— 11 —

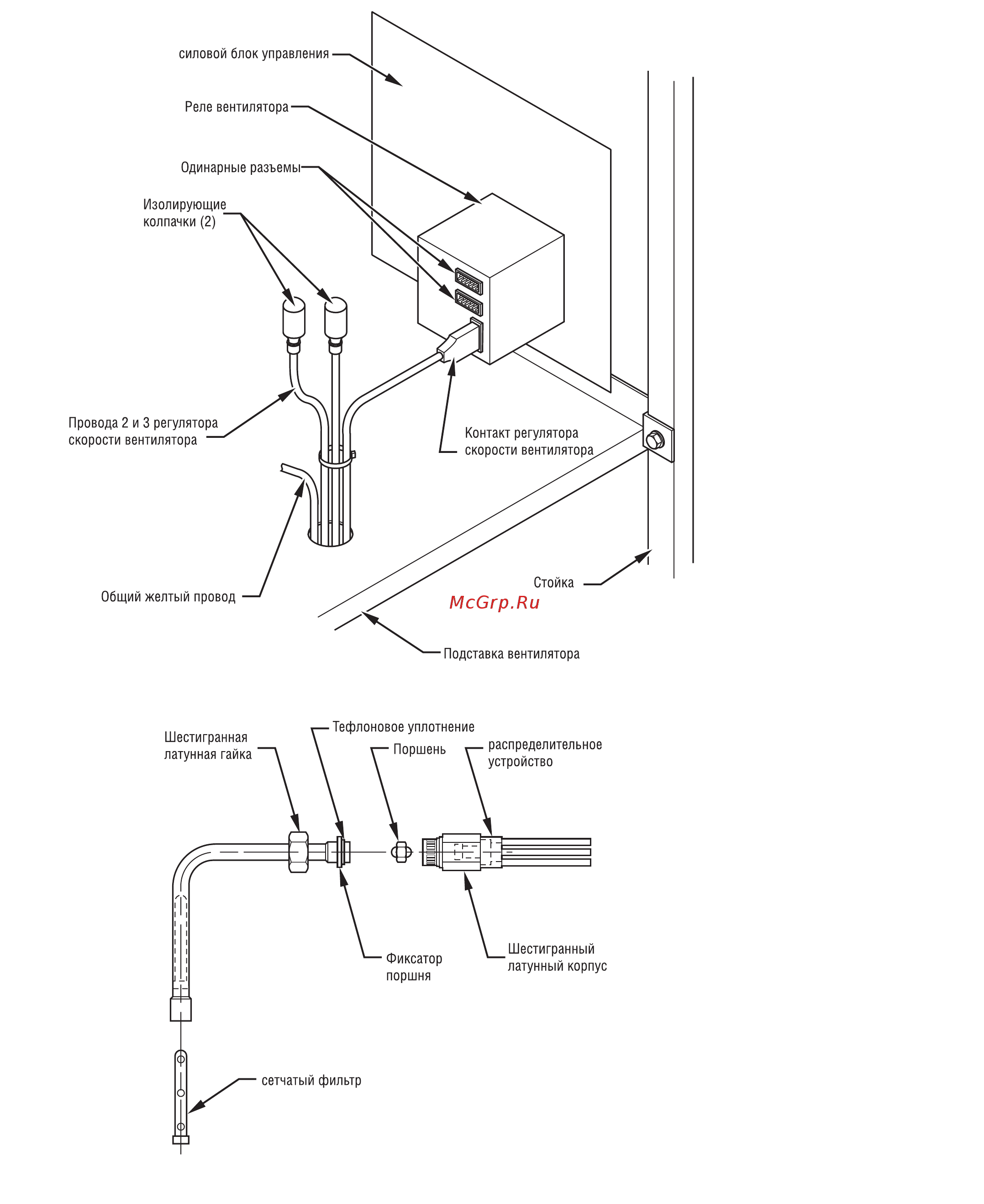

Рис. 15—Реле фанкойла

и переключение скорости

вентилятора

Рис. 16—Устройство

регулировки потока хладагента

(у модели FC4C - ТРВ и фильтр)

Затворы, предотвращающие возврат конденсата, нужно располагать как можно ближе к теплообменнику (см. рис. 19).

Убедитесь, что точка выхода из затвора расположена ниже точки соединения с поддоном, иначе поддон может

переполниться. Заполните все затворы водой, проверьте на наличие утечек, загерметизируйте затворы, если они

расположены над жилыми помещениями. Дренажные линии должны иметь наклон вниз в сторону от блока не менее

1 дюйма на 10 футов длины (2,5 см на 3 м длины).

Для получения дополнительной информации о правилах и ограничениях в устройстве дренажа изучите местные нормативы.
