2
ПРИМЕЧАНИЕ: В ряде случаев шум в жилых помещениях является следствием пульсации газа по причине
неправильно выполненной установки.
1. Установите изделие в месте, удаленном от окон, внутренних двориков, террас и т.д., где рабочий шум агрегата не
помешает потребителю.
2. Проверьте, что диаметры патрубков для газа и жидкости соответствуют производительности агрегата.
3. Проложите
трубопровод для хладагента, избегая ненужных поворотов и изгибов.
4. Оставьте некоторый зазор между опорной конструкцией и агрегатом для гашения вибрации.
5. При прокладке трубопровода для хладагента через стены герметизируйте отверстия герметиком,
схватывающимся при комнатной температуре или другим применимым силиконовым герметиком (См. Рис. 2).
6. Не допускайте прямого контакта трубопровода с водопроводными трубами, воздуховодами, балками перекрытия,
каркасом стен, полом и стенами.
7. Не подвешивайте трубопровод для хладагента на балки или каркас при помощи тросов или хомутов,
непосредственно соприкасающихся с трубопроводом для хладагента. (См. Рис. 2).
8. Удостоверьтесь, что изоляция трубопровода является гибкой и полностью охватывает трубу.
9. При необходимости используйте подвесные хомуты шириной 2,5 см, чтобы обеспечить соответствие
форме
изоляции, охватывающей трубу (см. Рис. 2).
10. Между изоляцией и подвесными хомутами установите металлический рукав, изгибаемый в соответствии с
формой охватывающей трубу изоляции.
Если установленный снаружи агрегат соединяется с одобренным производителем агрегатом, установленным внутри
помещения, наружный агрегат должен быть заправлен хладагентом в количестве, достаточном для эксплуатации
расположенного внутри агрегата того же
размера, присоединенного трубопроводом длиной 7,6 м (поставляемым в
комплекте принадлежностей или имеющимся на месте установки). Добавьте 56 г хладагента на каждый 1 метр
длины жидкостной линии (Ø 9,5 мм) превышающей 7,6 м. Если длина жидкостной линии менее 7,6 метра, вычтите
56 г хладагента на каждый метр, недостающий до длины 7,6 м. Чтобы агрегат работал в надлежащем режиме,
проверяйте степень
заправки хладагентом, используя информацию, приведенную на крышке пульта управления
и/или в разделе «Проверка заправки» настоящего руководства.
Производитель сохраняет за собой право на внесение изменений в технические характеристики или конструкцию в
любой момент и без уведомления.
УЧТИТЕ: Максимальный внешний диаметр линии жидкости 3/8 дюйма (9,5 мм) для всего оборудования бытовой
серии, в том числе и для длинных трасс.
УЧТИТЕ: Всегда устанавливайте фильтр-осушитель одобренной производителем конструкции на жидкостную линию
теплового насоса с хладагентом Puron® (двухпоточного). При замене фильтра-осущителя см. соответствующий
номер детали в Каталоге данных о товаре. Приобретайте фильтры-осущители на замену у своего дистрибьютора
или в его филиале.

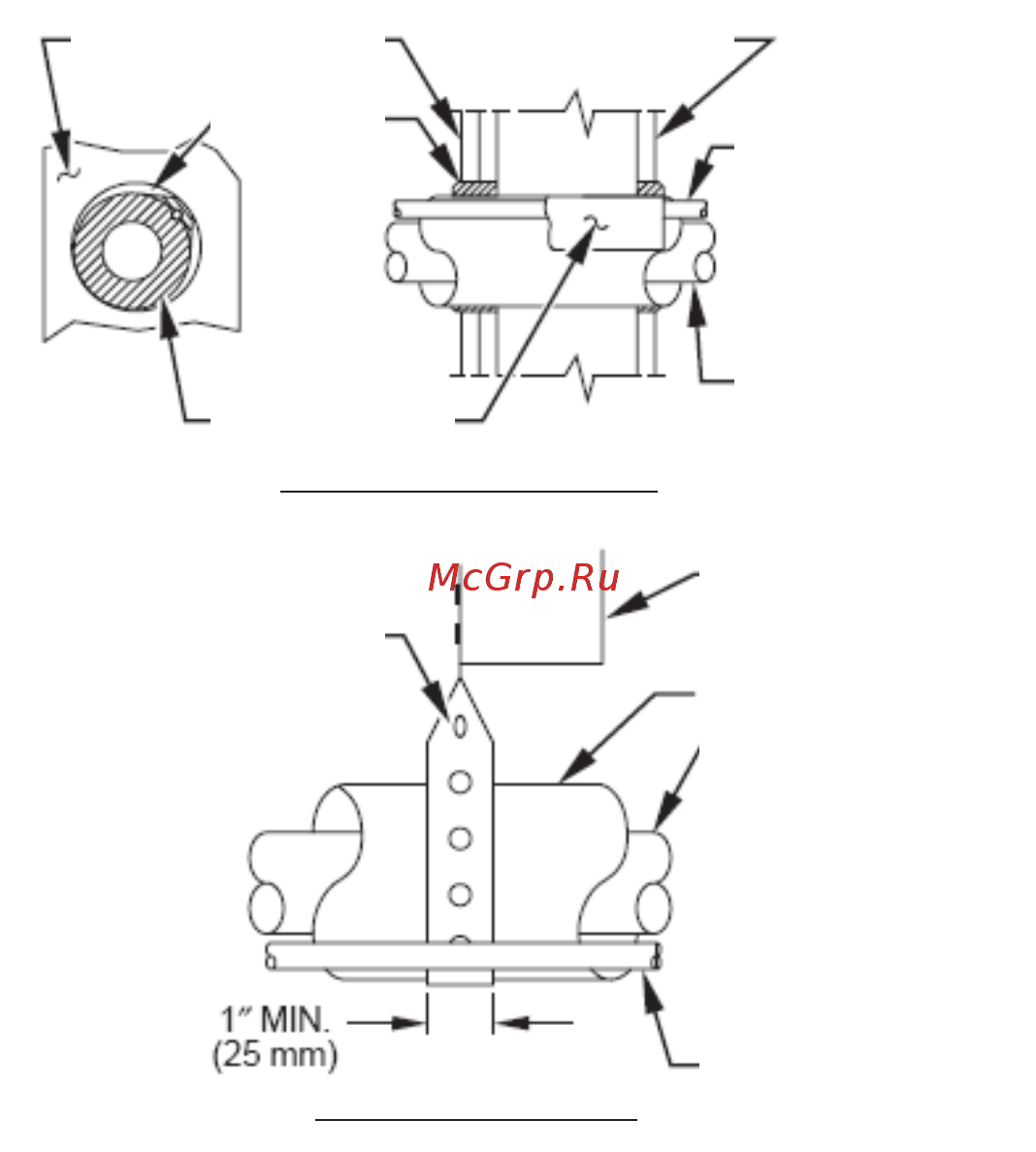

ПРИМЕЧАНИЕ
: Избегайте контакта между трубопроводами и каркасом
Наружная стенка Внутренняя стенка
Жидкостная
линия
фреоновой трасс
ы
Газовая линия
фреоновой трасс
ы
ИЗОЛЯЦИЯ
ПРОКЛАДКА ЧЕРЕЗ СТЕНУ
ГЕРМЕТИК
ИЗОЛЯЦИЯ
Газовая линия
фреоновой трассы
Жидкостная
линия
фреоновой трасс
ы
ПОДВЕСНОЙ ХОМУТ
(ТОЛЬКО ВОКРУГ
ГАЗОВОЙ ТРУБЫ)
БАЛКА
ПОДВЕСНОЙ МОНТАЖ
