7

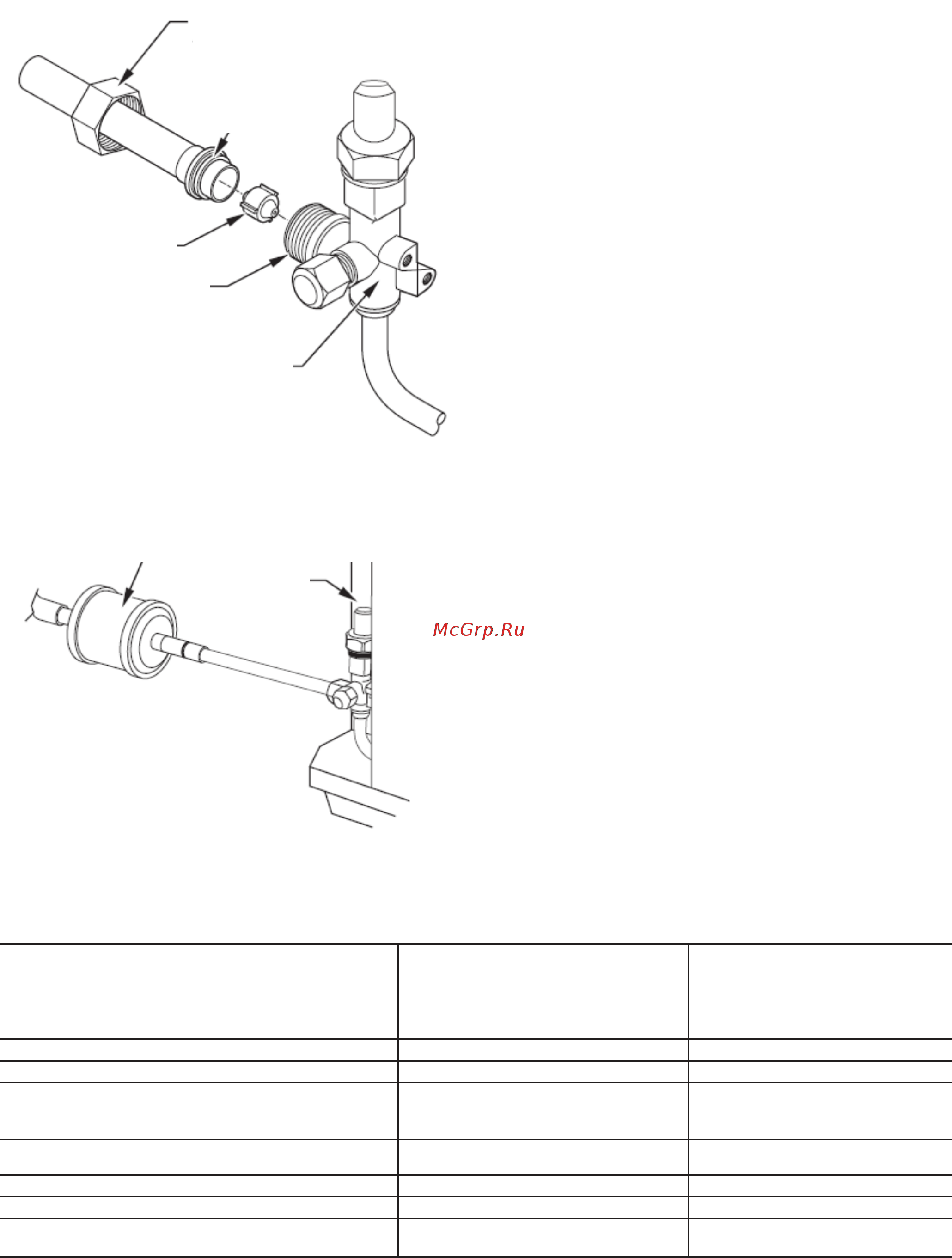

Рис. 5—Сервисный клапан линии жидкости с переходной трубкой
Рис. 6— Фильтр-осушитель с переходной трубкой и трубой для жидкости
Таблица 2— Использование дополнительного оборудования
ТРЕБУЕМОЕ ДЛЯ ПРИМЕНЕНИЯ
ПРИ НИЗКОЙ ТЕМПЕРАТУРЕ
ОКРУЖАЮЩЕГО ВОЗДУХА
ТРЕБУЕМОЕ ДЛЯ ДЛИННОГО
ТРУБОПРОВОДА
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ APPLICATIONS ПРИМЕНЕНИЕ*
(НИЖЕ 13°C) (ДЛИНА БОЛЕЕ 15 M)
Подогреватель картера
Да
Да
Термостат обмерзания испарителя
Да
Нет
Вспомогательная система пуска компрессора —
конденсатор и реле
Да
Да
Датчик низкого давления
Да
Нет
Жалюзи
См. Инструкцию по применению при
низкой температуре среды
Нет
Опорные стойки Рекомендуется Нет
ТРВ Да Да
Электромагнитный клапан для режима нагрева
(теплового насоса)
Нет
См. Указания по применению с
длинным трубопроводом
СЕРВИСНЫЙ КЛАПАН ЛИНИИ
ЖИДКОСТИ
ПОРШЕНЬ
КОРПУС ПОРШНЯ
ТЕФЛОНОВАЯ
ПРОКЛАДКА
ГАЙКА СОЕДИНЕНИЯ
РАЗВАЛЬЦОВКОЙ
СЕРВИСНЫЙ
КЛАПАН ЛИНИИ
ЖИДКОСТИ
ФИЛЬТР-ОСУШИТЕЛЬ
ЛИНИИ ЖИДКОСТИ
