3
Рис. 2—Подключение труб фреоновой трассы
УСТАНОВКА
УЧТИТЕ: По техническим условиям на данный агрегат, предназначенный для использования на рынке нового жилья,
предусмтривается установка: внутреннего блока, наружного блока, прокладка трубопроводов для хладагента,
установка терморегулирующего вентиля, а также фильтра-осушителя. Отклонения от указанной спецификации
неприемлемы. Информация о необходимых изменениях для специальным видов применения, а также связанных с
модернизации
систем на R-22 даны в разделе «Указаниям по областям применения» и в Руководстве по
обслуживанию кондиционеров воздуха и тепловых насосов на хладагенте Puron®, входящих в состав сплит-систем
для жилых помещений.
Этап 1— Проверка оборудования и места проведения работ
РАСПАКУЙТЕ АГРЕГАТ
Перенесите его на место установки. Снимите упаковку, не допуская повреждения агрегата.
ОСМОТРИТЕ
ОБОРУДОВАНИЕ
Если оборудование повреждено или некомплектно, составьте претензию к компании до начала установки,
осуществлявшей доставку. Найдите заводскую табличку с паспортными данными на угловой панели агрегата. Там
содержится информация, необходимая для правильной установки. Проверьте по заводской табличке, что агрегат
соответствует указанным рабочим характеристикам.
Этап 2— Установите агрегат на твердую ровную монтажную площадку
Если местные нормативы требуют, чтобы агрегат был закреплен на подушке, закрепите его болтами через
специальные отверстия на опорной раме агрегата. Чтобы определить размер рамы и расположение отверстий, см.
схему монтажа агрегата на Рис. 3.
При установки агрегата на крыше используйте ровную платформу или раму. Разместите агрегат поверх несущей
стены и изолируйте
агрегат и трубопроводы от строительной конструкции. Установите поддерживающие элементы
так, чтобы они минимизировали передачу вибрации к зданию. Для установки на крыше обратитесь к действующим
местным нормативам.
РАЗМЕРЫ (см)

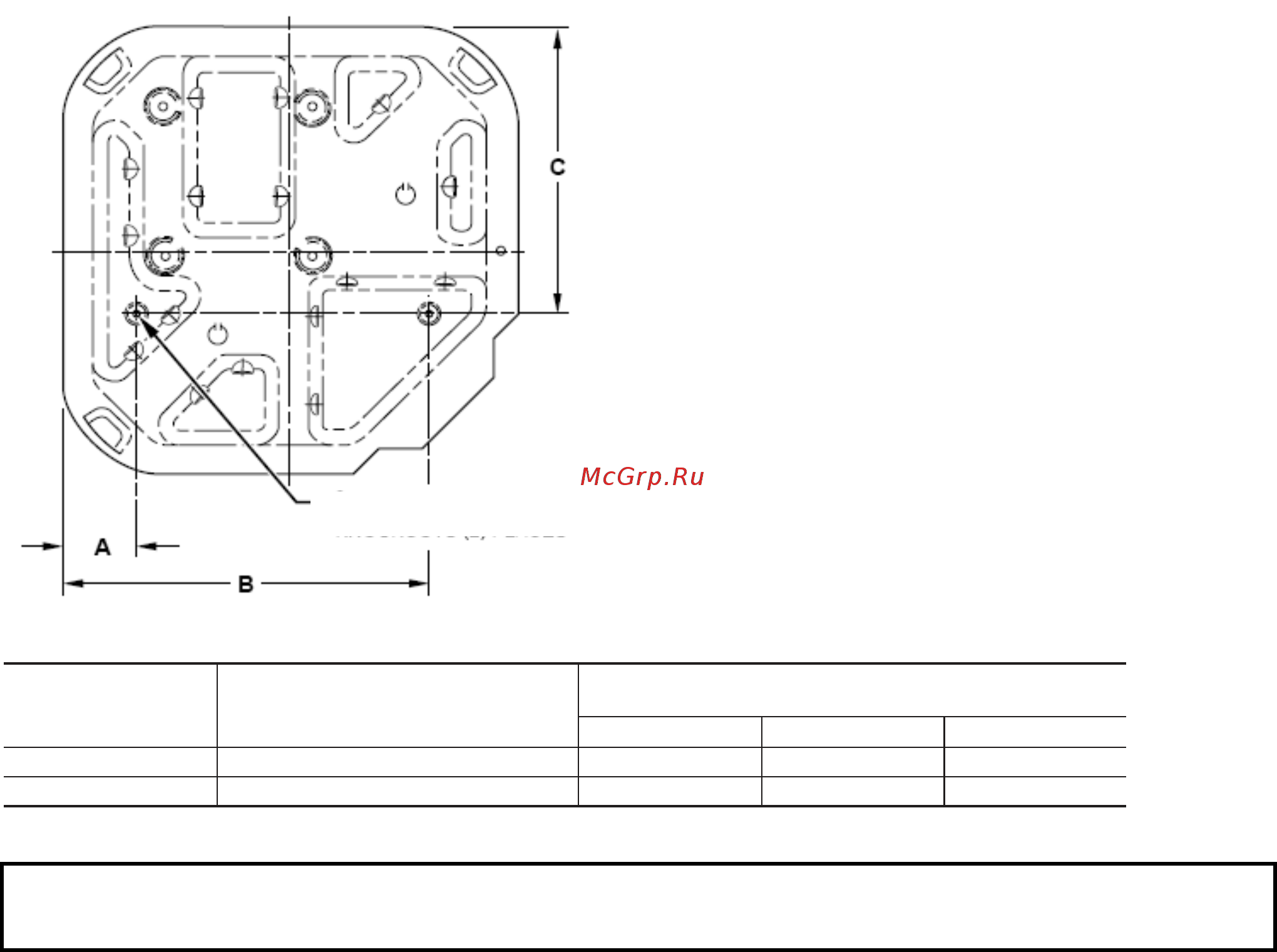

РАСПОЛОЖЕНИЕ КРЕПЕЖНЫХ ОТВЕРСТИЙ
ТИПОРАЗМЕР
АГРЕГАТА
РАЗМЕРЫ ПОДУШКИ, МИНИМ.
A B C
024 57 X 57 9.4 46 36.5
036–060 76 X 76 16.5 59.7 50.8
Рис. 3— Крепление агрегата к подушке
! ОСТОРОЖНО
Не допускайте попадания полиолэфирного масла на кровельный материал. Масло на основе полиолэфиров может
повредить отдельные виды синтетических кровельных материалов.
Для устанавливаемых на крыше агрегатов, подвергающихся воздействию ветра со скоростью более 5 м/с (8 км/ч),
может потребоваться установка заграждений. Рекомендации по конструкции заграждений обращайтесь к Указаниям
по областям применения и Руководству по обслуживанию кондиционеров воздуха и тепловых насосов на
хладагенте Puron®, входящих в состав сплит-систем для жилых помещений.
РАСПОЛОЖЕНИЕ КРЕПЕЖНЫХ ОТВЕРСТИЙ Ø
3/8 дюйма (9,5 ММ)
