МОНТАЖ И ПОДКЛЮЧЕНИЯ

Упаковка

Горелки поставляются в картонных упаковках размерами:

z варианты со стандартным соплом: 290мм x 260мм x 490мм (L x P x H)

z варианты с длинным соплом и варианты со штуцером для наружного отбора воздуха: 290мм x 330мм x 490мм

Такая упаковка боится влажности, поэтому не разрешается штабелировать количество, превышающее максимальное,

указанное на наружной стороне упаковки. В каждой упаковке находятся:

1 горелка с газовой рампой;

1 прокладка для установки между горелкой и котлом;

1 пакет с

данным руководством.

При снятии упаковки горелки и при утилизации горелки соблюдайте процедуры, предусмотренные действующими законами по

утилизации материалов.

Монтаж горелки на котел

Для того, чтобы смонтировать горелку на котле, необходимо действовать следующим образом:

1 расположить соответствующим образом в амбразуре на дверце котла 4 крепежные шпильки, в соответствии с шаблоном

отверстия, описанным в параграфе «Габаритные размеры»

2 установить прокладку на фланце горелки;

3 прикрепить горелку к котлу;

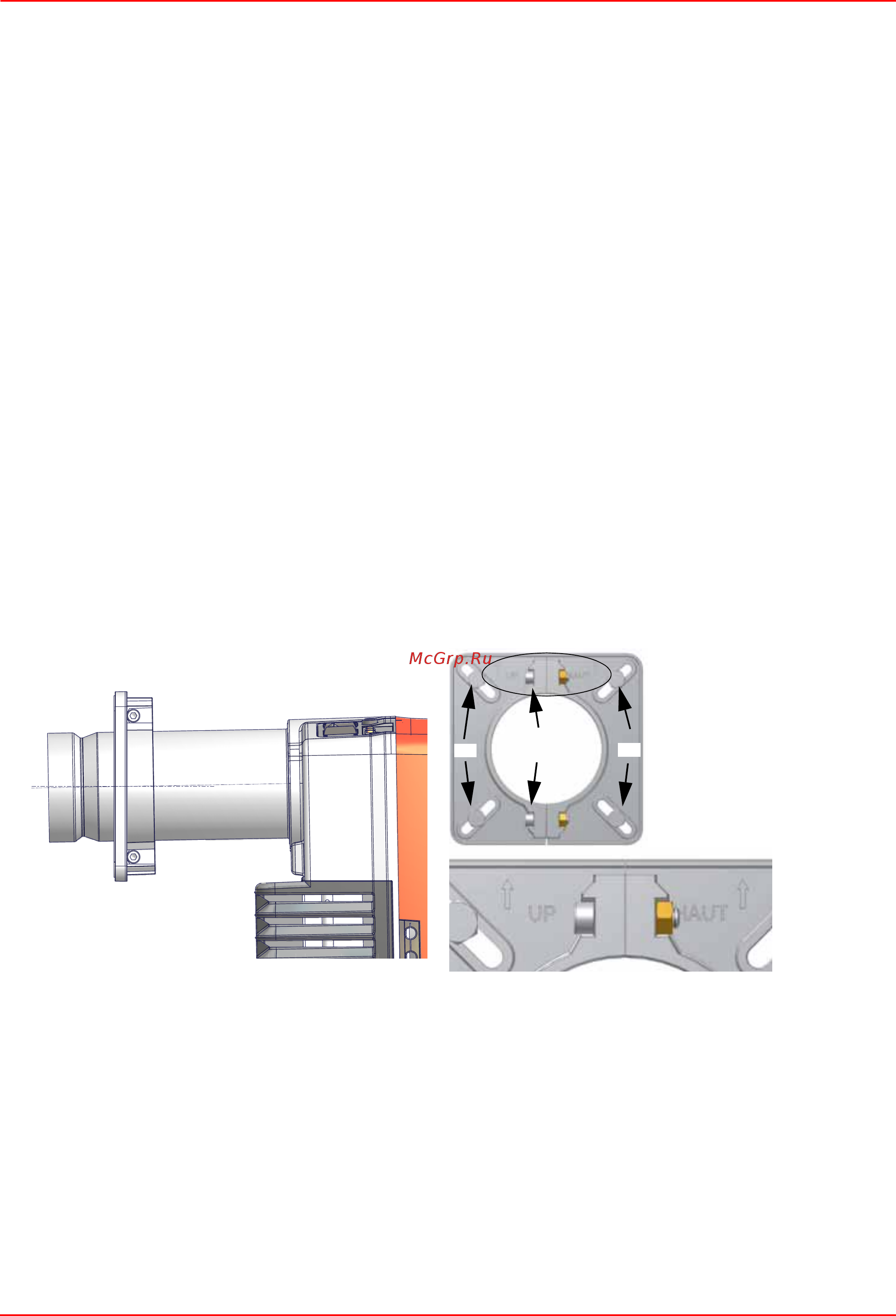

4 согласно ссылки, данной на Рис. 8, закрепить фланец к шпилькам

котла с помощью гаек D, не затягивая их полностью;

5 отвинтить винты VS для того, чтобы снятьь сопло;

6 установить горелку и протянуть сопло через фланец до получения требуемой котлом /потребителем длины;

7 затем закрепить винты VS;

8 теперь затянуть полностью 4 крепежные гайки D фланца;

9 заделать промежуток между соплом и огнеупорной футеровкой специальным

изолирующим материалом (жаропрочным

волоконным жгутом или огнеупорным цементом).

Подбор горелки к котлу

Горелки, описанные в данной инструкции, испытывались на камерах сгорания, соответствующих норме EN676, размеры которых

указаны на диаграммах . В случае, если горелка должна быть подсоединена к котлу с камерой сгорания меньшего диаметра или

меньшей длины, чем указано на диаграмме, свяжитесь с заводом-изготовителем, чтобы установить возможность монтажа горелки на

таком котле. Чтобы правильно подсоединить горелку к котлу, проверьте, что требуемая мощность и давление в камере сгорания

попадают в диапазон работы. В противном случае необходимо проконсультироваться на Заводе-изготовителе для пересмотра

выбора горелки.

Для выбора длины сопла необходимо придерживаться инструкций завода-изготовителя котлов. При отсутствии таковых нужно

ориентироваться на следующие рекомендации:

Трёхходовые котлы (с первым поворотом газов в задней части котла): сопло должно входить в камеру сгорания не более, чем на

100 мм.

Длина сопел не всегда соответствует данному требованию, поэтому, может возникнуть необходимость использовать распорную

деталь соответствующей длины с тем, чтобы отодвинуть горелку назад до получения вышеуказанных размеров, или же

сконструировать соответствующее для

применения сопло (связаться с изготовителем).

Котлы с реверсивной топкой: в этом случае сопло должно входить в камеру сгорания, хотя бы на 50-100 мм., относительно

плиты с трубным пучком.

Рис. 4 Рис. 5
