Каким образом интерпретируется “Диапазон работы” горелки
Для того, чтобы убедиться, что горелка соответствует теплогенератору, на котором она будет устанавливаться, требуется знать
следующие параметры:
Мощность в топке котла в кВт или ккал/час (кВт =ккал/час : 860);
Аэродинамическое давление в камере сгорания, называемое также и потерей давления (
∆p) со стороны уходящих газов (это
значение необходимо взять с таблички или из инструкций теплогенератора);
Например:
Мощность в топке теплогенератора: 600 кВт
Аэродинамическое сопротивление в камере сгорания: 4 мбара
Найти на графике “Диапазон работы горелки” (Рис. 5) точку пересечения вертикальной линии, которая обозначает мощность в
топке и горизонтальной, обозначающей интересующее вас значение аэродинамического давления.
Горелка будет
считаться подходящей только в том случае, если точка пересечения “А” двух прямых окажется внутри
обведенного жирной линией контура диапазона работы горелки.

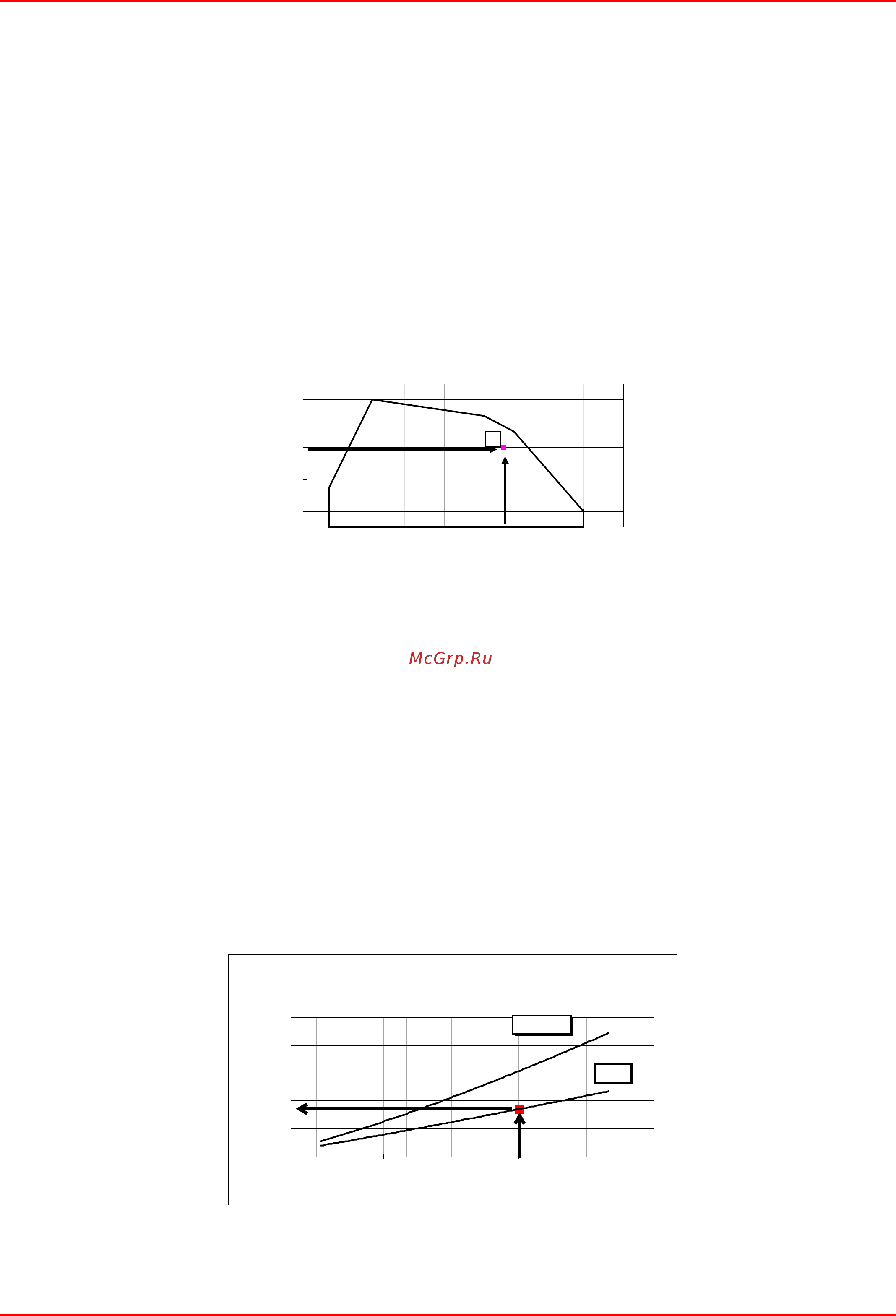

Рис. 2
Эти данные относятся к стандартным условиям: при атмосферном давлении в 1013 мбар и температуре окружающей среды в
15°C.
Проверка выбора диаметра газовой рампы на соответствие
Для того, чтобы убедиться в том, что диаметр газовой рампы горелки выбран правильно, необходимо знать давление газа в
сети перед газовыми клапанами горелки. От этого давления необходимо отнять аэродинамическое давление в камере
сгорания. Полученное значение обозначим как Ргаз. Теперь, необходимо провести вертикальную линию от значения
мощности теплогенератора (в нашем примере 600 кВт), довести
ее до абсциссы вплоть до пересечения с кривой давления в
сети, которая соответствует диаметру газовой рампы, установленной на горелке в нашем примере (ДУ65, например). С точки
пересечения провести горизонтальную линию пока не обнаружите на ординате значение необходимого давления для
получения требуемой теплогенератором мощности. Считанное значение должно быть равным или ниже значения Ргаз,
которое мы расчитали ранее.
Рис. 3
Campo di lavoro bruciatori
Tipo P60 Mod. M-xx.x.IT.A.0.50 - M-.xx.x.IT.A.0.65
-1
0
1
2
3
4
5
6
7
8
100 200 300 400 500 600 700 800 900
Potenz a k W
Contropressione in camera di
combustione mbar
A
Tipo / Type P60
M-...50 (Multibloc DUNGS MB-DLE 420 B01)
M-...65 (Filtro / Filter DN65+ SIEMENS VGD40.065 +SKP1x+SKP2x)
0
5
10
15
20
25
100 200 300 400 500 600 700 800 900
Potenza / Output (kW)
Minima pressione gas in
rete / Minimum inlet gas
pressure (mbar)
Rp 2" (50)
DN65
