CIB Unigas Idea NG35 M-.TN.S.RU.A.0.10 [5/40] Общие характеристики

C.I.B. UNIGAS - M039121NE

ОБЩИЕ ХАРАКТЕРИСТИКИ

Горелки серии IDEA отличаются своими высокими эксплуатационными качествами и широким диапазоном работы даже при

наличии высокого аэродинамического давления в камере сгорания. Их особой характеристикой являются некоторые

функциональные доработки: соединительные разъемы для быстрого подключения к котлу и к контрольным датчикам,

возможность отбора давления в камере сгорания, газовая рампа, специально разработанная для монтажа как с

левой

стороны, так и с правой.

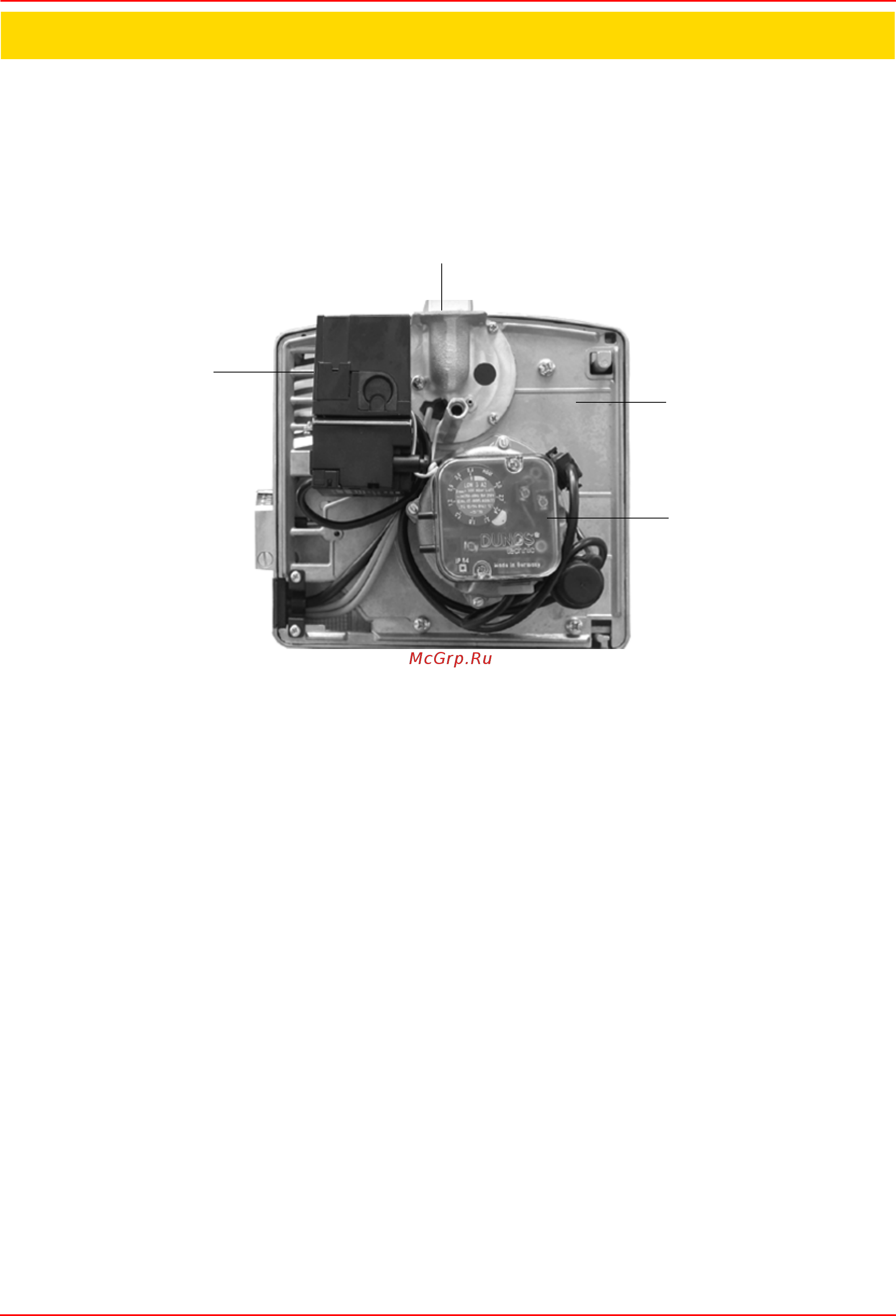

Рис. 1

1). Блок контроля герметичности

2). Головка сгорания (изнутри)

3). Газовый фильтр

4). Реле давления воздуха

Газ поступает из распределительной сети, проходит через клапанную группу, укомплектованную фильтром и стабилизатором.

Стабилизатор поддерживает давления в пределах необзодимых для работы значений. Положение головки сгорания

определяет мощность горелки. Топливо и воздух подаются

отдельно по геометрическим каналам пока не пересекаются в зоне

образования пламени (камера сгорания). В камере сгорания происходит принудительная подача воздуха и топлива (газ,

дизтопливо, мазут).

ЧАСТЬ I: ИНСТРУКЦИЯ ПО МОНТАЖУ
