C.I.B. UNIGAS - M039121NE
12

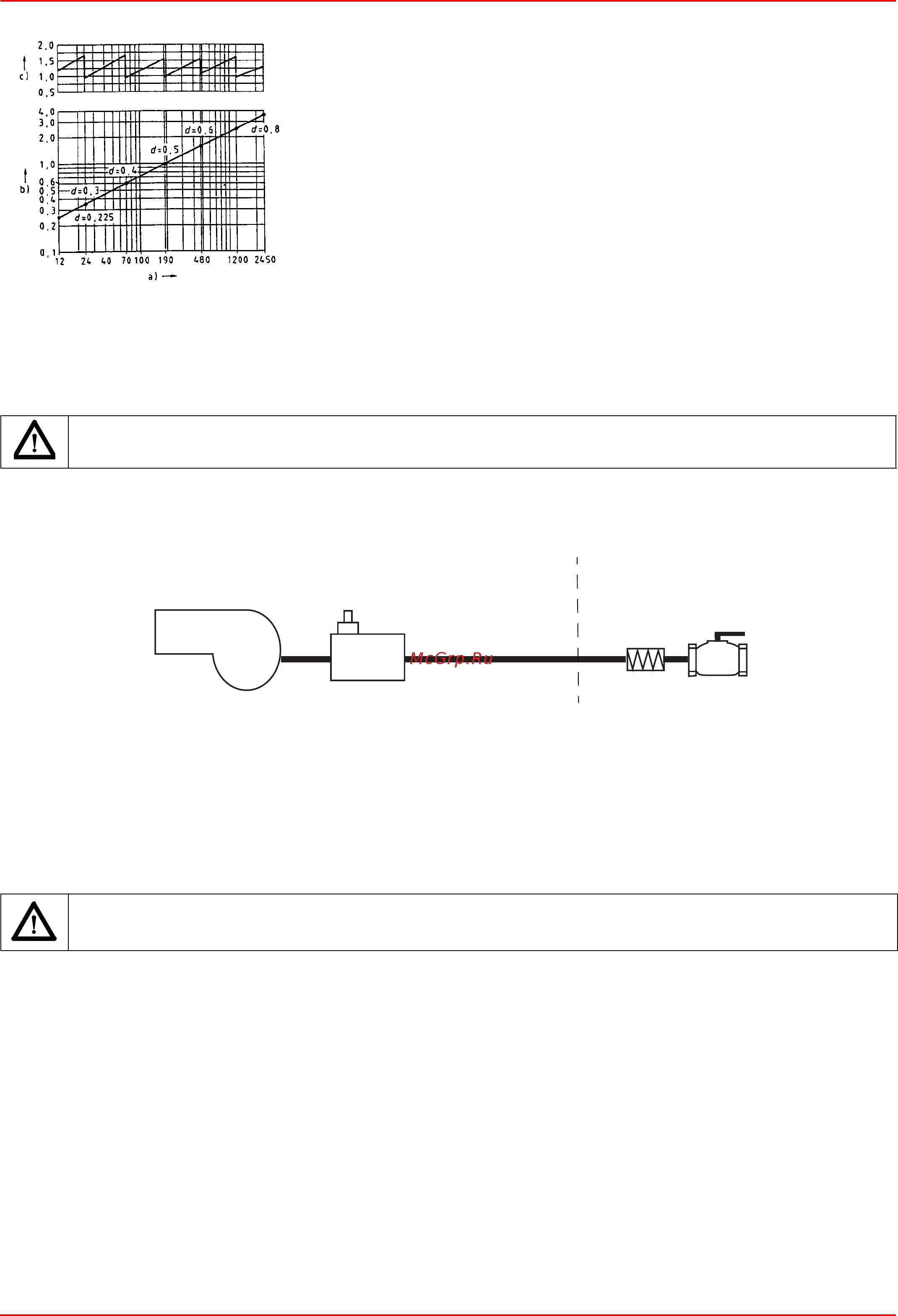

Схема монтажа газовых pамп
На pисунок приводятся схемы с компонентами, включенными в поставку, и теми, которые должны устанавливаться
монтажником. Схемы соответствуют действующим законам.
Условные обозначения
1 Горелка
2 Блок клапановМультиблок” DUNGS (2 клапана + реле давления + фильтр + стабилизатор)
3 Антивибрационная муфта
4 Ручной отсекающий кран
После монтажа газовой рампы подсоединить вилку клапанной группы.
Рис. 6
Описание
a) Мощность кВт
b) Длина топки, м
c)
Удельная тепловая нагрузка топки, кВт/м
3
d) Диаметр камеры сгорания, м
Рис. 9 - Тепловая нагрузка, диаметр и длина испытываемой топки, в зависимости
от топочной мощности в кВт.
ПРИМЕЧАНИЕ: ПЕРЕД ВЫПОЛНЕНИЕМ ПОДСОЕДИНЕНИЙ К РАСПРЕДЕЛИТЕЛЬНОЙ ГАЗОВОЙ СЕТИ
УБЕДИТЬСЯ В ТОМ, ЧТО РУЧНЫЕ КРАНЫ ОТСЕЧЕНИЯ ГАЗА ЗАКРЫТЫ.
ВНИМАНИЕ: после монтажа газовой рампы согласно схеме, необходимо провести тестирование на герметичность
газового контура, согласно требований действующих нормативов.
12
3
4
ЗАВОД-ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
