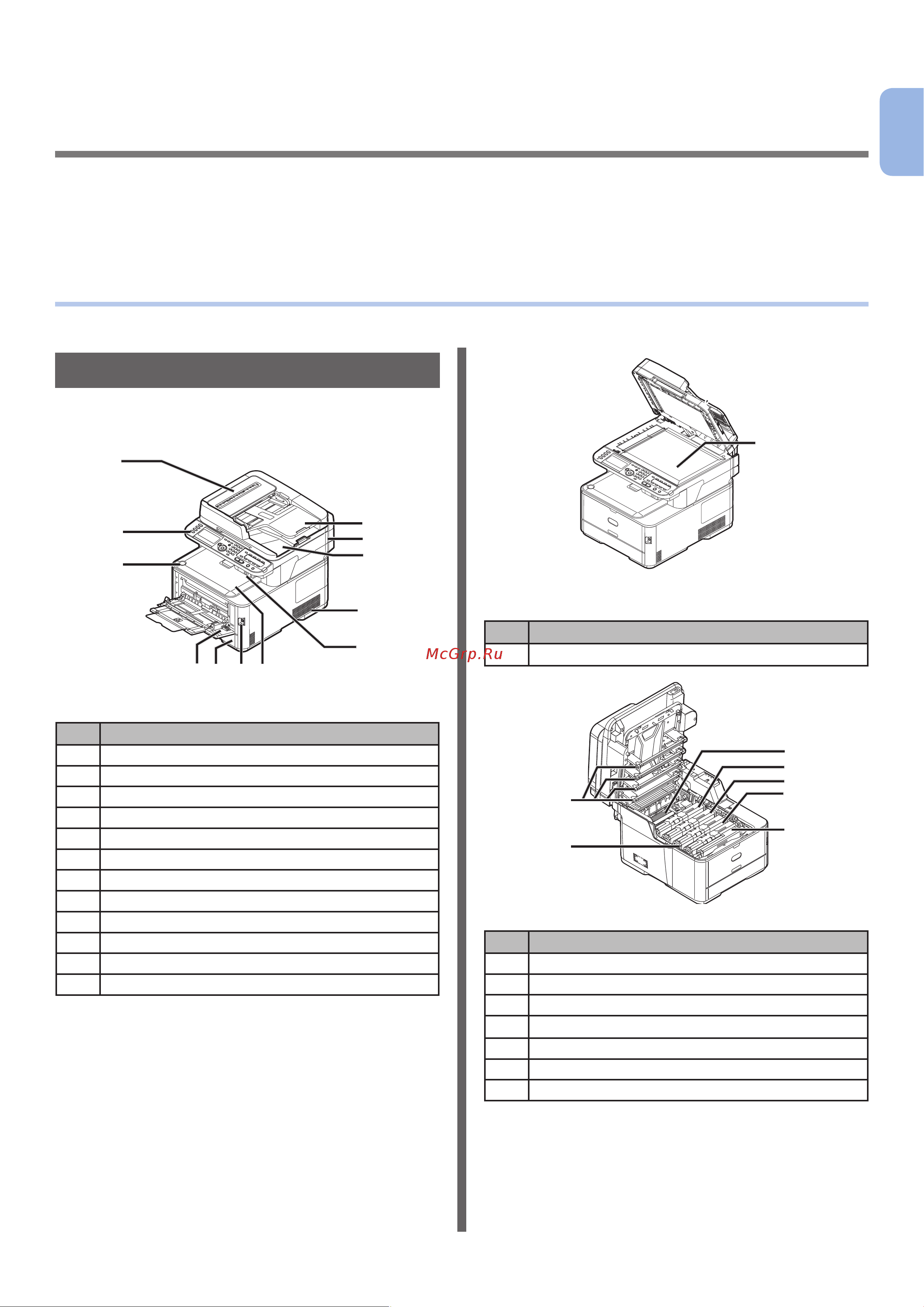

OKI MC362dn [11/125] Устройство
![OKI MC362dn [11/125] Устройство](/views2/1042797/page11/bgb.png)
- 11 -
1
Настройка устройства
1 Настройка устройства
В данной главе описана процедура исходной настройки перед началом эксплуатации устройства,
включая названия компонентов устройства, процедуру распаковки и установки устройства,
включения и отключения устройства, а также загрузки бумаги в лоток 1.
●● Названия компонентов
В этом разделе приведены названия компонентов устройства и панели оператора.
Устройство
В следующей таблице представлены названия
компонентов устройства.
2
1
11
10
9
8
7
6
5
4
3
12
№ Название
1 Верхняя крышка
2 Выключатель питания
3 Лоток 1
4 Многоцелевой (МЦ) лоток
5 Кнопка открытия верхней крышки
6 Панель оператора
7 Крышка автоподатчика документов (АПД)
8 Лоток подачи оригинала
9 Блок сканера
10 Крышка стекла экспонирования
11 Вентиляционные отверстия
12 USB-порт
13
№ Название
13 Стекло экспонирования
18
20
19
№ Название
14 Блок термоэлемента
15 Картридж тонера (Ж: желтый)
16 Картридж тонера (П: пурпурный)
17 Картридж тонера (Г: голубой)
18 Картридж тонера (Ч: черный)
19 Блок барабана переноса изображений
20 Светодиодная головка (четыре головки)
16
15
17
14
