- 31 -
Исходная настройка для отправки факсов
3
Отправка факса (только для MC362, MC562, ES5462 MFP)
Подключение в качестве
внутреннего телефона
Примечание
● На данном этапе не следует выполнять подключение с
помощью кабеля USB или сетевого кабеля.
Прежде всего, убедитесь, что устройство
выключено. Если устройство включено,
нажмите и удерживайте нажатой кнопку
питания в течение приблизительно секунды,
чтобы отключить питание.

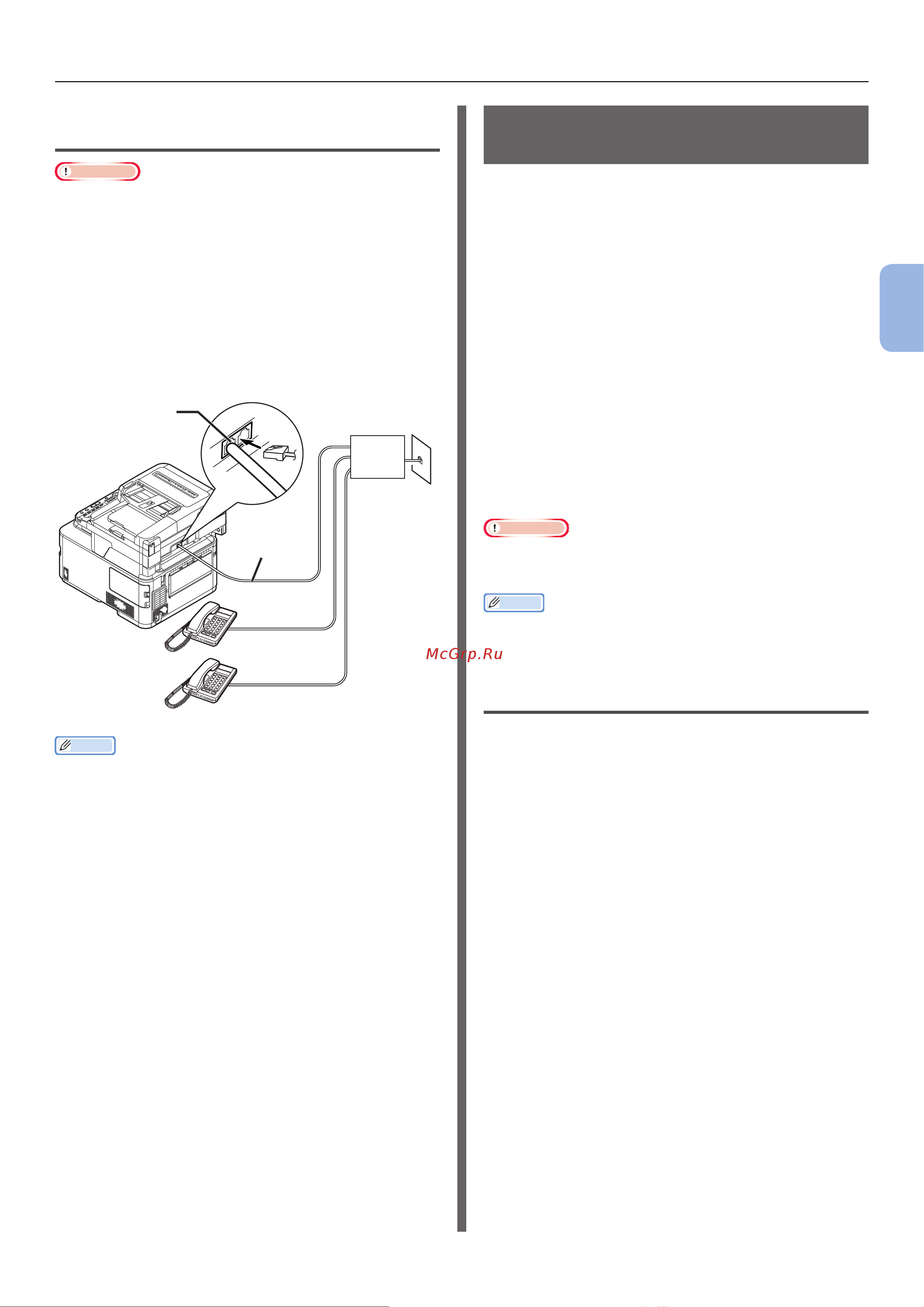

Вставьте [Telephone cable], подключенный к
управляющему устройству, такому как АТС и
т.п., в [LINE connection] на устройстве.
Линия связи общего
пользования (Аналог)
LINE-разъем
Телефонный
кабель
Управляющее
устройство, в том
числе АТС и т.п.
Заметка
● Установите для параметра [Линия АТС] значение
[ON]. Дополнительную информацию см. в разделе
«Шаг 3-4. Подключение АТС», стр. 35.
Шаг 3. Конфигурация
базовых параметров
В этой главе описана процедура настройки
базовых параметров устройства для
использования функции факса. Выполните
описанные ниже действия.
● «Шаг 3-1. Настройки для разных типов
набора номера», стр. 31
● «Шаг 3-2. Настройка даты/времени»,
стр. 32
● «Шаг 3-3. Настройка сведений об
отправителе», стр. 34
● «Шаг 3-4. Подключение АТС», стр. 35
● «Шаг 3-5. Параметры для Super G3»,
стр. 36
● «Шаг 3-6. Установка режима получения»,
стр. 37
Примечание
● Перед выполнением этой процедуры необходимо
установить код страны и подключить телефонную
линию в соответствии с используемой средой.
Заметка
● Для некоторых сред шаги 3-4 и 3-5 можно пропустить.
Дополнительную информацию см. в описании шагов.
Шаг 3-1. Настройки для разных
типов набора номера
Установите тип набора номера для
передачи в соответствии с используемой
средой. По умолчанию для параметра
[MF (Tone)/DP (Pulse)] установлено
значение [Тон].
● Если в трубке кнопочных телефонов
раздается звук зуммера, оставьте для
параметра [MF (Tone)/DP (Pulse)]
значение [Тон].
● Если в трубке кнопочных телефонов
звук зуммера не слышен, установите
для параметра [MF (Tone)/DP (Pulse)]
значение [Импульсный набор].
● Для дисковых телефонов установите
для параметра [MF (Tone)/DP (Pulse)]
значение [Импульсный набор].
