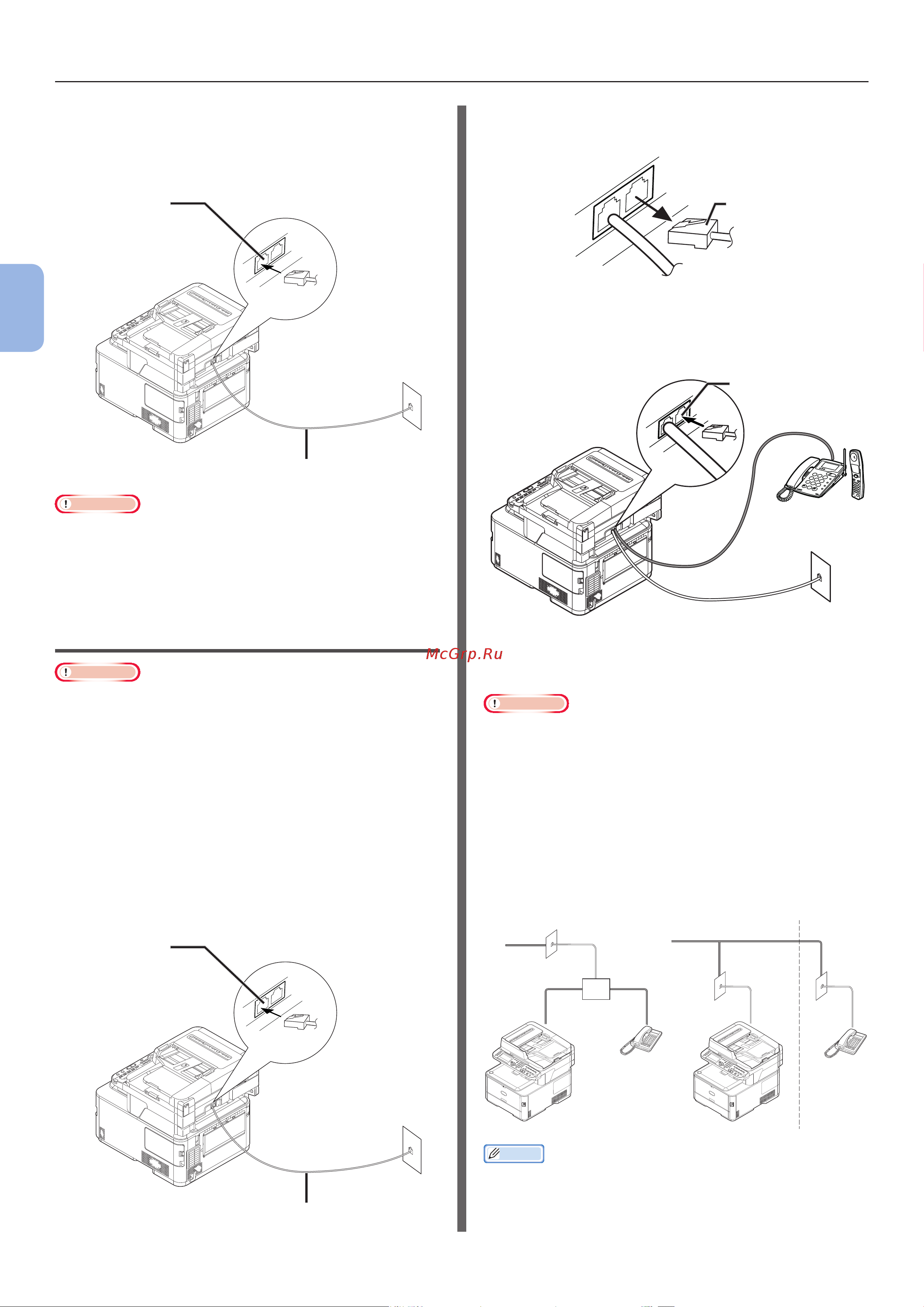

- 28 -
Исходная настройка для отправки факсов
3
Отправка факса (только для MC362, MC562, ES5462 MFP)
2 Подключите один конец [Telephone
cable] к [LINE connection] на
устройстве, а другой – к [Public Line
(Analog)].
LINE-разъем
Телефонный кабель
Линия связи
общего
пользования
(Аналог)
Примечание
● Убедитесь, что телефонный кабель подключен к
[LINE connection]. Не допускается подключение
телефонного кабеля к [TEL connection].
Подключение линии общего
пользования (подключение для
факсов и телефона)
Примечание
● На данном этапе не следует выполнять подключение с
помощью кабеля USB или сетевого кабеля.
1 Убедитесь, что устройство выключено.
Если устройство включено, нажмите и
удерживайте нажатой кнопку питания в
течение приблизительно секунды, чтобы
отключить питание.
2 Подключите один конец [Telephone
cable] к [LINE connection] на
устройстве, а другой – к [Public Line
(Analog)].
LINE-разъем
Телефонный кабель
Линия связи
общего
пользования
(Аналог)
3 Отсоедините [Telephone connector
cover].
LINE
TEL
4 Подключите внешний телефонный
кабель к [TEL connection] на
устройстве.
TEL-разъем
Телефон, подключенный к устройству,
называется внешним телефоном.
Примечание
● К устройству можно подключить не более одного
телефона.
● Не подключайте телефон к устройству параллельно.
При параллельном подключении телефона к устройству
возникают описанные ниже проблемы, и устройство
работает некорректно.
- При отправке или получении факса изображение
факса может быть разбито, или во время снятия
трубки может возникать ошибка связи.
- Функция передачи факса не работает с внешнего
телефона.
Заметка
● В случае прямого соединения требуется отдельная
конструкция. Обратитесь в телефонную компанию,
услугами которой вы пользуетесь.
Заглушка телефонного
разъема
Линия общего
пользования
(Аналоговая)
Линия общего
пользования
(Аналоговая)
первый
этаж
второй
этаж
