CIB UNIGAS - M039155ND
11

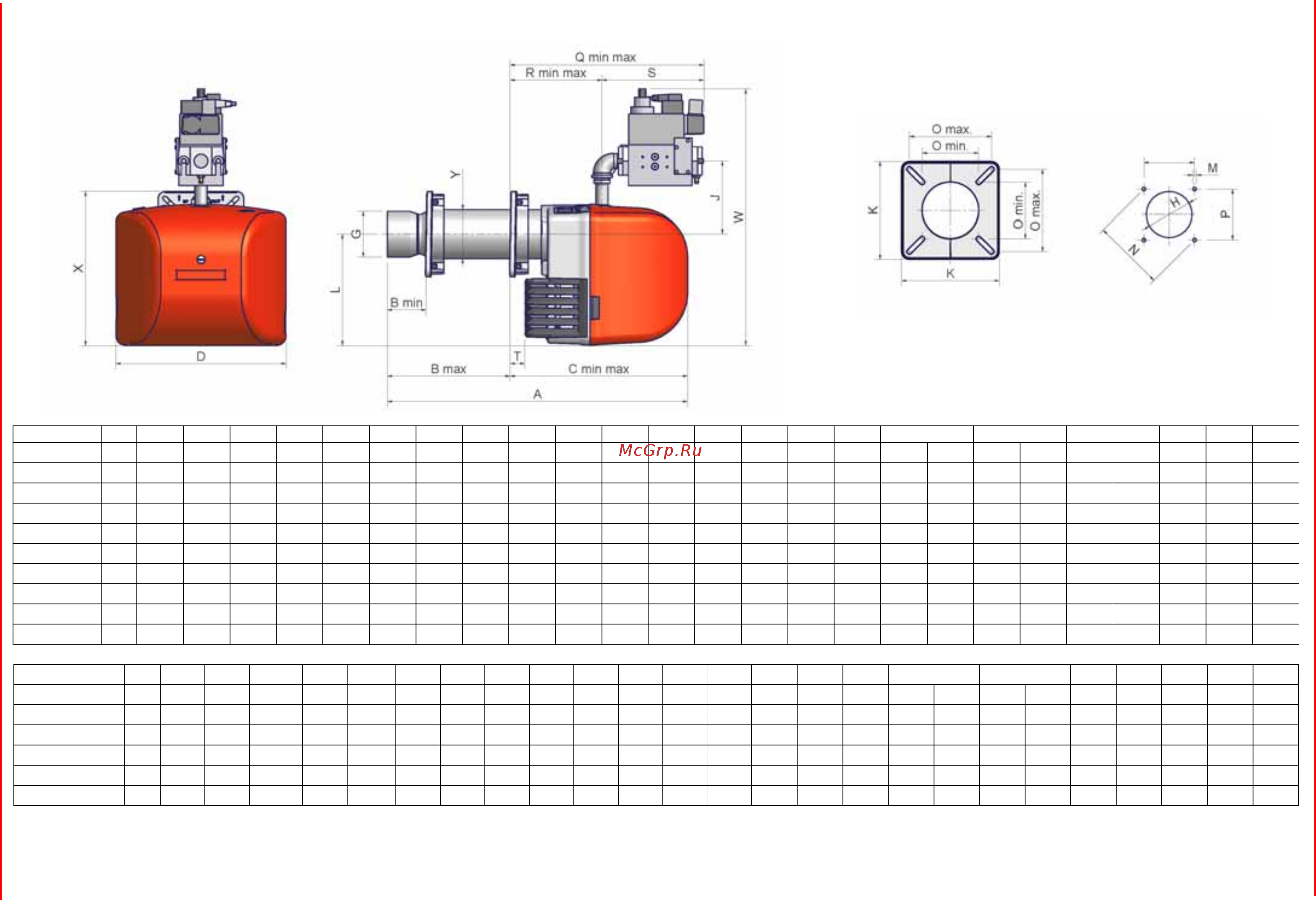

Габаpитные pазмеpы в мм.
*S = сопло стандаpтное
L = сопло длинное
DN A Bmin. Bmax. Cmin. Cmax. D G H J K L M N Omin. Omax. P Q R S Tmin. W X Y
NG120- (S) 15 560 85 170 390 475 374 Ø101 Ø128 161 188 245 M8 188 109 158 133 382 467 202 287 180 32 537 340 Ø108
NG120- (L) 15 660 85 270 390 575 374 Ø101 Ø128 161 188 245 M8 188 109 158 133 382 567 202 387 180 32 537 340 Ø108
NG140 - (S)
20 560 85 170 390 475 374 Ø101 Ø128 161 188 245 M8 188 109 158 133 382 467 202 287 180 32 537 340 Ø108
NG140- (L) 20 660 85 270 390 575 374 Ø101 Ø128 161 188 245 M8 188 109 158 133 382 567 202 387 180 32 537 340 Ø108
NG140- (S) 25 560 85 170 390 475 374 Ø101 Ø128 161 188 245 M8 188 109 158 133 426 511 202 287 224 32 565 340 Ø108
NG140- (L) 25 660 85 270 390 575 374 Ø101 Ø128 161 188 245 M8 188 109 158 133 426 611 202 387 224 32 565 340 Ø108
NG200- (S) 20 560 85 170 390 475 374 Ø117 Ø137 161 188 245 M8 188 109 158 133 382 467 202 287 180 32 537 340 Ø108
NG200- (L) 20 660 85 270 390 575 374 Ø117 Ø137 161 188 245 M8 188 109 158 133 382 567 202 387 180 32 537 340 Ø108
NG200- (S) 25 560 85 170 390 475 374 Ø117 Ø137 161 188 245 M8 188 109 158 133 426 511 202 287 224 32 565 340 Ø108
NG200- (L) 25 660 85 270 390 575 374 Ø117 Ø137 161 188 245 M8 188 109 158 133 426 611 202 387 224 32 565 340 Ø108
DN A Bmin. Bmax. Cmin. Cmax. D G H J K L M N Omin. Omax. P Q R S Tmin. W X Y
NGX120- (S) 15 560 85 170 390 475 374 Ø108 Ø128 161 188 245 M8 188 109 158 133 382 467 202 287 180 32 537 340 Ø108
NGX120- (L) 15 660 85 270 390 575 374 Ø108 Ø128 161 188 245 M8 188 109 158 133 382 567 202 387 180 32 537 340 Ø108
NGX120- (S) 25 560 85 170 390 475 374 Ø108 Ø128 161 188 245 M8 188 109 158 133 382 467 202 287 180 32 537 340 Ø108
NGX120- (L) 25 660 85 270 390 575 374 Ø108 Ø128 161 188 245 M8 188 109 158 133 382 567 202 387 180 32 537 340 Ø108
NGX200- (S) 25 560 85 170 390 475 374 Ø114 Ø134 161 188 245 M8 188 109 158 133 382 467 202 287 180 32 537 340 Ø108
NGX200- (L) 25 660 85 270 390 575 374 Ø114 Ø134 161 188 245 M8 188 109 158 133 382 567 202 387 180 32 537 340 Ø108
