CIB UNIGAS - M039155ND

Внимание: давление воздуха p

минус давление в топочной камере p

: мин. 0,4 мбар.

V = Не регулировать передаточное соотношение на слишком высокое значение! Давление газа на B ниже давления газа на A

(см. рисунок Рис. 19) минус потеря давления компактного блока.

Чтобы избежать вибраций регулятора, поддерживать как можно меньшую потерю давления через регулятор, если давление

на входе будет более низким, тогда необходимо предусмотреть

или исполнительный механизм, регулировочный клапан или

подобные им между CG ... V и горелкой. Регулирование V на 2 или на большую величину подавляет вибрации.

Проверка функции регулирования

1 Перевести горелку в режим большого пламени

2 Замерить давление газа А и В (см. Рис. 19)

3 Медленно закрывать шаровой клапан перед компактной группой до тех пор, пока давление газа на

входе А не опустится

на 2 мбара (искуственный газ на 1 мбар). Давление газа на выходе В может максимально опуститься только на 0,5 мбара.

В обратном случае проверить и подкорректировать настройку или выбранный прибор.

4 Система не должна запускаться в работу, если диапазон регулирования недостаточен.

5 Вновь открыть шаровой клапан.

Блок контроля герметичности VPS504 (опция)

В его задачу входит проверка герметичности отсечных газовых клапанов. Проверка осуществляется, как только термостат

котла подаёт сигнал, разрешающий пуск горелки через внутренний мембранный насос, под давлением в испытательном

контуре, превышающем на 20 мбар давление на подаче газа.

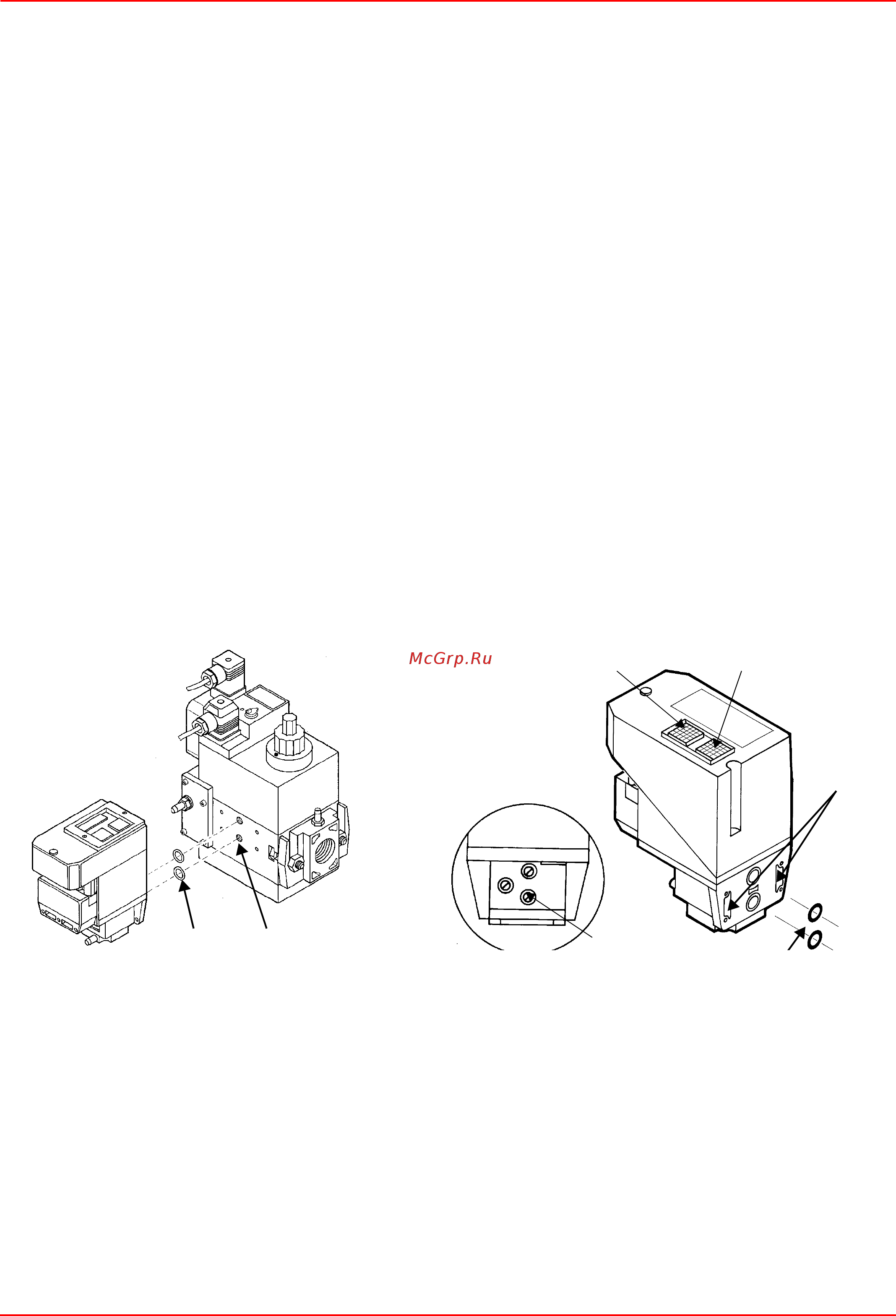

Для того, чтобы установить блок контроля герметичности DUNGS VPS504 на клапанах MD/DLE, действовать следующим образом:

1). отключить подачу газа;

2). отключить электрическое питание

3). снять крепежные винты группы Multibloc (Рис. 21-A)

4). вставить уплотнительные кольца (10,5х2,25) в VPS 504 (Рис. 22-B, Рис. 21-B)

5). закрутить 4 винта блока контроля герметичности (М4х16) Рис. 21-C.

В случае повторного монтажа (при трансформации или ремонте) вставить только винты.

6). При завершении всех операций проверить блок на герметичность

и работу.

Для проверки работы, подсоедините манометр к штуцеру для отбора давления

(Рис. 22). Если проверка завершилась положительно,

через несколько секунд зажигается жёлтая лампочка

LC.

В противном случае загорается красная лампочка блокировки

. Чтобы

перезапустить горелку, необходимо разблокировать блок управления нажатием на светящуюся кнопку

LВ

Рис. 21 Рис. 22
