Снятие компонентной плиты для обслуживания вентилятора

Для обслуживания/замены вентилятора необходимо выполнять следующие процедуры:

1 Снять плиту с компонентами горелки C, отвинтив для этого 3 винта V1, V2, V3 и крепежный штифт F (Рис. 30..).

2 Снять резиновую пластинку, которая крепит провода, отвинтив винты V5 и V6, указанные на рисунке (Рис. 31);

3 освободить болт Т (см. Рис. 32..);

4 отсоединить соединительный разъем

CV, см.Рис. 34;

5 подвесить плиту одним из указанных на рисунке способом для облегчения операций по техобслуживанию.

ПРИМЕЧАНИЕ: При установке компонентной плиты на место следите за тем, чтобы штифт P заслонки вошел в

специальное гнездо B (см. рисунок ).

Снятие головы сгорания

ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запальных и контрольных электродов с

металлическими частями горелки (голова сгорания, сопло и т.д.). Проверять положение электродов каждый раз после

выполнения каких-либо работ на голове сгорания.

Для того, чтобы снять голову сгорания действовать следующим образом:

1 Отвинтить крепежные винты VT;

2 отсоединить кабель

запального электрода СА; открутить крепежные гайки D и вынуть пламенную голову из гнезда;

3 подрегулировать и закрепить электроды, если необходимо, то для замены электродов отсоединить кабели и отвинтить

винт VE;

4 снять электроды и заменить;

5 удалить грязь с головы сгорания ручным пылесосом, при наличии жеских отложений использовать металлическую щетку;

6 вновь собрать горелку, выполняя

операции в обратном порядке, и выдерживая размеры расположения электродов (см.

следующий параграф)

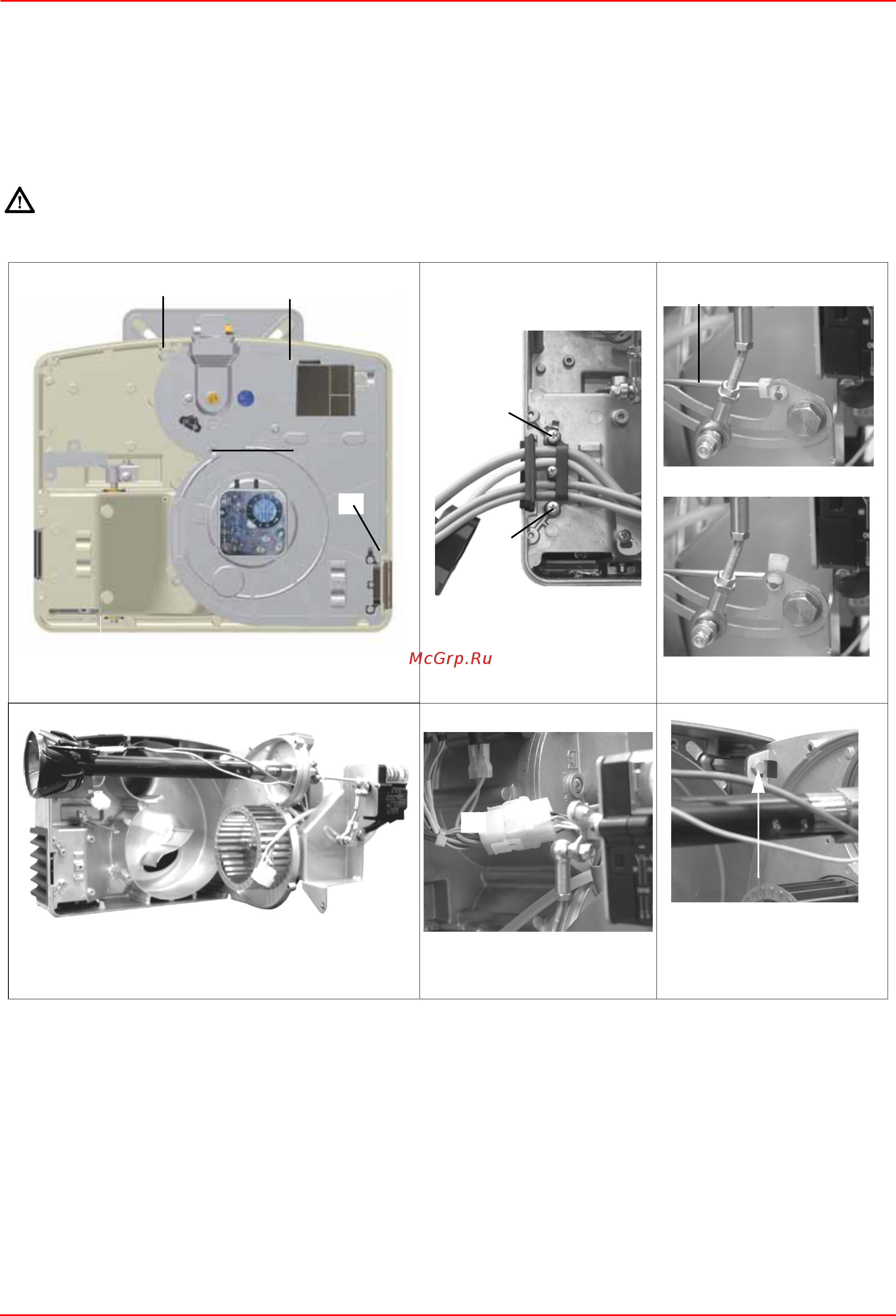

Рис. 30

Рис. 31

Рис. 32

Рис. 33

Рис. 34

Рис. 35

ЗАБЛОКИР

РАЗБЛОКИРОВ
