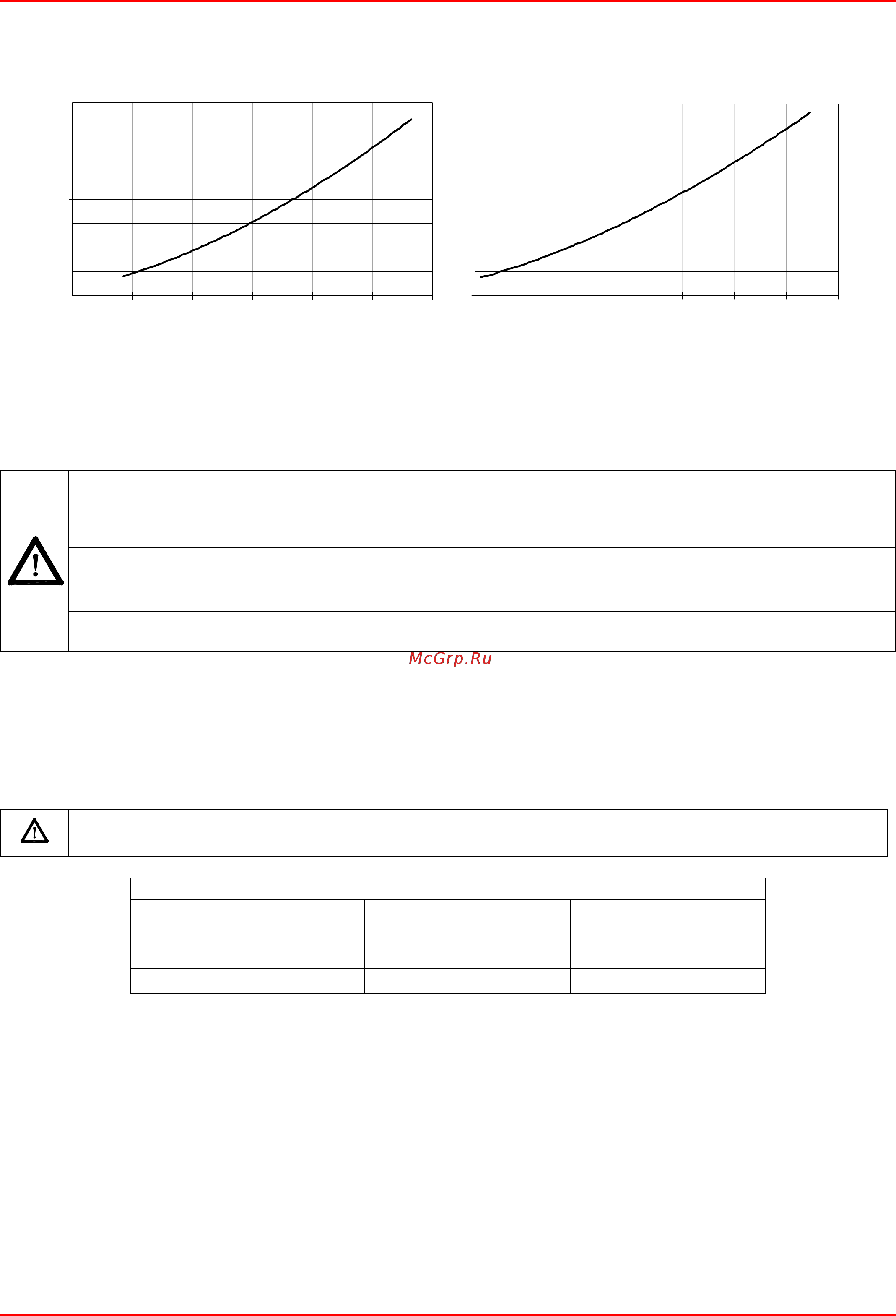

CIB UNIGAS - M039155ND
23
Регулиpование pасхода воздуха и газа
Для того, чтобы выполнить регулировки, необходимо открутить блокировочные винты и снять кожух горелки.
Мощность при розжиге
Мощность при розжиге не должна превышать 120 кВт (на одноступенчатых горелках) или 1/3 от максимальной рабочей
мощности (на двуступенчатых, прогрессивных и модулирующих горелках). С тем, чтобы отвечать этим требованиям, горелки
оснащаются дроссельными клапанами и/или медленно открывающимися предохранительными клапанами.
На двуступенчатых, прогрессивных или модулирующих горелках, мощность работы на малом пламени должна быть выше
минимальной
мощности, указанной в диапазоне работы горелки (см. “Диапазон работы” на стр.12).
Регулирование - общее описание
Регулирование расхода воздуха и топлива выполняется сначала на максимальной мощности (большое пламя), воздействуя
соответственно на воздушную заслонку и варьируемый сектор.
z Проверить, что параметры продуктов сгорания находятся в рамках рекомендуемых предельных значений.
z Проверить расход газа с помощью счетчика или, если это невозможно сделать, проверить давление на голове сгорания с
помощью дифференциального манометра, как описано в параграфе “Измерение давления в голове сгорания” на Стр.21.
z Затем, отрегулировать мощность на всех промежуточных точках между минимальной и максимальной, настроив рабочую
кривую с помощью пластинки варьируемого сектора. Варьируемый сектор закрепляет соотношение воздух/газ в этих
точках, регулируя открытие - закрытие дроссельного газового клапана.
z И в конце, определить мощность в режиме малого пламени, воздействуя на микровыключатель малого пламени
сервопривода во избежание слишком высокой мощности в режиме малого пламени или, слишком низкой температуры
уходящих газов, что может привести к образованию конденсата в дымоходе.
Для того, чтобы изменить регулировку горелки во время пуско-наладки на месте, придерживаться нижеприведенных
процедур.
Горелки с низкими выбросами NOx
ДАВЛЕНИЕ ГАЗА В ГОЛОВЕ
СГОРАНИЯ мбар
NGX120
РАСХОД ГАЗА ст.м
3
/ч
NGX200
РАСХОД ГАЗА ст.м
3
/ч
ВНИМАНИЕ: прежде, чем запускать горелку, убедиться в том, что все ручные отсечные клапаны газа
открыты и проверить, что значение давления на входе рампы соответствует значениям, указанным в
параграфе “Технические характеристики”. Кроме того, убедиться в том, что главный выключатель подачи
питание вырублен.
.ВНИМАНИЕ: При выполнении операций калибровки не включайте горелку с
недостаточным расходом воздуха
(опасность образования монооксида углерода); В том случае, если это произойдет, необходимо уменьшить
медленно подачу газа и вернуться к нормальным показателям продуктов выброса.
ВНИМАНИЕ! ОПЛОМБИРОВАННЫЕ ВИНТЫ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ОТКРУЧИВАТЬ! ГАРАНТИЯ НА
ДЕТАЛЬ ТЕРЯЕТСЯ!
ВАЖНО! Избыток воздуха регулируется согласно рекомендуемых параметров, приводимых в следующей
таблице:
Рекомендуемые параметры горения
Топливо
Рекомендуемое значение
CO
2
(%)
Рекомендуемое
значение O
2
(%)
Природный газ 9 ÷ 10 3 ÷ 4.8
Сжиженный газ 11 ÷ 12 2.8 ÷ 4.3
0
2
4
6
8
2468101214
0
2
4
6
8
4 6 8 10 12 14 16 18
