Idea NG140 M-.MD.S.RU.A.0.25
Инструкция по эксплуатации Страница: 43

CIB Unigas Idea NG140 M-.MD.S.RU.A.0.25 Инструкция по эксплуатации онлайн [43/56] 359891

Содержание

Lg ng ngx120 lg ng140 lg ng ngx200 1
Введение 3 2
Оглавления 2
Приложение 2
Часть i инструкция по монтажу 5 2
Часть ii инструкция по эксплуатации 30 2
Часть iii обслуживание 31 2
Введение 3
Дополнительная информация о работе и ограничениях в использовании приведена во второй части настоящей инструкции которую мы настойчиво рекомендуем прочитать сохранять инструкцию на протяжении всего срока эксплуатации аппарата 3
Настоящая инструкция по монтажу эксплуатации и обслуживанию составляет неотъемлемую и важную часть изделия и должна быть передана пользователю 3
Настоящая инструкция предназначена как для пользователя так и для персонала осуществляющего монтаж и обслуживание изделия 3
Общие характеристики 5
Каким образом интерпретируется диапазон работы горелки 6
Проверка выбора диаметра газовой рампы на соответствие 6
1 2 3 4 5 6 7 8 7
1 тип горелки ng горелка работающая на природном газе lg горелка работающая на сжиженном газе ngx горелки с низкими выбросами nox 7
2 тип топлива m газ метан природный l сжиженный пропан 7
3 регулирование имеющиеся варианты 7
4 сопло s стандартное l длинное 7
5 страна назначения ru россия 7
6 специальное исполнение a стандартная y специальное исполнение 7
7 комплектация 0 2 клапана 1 7
8 диаметр газовой рампы 15 rp1 2 20 rp 3 4 25 rp1 7
Pr прогрессивное md модулирующее 7
Tn одноступенчатое ab двухступенчатое 7
Горелки ng120 tn 5 ng120 tn 0 ng120 tn 5 lg120 l tn 5 lg120 l tn 0 7
Горелки ng140 tn 5 ng140 tn 0 ng140 tn 5 7
Горелки различаются по типу и модели маркировка моделей расшифровывается следующим образом 7
Клапана блок контроля герметичности не обязателен при мощности 1200 квт 7
Маркировка горелок 7
Технические хаpактеpистики 7
Тип ng200 модель m tn s ru a 0 15 7
Горелки lg140 tn 5 lg140 tn 0 lg140 tn 5 8
Горелки ng140 xx 5 ng140 xx 0 ng140 xx 5 lg140 xx 5 8
Горелки ng200 tn 0 ng200 tn 5 lg200 tn 0 lg200 tn 5 8
Горелки lg140 xx 5 lg140 xx 0 lg140 xx 5 9
Горелки ng200 xx 0 ng200 xx 5 lg200 xx 0 lg200 xx 5 9
Примечание по типу работы горелки устройство контроля пламени siemens lme отключается автоматически через 24 часа постоянной работы затем устройство автоматически запускается в работу 9
Горелки ngx120 m tn 0 ngx120 m xx 0 10
Горелки ngx200 tn 0 ngx200 tn 5 ngx200 xx 0 ngx200 xx 5 10
Горелки с низкими выбросами nox 10
Категории газа и страны их применения 10
Габаpитные pазмеpы в мм 11
Рабочие диапазоны 12
2 3 4 5 6 7 8 9 10 13
2 4 6 8 10 12 14 16 18 20 22 24 13
3 4 5 6 7 8 9 13
4 5 6 7 8 9 10 13
Lg120 l tn 13
Lg140 l tn 13
Lg140 l xx 13
Lg200 l tn 13
Lg200 l xx 13
Ng120 m tn 13
Ng140 m tn 13
Ng140 m xx 13
Ng200 m tn 13
Ng200 m xx 13
Горелки газовые 13
Горелки на сжиженном пропане 13
Кpивые соотношения давление в сети расход газа 13
Горелки с низкими выбросами nox 14
Монтаж горелки на котел 15
Монтаж и подключения 15
Подбор горелки к котлу 15
Монтаж газовой pампы 17
Электpические соединения 17
Cib unigas m039155nd 18
Идентификация соединительных разъемо 18
Описание 18
Соединительный разъем для одноступенчатых горелок соединительные разъемы для двуступенчатых прогрессивных модулирующих горелок 18
Соединительный разъем для питания разъем большого малого пламени 18
Х полюсные соединительные разъемы 7 и 4 х полюсные соединительные разъемы 18
Рис 7 7 х полюсный соединительный разъем для подсоединения датчиков 19
Схема для подключения датчиков модулирующие горелки 19
Питание горелки без нейтрали 20
Замер давления на голове сгорания 21
Кpивые давления в голове сгоpания в зависимости от pасхода газа 21
Регулирование расхода воздуха и газа 21
Горелки газовые 22
Горелки на сжиженном пропане 22
Кpивые давление в голове сгоpания pасход газа 22
Мощность при розжиге 23
Регулиpование pасхода воздуха и газа 23
Регулирование общее описание 23
Vrt id 24
Процедура регулирования 24
Max min 25
Горелки двуступенчатые прогрессивные и модулирующие 25
Горелки одноступенчатые 25
Модулирующие горелки 25
Регулирование клапанной группы одноступенчатых и двуступенчатых горелок 26
Регулирование 27
Регулирование клапанной группы горелок прогрессивных и модулирующих 27
Блок контроля герметичности vps504 опция 28
Настройка реле давления воздуха 29
Регулиpование кулачков сеpвопpиводарегулировка реле давления воздуха и газа 29
Регулировка реле минимального давления газа 29
Работа 30
Периодические операции 31
Разборка фильтра multibloc dungs mb dle 405 12 31
Dungs mb dle 415 420 b01 1 1 2 2 32
Чистка и замена фильтра для клапанов krom scroeder cg2 25 v 32
Снятие головы сгорания 33
Снятие компонентной плиты для обслуживания вентилятора 33
Правильное расположение электродов 34
Контроль тока ионизации 35
Сезонная остановка 35
Утилизация горелки 35
Cib unigas m039155nd 36
Причина 36
Со всеми электронными блоками контроля пламени только с электронными блоками lgb2 lmg2 lme11 lme2 в этом случае подсоединить контур siemens rc466890660 см электрических подключений 36
Таблица поиска неполадок и их устранения 36
Устранение 36
Взрывной чертеж одноступенчатой горелки 38
Название 38
Взрывной чертеж двуступенчатой горелки 40
Название 40
Внимание 1 электрическое питание 230v 50гц 2n перем тока 2 не инвертировать фазу с нейтралью 3 убедиться в хорошем заземлении горелки 42
Примечание выполнять перемычку между клеммами 7 и 9 только при наличии электронного блока landis lgb21 30 42

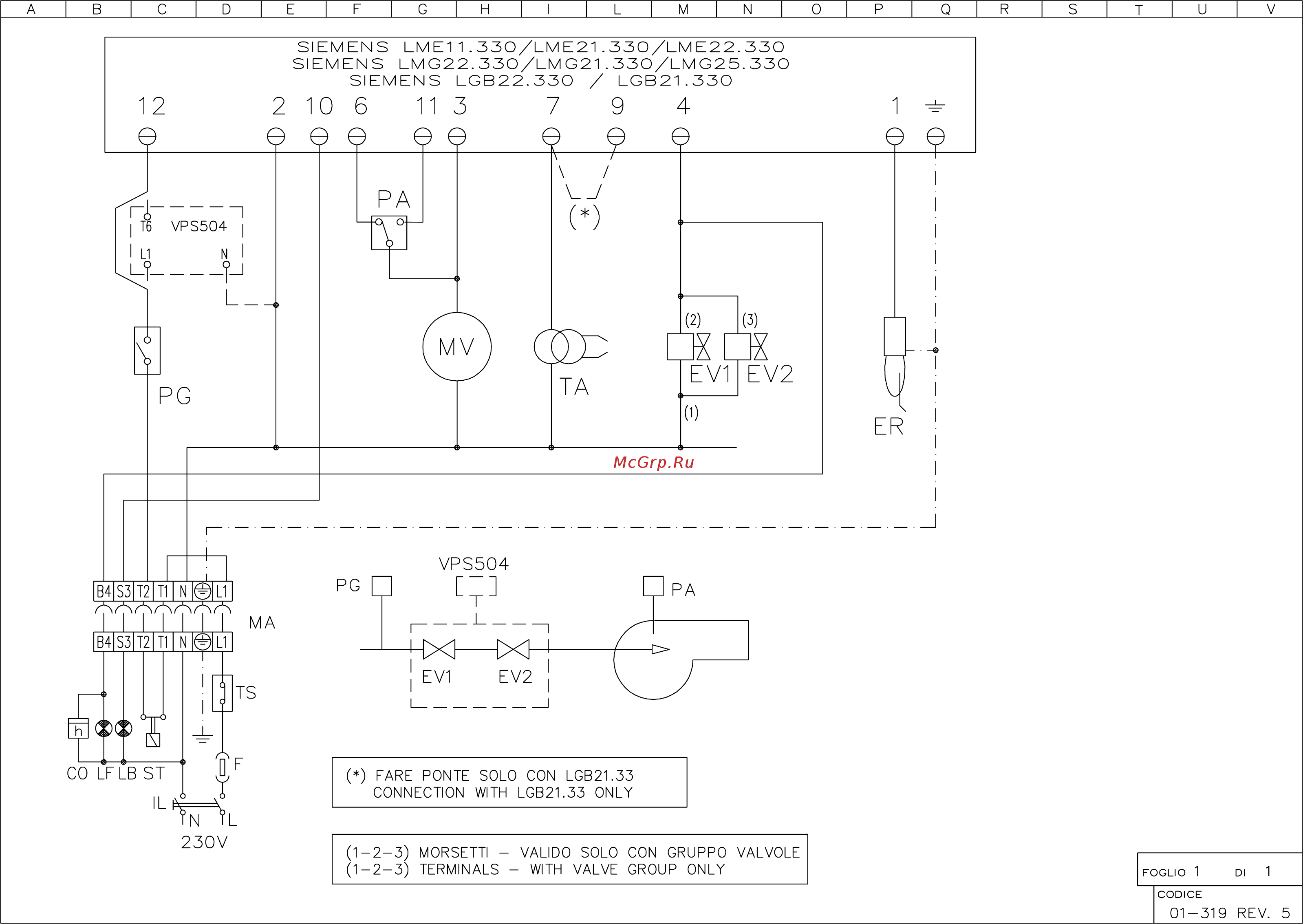

Электросхема cod 01 319 одноступенчатые горелки электросхема 18 069 двуступенчатые прогрессивное горелки электросхема 18 166 модулирующее горелки 42
Электросхемы условные обозначения 42
Приложение 50
Программа подключения 50
Электронный блок контроля пламени siemens lme21 22 50
A b b c 51
A b b c d 51
Al сигнализация блокировки bv клапан топливный ek2 кнопка дистанционная разблокировки fs сигнал наличия пламени gp реле давления газа lp реле давления воздуха lr регулятор мощности горелки m двигатель вентилятора r термостат или предохранительное реле давления sb предохранительный термостат w термостат или регулировочное реле давления z запальный трансформатор 52
Cib unigas m039155nd 52
Cхема внутренняя lme22 52
K2 1 k3 k2 2 52
Nt c control 52
Обозначения внутренней схемы 52
Схема внутренняя lme11 52
Схема внутренняя lme21 52
C i b unigas s p a 56
Unigas service ооо унигаз сервис 56
Зао чибитал унигаз 56
Росс 56
Украина ооо унигаз украина 56
