ПОДСОЕДИНЕНИЕ ГАЗОВЫХ РАМП

На схемах показаны компоненты, входящие в комплектацию горелки, и компоненты, поставляемые монтажником. Схемы

соответствуют нормам действующего законодательства.

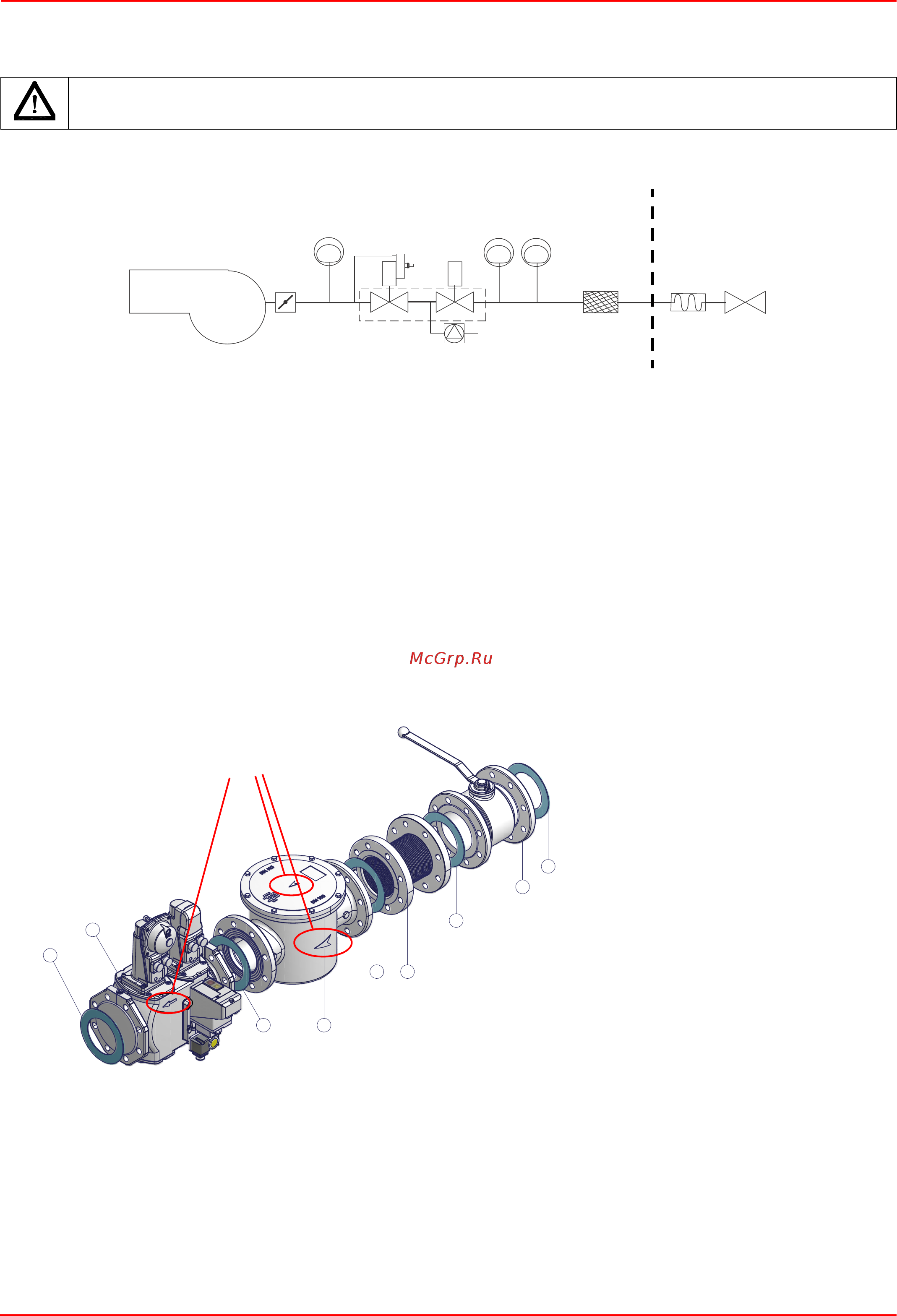

Газовая рампа с группой клапанов VGD 20/40.... со встроенным стабилизатором давления газа + блок контроля герметичности

VPS504

Обозначения

1 Горелка

2 Дроссельный клапан

3 Блок контроля герметичности

4 Реле максимального давления газа *

5 Реле минимального давления газа

6 Газовый фильтр

7 Антивибрационная муфта

8 Ручной

отсечной кран

10 Группа клапанов VGD

*Примечание: реле максимального давления может устанавливаться или перед или после газовых клапанов, но всегда перед

дроссельным клапаном (см. схему - элемент 4).

Сборка газовой рампы

Чтобы собрать газовую рампу, необходимо действовать следующим образом

Рис. 4 - Пример газовой рампы

Для того, чтобы смонтировать газовую рампу, действовать следующим образом:

1- а) при резьбовых соединениях: использовать соответствующую оснастку, подходящую для применяемого типа газа,

1 - б) при фланцевых соединениях: между соседними компонентами устанавливать прокладку (1A..1E - Рис. 4), совместимую

с используемым газом,

2) закрепить все компоненты винтами

, следуя данным схемам и соблюдая нужное направление при монтаже каждого

элемента.

ПРИМЕЧАНИЕ: Антивибрационная муфта, ручной отсечной газовый кран и прокладки - не входят в стандартную поставку.

ВНИМАНИЕ: после монтажа газовой рампы согласно схеме на Рис. 4, необходимо провести тестирование на герметичность

газового контура, согласно требований действующих нормативов.

ПРИМЕЧАНИЕ: ПЕРЕД ВЫПОЛНЕНИЕМ ПОДСОЕДИНЕНИЙ К

РАСПРЕДЕЛИТЕЛЬНОЙ ГАЗОВОЙ СЕТИ

УБЕДИТЬСЯ В ТОМ, ЧТО РУЧНЫЕ КРАНЫ ОТСЕЧЕНИЯ ГАЗА ЗАКРЫТЫ.

ЗАВОД-ИЗГОТОВИТЕЛЬ

МОНТАЖНИК

21D

Обозначение

1A..1E Прокладка

2 Фильтр газовый

3 Группа газового клапана

4 Антивибрационная муфта

5 Ручной кран для отсечения газа

стрелки “направление” длямонтажа
