21
Регулиpование pасхода воздуха и газа с помощью сервопривода BERGER STM30../Siemens SQM40..
1 Настроить работу горелки, выбрав GAS с помощью переключателя СМ горелки (имеющегося на панели управления
горелки - на стр. 26;
2 проверить направление вращения двигателя вентилятора (на стр. 14).
3 Перед розжигом горелки, для достижения положения большого пламени в полной безопасности, перевести кулачок
большого пламени сервопривода, в положение соответствующее положению кулачка малого пламени (с тем, чтобы
горелка работала
на малой мощности).
4 запустить горелку с помощью ряда термостатов; подождать пока завершится фаза предварительной продувки и
запустится горелка;
5“кулачок ограничения хода” (Кулачок V для STM30.. /Кулачок VI для SQM40..) должен быть отрегулирован на положение,
которое по значению немного больше значения кулачка III - для ограничения мощности во время первых секунд
возникновения пламени;
ПРИМЕЧАНИЕ: смещение кулачка V/VI должно
следовать за смещением кулачка III (увеличиваться или уменьшаться на
такое же значение).
6 вывести горелку в режим большого пламени, с помощью термостата ТАВ (термостат большого/малого пламени - по
модулирующим горелкам обратиться к соответствующему параграфу).
7 Затем, постепенно сдвигать микровыключатель большого пламени сервопривода в сторону наращивания мощности до
тех пор, пока он не достигнет
положения большого пламени, при этом все время необходимо контролировать значения
выбросов продуктов сгорания и возможно подачу газа с помощью стабилизатора, встроенного в клапанную группу, а
воздух - с помощью кулачка с прорезью (см. следующие пункты) .
8 перейти к регулировкам по воздуху и газу: все время сверяться с анализами уходящих газов, во избежание горения
с
недостатком воздуха, необходимо увеличивать подачу воздуха, в зависимости от изменения расхода газа, выполненного
согласно нижеуказанной процедуре;
9 Отрегулировать расход газа в режиме большого пламени на значения требуемые котлом/потребителем, воздействуя
на стабилизатор давления, встроенный в клапанную группу:
- клапаны Siemens VGD: для увеличения или уменьшения давления, а следовательно расхода газа, воздействовать с
помощью отвертки
на регулировочный винт VR, после снятия крышки Т; при закручивании расход увеличивается, при
раскручивании - уменьшается (см. рисунок).
10 Для того, чтобы отрегулировать расход воздуха в режиме большого пламени, расслабить гайку RA и вращать винт VRA до
тех пор, пока не получите желаемый расход воздуха: при смещении болта TR по направлению к оси заслонки - заслонка
открывается и расход воздуха увеличивается, смещая его от заслонки - заслонка закрывается и расход уменьшается.

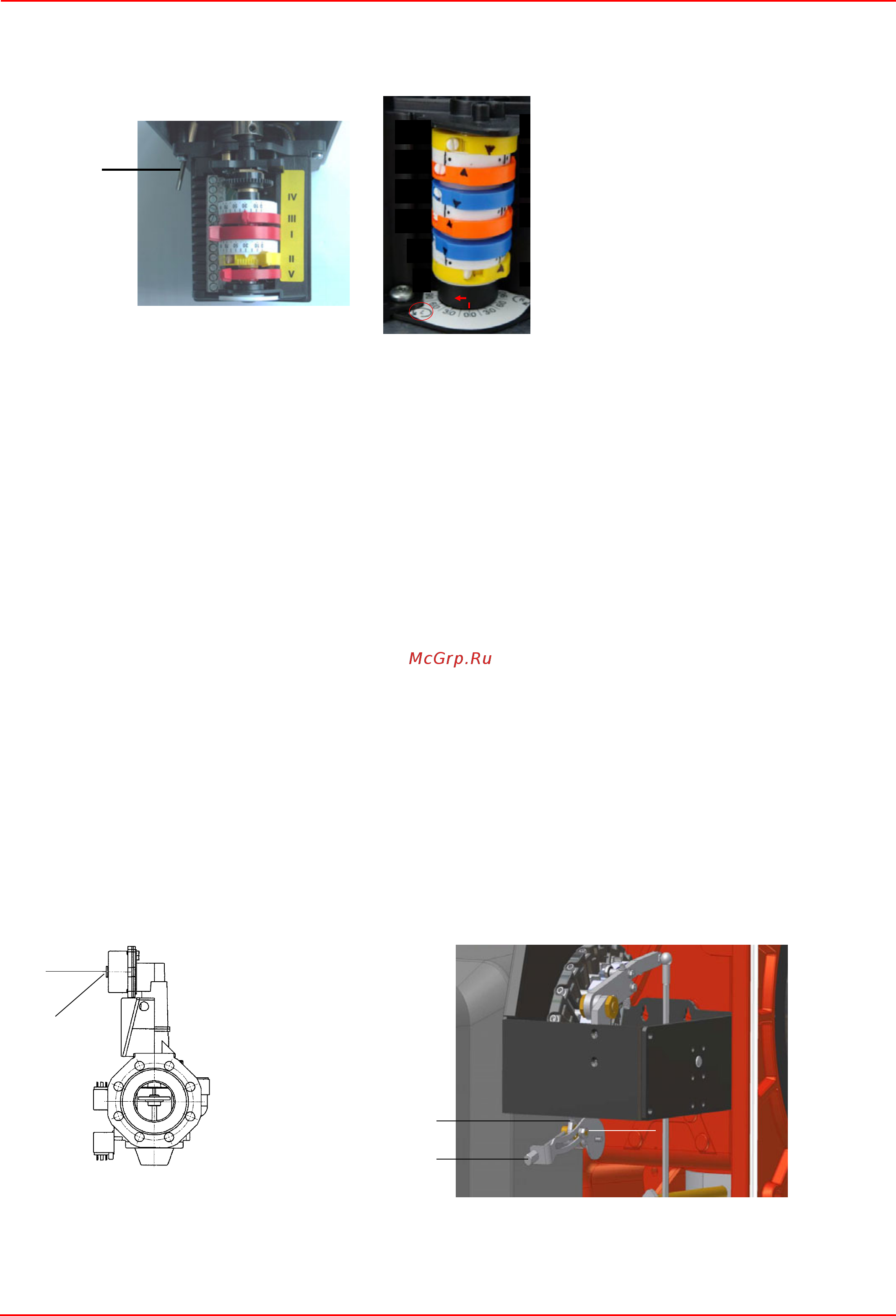

Berger STM30
Siemens SQM40
Описание кулачков сервопривода
I Большое пламя
II Пауза и Розжиг
III Малое пламя
V Ограничение хода сервопривода (STM30..)
VI Ограничение хода сервопривода (SQM40..)
Рис. 12 Рис. 13
MAN-AUTO
mensions
Dimensions in
SQM4...
I
III
II
IV
V
VI
2
3
VI
V
IV
II
III
I
VR
T
Siemens VGD..
VRA
RA
TR
