20
Газовый фильтр
Газовые фильтры удерживают частички пыли, поступаемые вместе с газом, и защищают от быстрого загрязнения такие
компоненты, как горелки, счетчики, регуляторы. Фильтр обычно располагается перед всеми регулирующими и отсечными
органами.
Регулирование - общее описание
Регулирование расхода воздуха и топлива выполняется сначала на максимальной мощности (большое пламя), воздействуя
соответственно на воздушную заслонку и варьируемый сектор.
Проверить, что параметры продуктов сгорания находятся в рамках рекомендуемых предельных значений.
Проверить расход газа с помощью счетчика или, если это невозможно сделать, проверить давление на голове сгорания с
помощью дифференциального манометра, как описано в параграфе “Измерение давления в голове сгорания” на стр. 18.
Затем, отрегулировать мощность на всех промежуточных точках между минимальной и максимальной, настроив рабочую
кривую с помощью пластинки варьируемого сектора. Варьируемый сектор закрепляет соотношение воздух/газ в этих
точках, регулируя открытие - закрытие дроссельного газового клапана.
И в конце, определить мощность в режиме малого пламени, воздействуя на микровыключатель малого пламени
сервопривода, избегая того, чтобы мощность в режиме малого пламени была слишком высокой или, чтобы температура
уходящих газов была слишком низкой, что привело бы к образованию конденсата в дымоходе.
Сервопривод
Сервопривод, которым комплектуется горелка, может быть: сервопривод Berger STM30../Siemens SQM40.. (см. на стр. 21);
сервопривод Siemens SQL33... (см. на стр. 22).
Регулировка головы сгорания
Горелка на заводе - изготовителе настраивается при полностью открытых отверстиях просверленного диска D, и с головой
сгорания в положении MAX, то есть при работе горелки на максимальной мощности. Для того, чтобы отрегулировать поток
газа, необходимо частично закрыть отверстия просверленного диска, выполняя следующие процедуры:
1 расслабить три винта V, которые крепят просверленный диск D;
2 воздействуя
с помощью отвертки на регулировочные вставки просверленного диска, выкрутить его по часовой/против
часовой стрелки для того, чтобы открыть/закрыть отверстия;
3 по завершении регулировки затянуть винты V.
ВНИМАНИЕ: выполнить эти операции при отключенной и остывшей горелке.

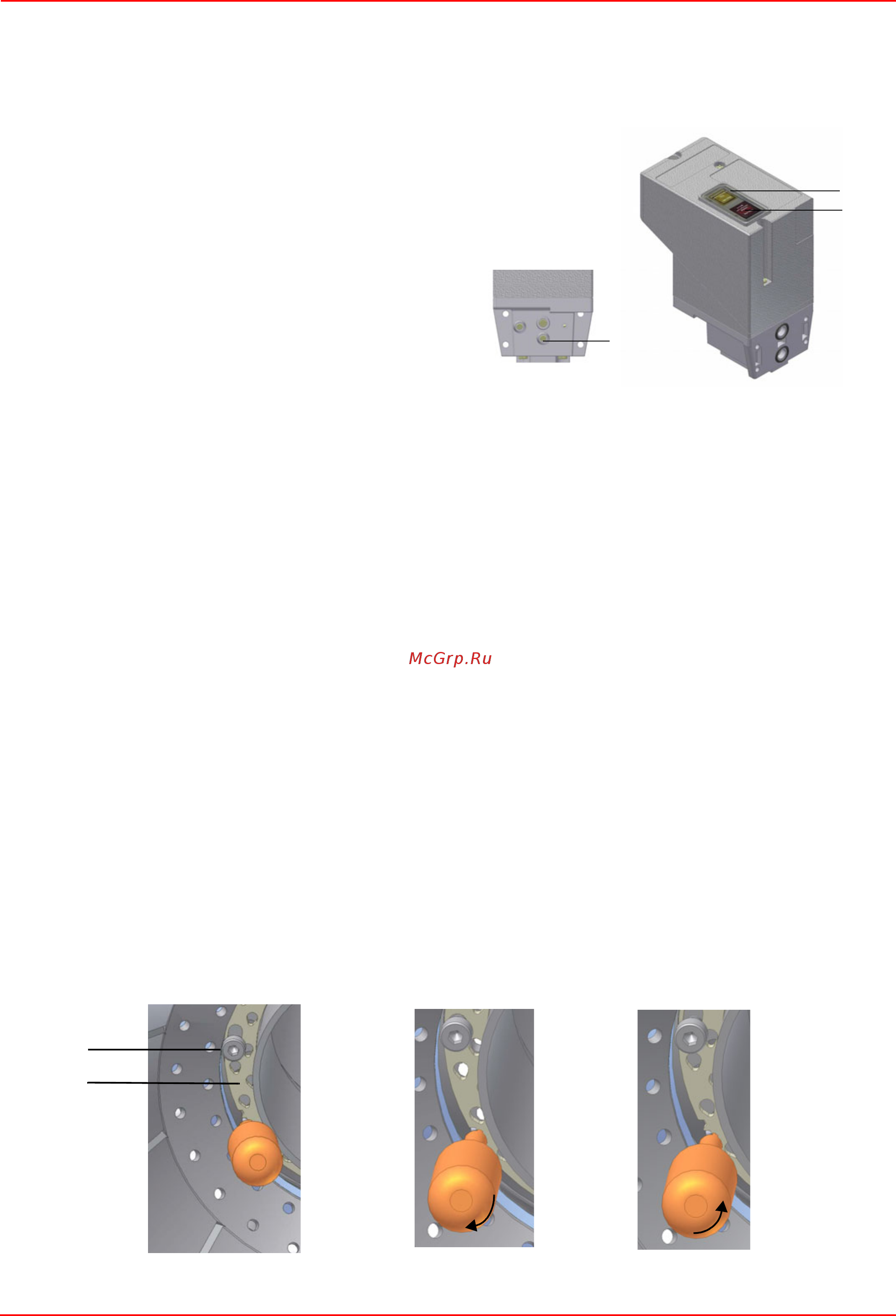

Блок контроля герметичности VPS504
Данный блок контролирует герметичность отсечных газовых
клапанов.
Проверка осуществляется, как только термостат котла подаёт
сигнал, разрешающий пуск горелки. При помощи внутреннего
мембранного насоса в испытательном контуре создаётся
давление на 20 мбар выше давления подачи газа.Для
проведения проверки подсоедините манометр к штуцеру для
отбора давления PA. Если проверка завершилась
положительно, через несколько секунд зажигается жёлтая
лампочка LC.
В
противном случае загорается красная лампочка LB,
сигнализирующая состояние блокировки. Чтобы перезапустить
горелку, необходимо деблокировать блок управления нажатием
на эту кнопку.
Рис. 11
LC
LB
PA
V
D
закрытые отверстия
открытые отверстия
