22
ВНИМАНИЕ! По завершении операций убедитесь, что не забыли затянуть блокировочную гайку RA. Не меняйте
положения болтов воздушной заслонки.

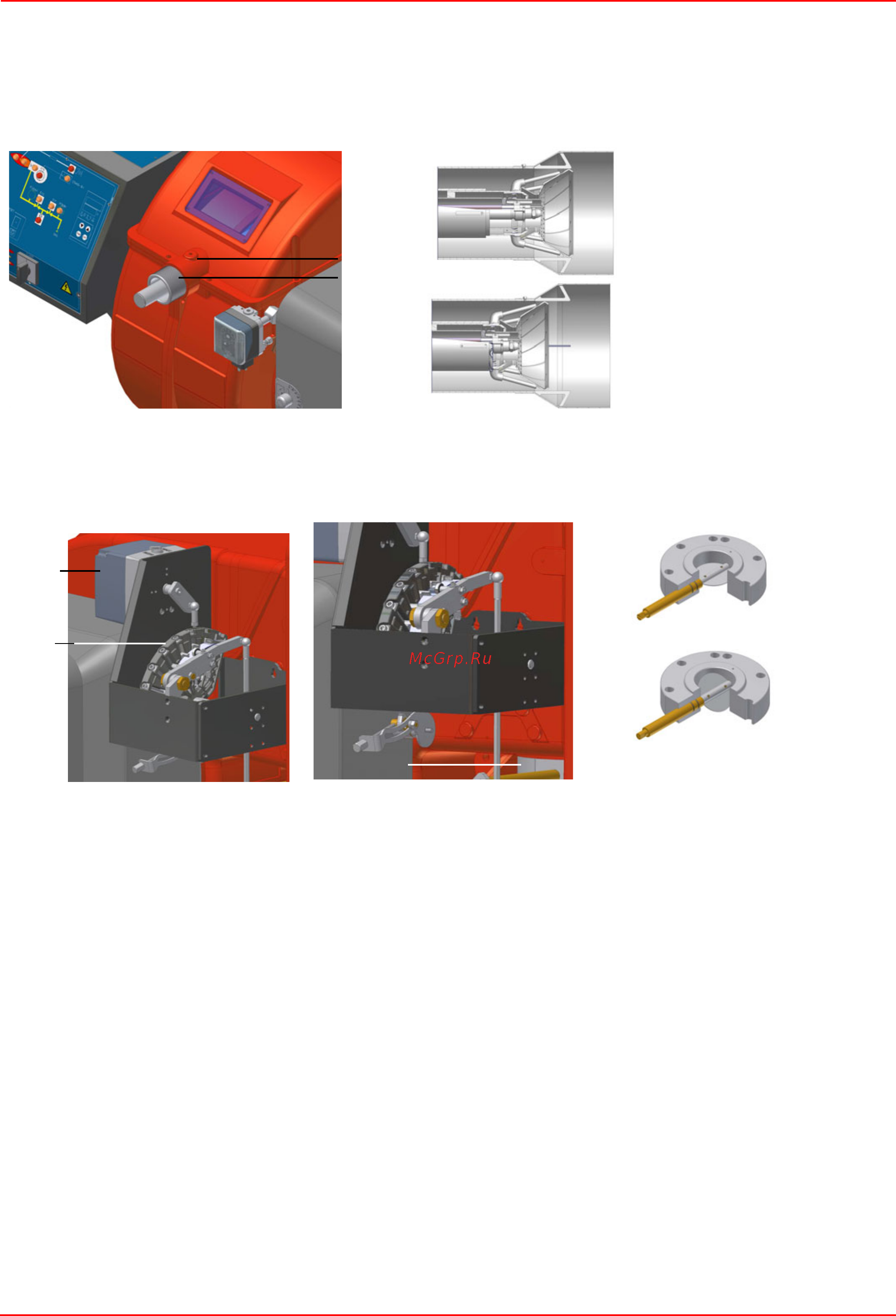

11 Регулировать положение головы сгорания только в случае необходимости: для работы на сниженной мощности
расслабить винт VB и постепенно сдвигать голову сгорания в сторону положения “MIN”, вращая по часовой стрелке
регулировочное кольцо VRT. Заблокировать винт VB
при завершении регулировки..
ВНИМАНИЕ! Если меняется положение головы сгорания, необходимо повторить все операции по настройке воздуха и
газа, описанные в предыдущих пунктах.
12 После регулировки расхода воздуха и газа при работе на максимальной мощности, перейти к регулировке промежуточных
мощностей по каждой точке варьируемого сектора SV, дойдя до точки минимальной мощности.
Рис. 14
13 Для того, чтобы отрегулировать по точкам варьируемый сектор, перевести микровыключатель малого пламени (кулачок
III) слегка ниже значения максимальной мощности (90°).
14 Установить термостат ТАВ на минимальную мощность с тем, чтобы сервопривод сработал на закрытие;
15 Смещать кулачок III в сторону минимальной мощности, с тем, чтобы сервопривод начал закрываться, до тех пор, пока два
подшипничка не
совместятся с регулировочным винтом, относящимся к самой низкой точке: закручивать винт V для
увеличения расхода, откручивать - для уменьшения.
16 Вновь сместить кулачок III в сторону минимальной мощности, повторить все до следующего винта и повторять эти
операции, описанные в предыдущем пункте, до тех пор, пока не получите желаемое значение минимальной мощности
горелки (малое пламя).
Теперь можно перейти к регулировке реле давления (см. следующий параграф).
Регулировка с помощью сервопривода SIEMENS SQL33.
1 Запустить горелку, выбрав ГАЗ с помощью переключателя СМ горелки (имеющейся на контрольной панели горелки - стр. 25);
2 проверить направление вращения двигателя вентилятора (на стр. 14).
3 запустить горелку, с помощью ряда термостатов; подождать пока завершится фаза предварительной продувки и
запустится горелка;
4 горелка включится, когда сервопривод будет находиться в положении розжига: установить ее в режим ручной работы с
помощью переключателя MAN/АUTO (считать значение положения розжига на указателе ID воздушной заслонки).
5 Кулачок BF2 (“кулачок ограничения хода”) должен быть отрегулирован на положение, которое по значению немного
больше значения кулачка BF1 - для ограничения мощности во время первых секунд возникновения пламени;
ПРИМЕЧАНИЕ: смещение кулачка BF2 должно следовать за смещением кулачка BF1 (увеличиваться или уменьшаться на
VRT
VB
Положением головы “MAX” (макс.)
Положение головы “MIN” (мин.)
SC
SV
VF
Дроссельный клапан закрыт
Дроссельный клапан открыт
