5

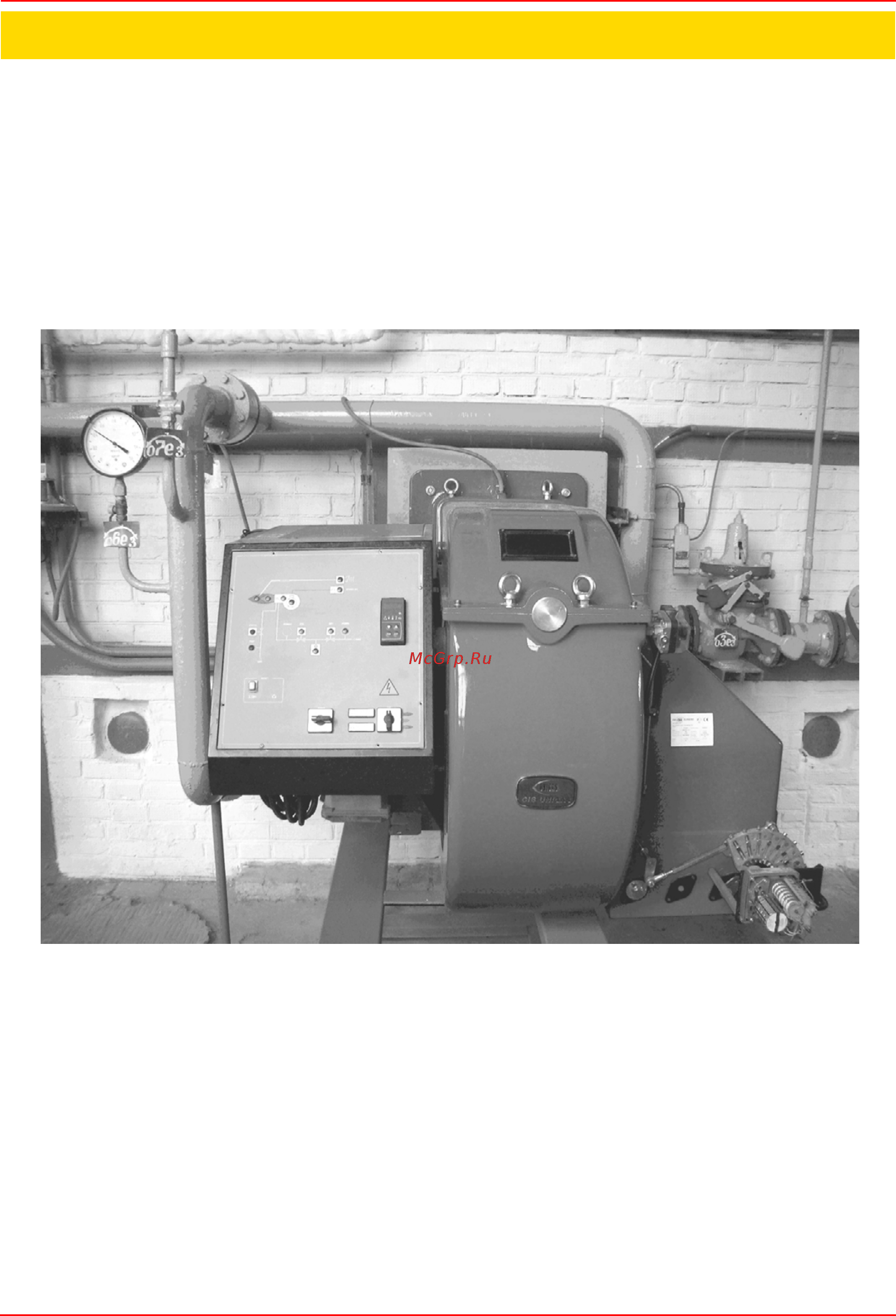

Эти горелки были задуманы и сконструированы для применения на котлах, у которых очень большой объем камеры сгорания
и, в то же время, трубный пучок находится в непосредственой близи с соплом горелки. Пламя, образуемое этой особенной
серией горелок, на самом деле очень короткое, но его энергии хватает на то, чтобы охватить всю камеру
сгорания, а значит
передать все тепло воде, что позволяет достигать очень высокий кпд.
Изготовление и испытания горелок были выполнены как в лаборатории, так и непосредственно на местах, с учетом всех
особенностей этих котлов, таких как необходимость работы при небольшом разряжении, необходимость разогрева котла в
течении длительного времени при низких температурах, прежде, чем
использовать его на полной мощности. Пламя было
разбито на несколько пламеней меньшего размера, которые обеспечивают ту же мощность, но при этом энергия
распределяется однородно по всей камере сгорания, не подвергая напряжению конструкцию котла.
Модуляция пламени производится модулятором, который получает информацию через датчик давления, чем и довершается
функциональность этой гаммы горелок. Их можно
применять с любым типом топлива, а также их можно модифицировать так,
как это считает целесообразным клиент. Они оснащены всеми предохранительными приборами, предусмотренными
нормативами. Эти горелки могут быть смонтированы на системах с электронным контролем последнего поколения.
ЧАСТЬ I: ИНСТРУКЦИЯ ПО МОНТАЖУ
Содержание
- Оглавления 2
- Введение 3
- Дополнительная информация о работе и ограничениях в использовании приведена во второй части настоящей инструкции которую мы настойчиво рекомендуем прочитать сохранять инструкцию на протяжении всего срока эксплуатации аппарата 3
- Настоящая инструкция по монтажу эксплуатации и обслуживанию составляет неотъемлемую и важную часть изделия и должна быть передана пользователю 3
- Настоящая инструкция предназначена как для пользователя так и для персонала осуществляющего монтаж и обслуживание изделия 3
- 1 2 3 4 5 6 7 8 1 тип горелки r91a r92a r93a r515a r520a r525a 2 тип топлива m газ природный 3 регулирование pr прогрессивное md модулирующее 4 сопло s стандартное l длинное 5 страна назначения смотрите заводскую табличку 6
- 6 специальное исполнение vs короткопламенная 7 комплектация 0 2 газовых клапана 1 2 газовых клапана блок контроля герметичности 7 2 газовых клапана pеле максимального давления газа 6
- 8 диаметр газовой рампы 50 rp2 65 ду 65 80 ду 80 100 ду 100 6
- Газовых клапана блок контроля герметичности pеле максимального давления газа 6
- Горелки различаются по типу и модели маркировка моделей следующая 6
- Маpкиpовка гоpелок 6
- Примечание по типу работы горелки согласно требований европейского норматива по безопасности работы горелка должна автоматически отключаться каждые 24 часа на несколько секунд а затем вновь автоматически включаться в связи с этим все клиенты обязаны соблюсти эти требования 6
- Технические хаpактеpистики 6
- Тип r91a модель mg pr s ru vs 8 50 6
- Категории газа и страны их применения 7
- Подбор горелки под котел 7
- Примечание по типу работы горелки согласно требований европейского норматива по безопасности работы горелка должна автоматически отключаться каждые 24 часа на несколько секунд а затем вновь автоматически включаться в связи с этим все клиенты обязаны соблюсти эти требования 7
- Чтобы правильно подобрать горелку к котлу проверьте что требуемая мощность и давление в камере сгорания попадают в диапазон работы в противном случае необходимо проконсультироваться на заводе изготовителе для пересмотра выбора горелки 7
- Габаpитные pазмеpы в мм 8
- Dn ду диаметр газовых клапанов 9
- Рекомендуемая амбразура котла 9
- 1500 2500 3500 4500 10
- 2 4 6 8 10 12 14 16 10
- Рабочие диапазоны 10
- 100 150 200 250 300 350 11
- 60 100 140 180 220 260 300 340 11
- R515a vs 11
- R525a vs 11
- R91a vs 11
- R92a vs 11
- R93a vs 11
- Rp 2 50 11
- Внимание на абсциссе указывается значение расхода газа на ординате соответствующее значение давления в сети без учета давления в камере сгорания чтобы определить минимальное давление на входе газовой рампы необходимое для получения требуемого расхода газа необходимо суммировать давление газа в камере сгорания и значение вычисленное на ординате 11
- Давление газа в сети мбар 11
- Кpивые соотношения давление газа в сети pасход газа 11
- Расход газа ст 11
- Час 11
- Монтаж горелки на котел 12
- Монтаж и подключения 12
- Вращение двигателей вентилятора 14
- Схема электрических подключений 14
- Подсоединение газовых рамп 15
- Сборка газовой рампы 15
- Газовые клапаныsiemens vgd20 и vgd40 вариант с skp2 встроенным стабилизатором давления 16
- Диапазон регулирования давления 17
- Регулирование 17
- Замер давления на голове сгорания 18
- Кpивые давления газа в голове сгоpания в зависимости от его pасхода 18
- 250 300 350 400 450 500 550 600 650 700 750 800 850 900 19
- 40 60 80 100 120 140 160 180 200 220 240 260 280 300 19
- 75 100 125 150 175 200 225 250 275 300 325 350 19
- R515a vs 19
- R520a vs 19
- R525a vs 19
- R91a vs 19
- R92a vs 19
- R93a vs 19
- Кpивые соотношения давление в голове сгоpания pасход газа 19
- Блок контроля герметичности vps504 20
- Газовый фильтр 20
- Регулирование общее описание 20
- Регулировка головы сгорания 20
- Сервопривод 20
- Регулиpование pасхода воздуха и газа с помощью сервопривода berger stm30 siemens sqm40 21
- Регулировка с помощью сервопривода siemens sql33 22
- Регулировка реле давления 24
- Регулировка реле давления воздуха 24
- Регулировка реле минимального давления газа 24
- Горелки модулирующие 25
- Регулировка реле максимального давления газа там где оно присутствует 25
- Функционирование 26
- N i h g 27
- Рис 15 передняя панель электрощита горелки 27
- Условные обозначения 27
- Запуск горелки с плавным увеличением мощности 28
- Периодически выполняемые операции 29
- Техническое обслуживание газового фильтpа 29
- Снятие головы сгорания 30
- Регулировка положения электродов 32
- Соответствие между головами сгорания и электронными блоками контроля пламени 32
- Проверка тока ионизации 33
- Сезонная остановка 33
- Утилизация горелки 33
- Причина 34
- Таблица поиска неполадок и их устранения 34
- Устранение 34
- Se09 310 электрoсхема r91a r92a r93a r515a гоpелки модулиpующие se09 324 электрoсхема r91a r92a r93a r515a iпрогрессивное se11 345 электрoсхема r525a vs гоpелки модулиpующие 35
- Запасные части 35
- Название к 35
- Примечание при заказе запчастей на горелку всегда указывать в бланке заводской номер горелки 35
- Приложение 36
- Рис 1 40
- Рис 2 40
- C i b unigas s p a 42
- Unigas service ооо унигаз сервис 42
- Зао чибитал унигаз 42
- Ооо чиб итал с р л 42
- Росс 42
- Украина ооо унигаз украина 42
