CIB UNIGAS - M039123NC
18

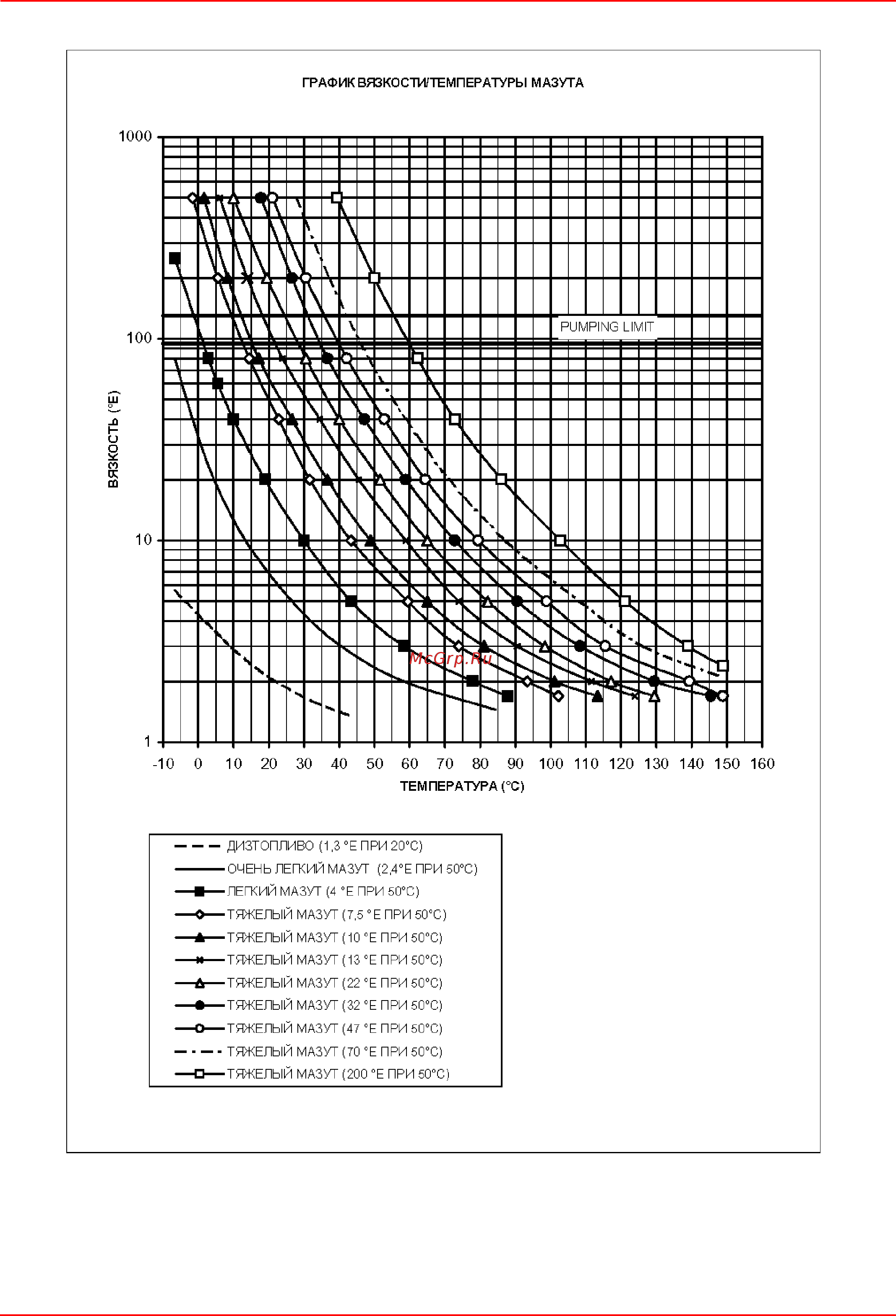

Рис. 9
Требуемая минимальная температура топлива на входе в насос зависит от его вязкости, как указано на Рис. 9, Рис. 10, Рис.
12.
