CIB UNIGAS - M039123NC
9
Подсоединение горелки к котлу
Горелки, описанные в данной инструкции, испытывались на камерах сгорания, соответствующих норме EN676, размеры
которых указаны на диаграммах . В случае, если горелка должна быть подсоединена к котлу с камерой сгорания меньшего
диаметра или меньшей длины, чем указано на диаграмме, свяжитесь с заводом-изготовителем, чтобы установить
возможность монтажа горелки на таком котле. Чтобы правильно подсоединить горелку к котлу, проверьте, что требуемая
мощность и давление в камере сгорания попадают в диапазон работы. В противном случае необходимо
проконсультироваться на Заводе-изготовителе для пересмотра выбора горелки.
Для выбора длины сопла необходимо придерживаться инструкций завода-изготовителя котлов. При отсутствии таковых нужно
ориентироваться следующим образом:
z Чугунные котлы, трёхходовые котлы (с первым поворотом газов в задней части котла): сопло должно входить в камеру
сгорания не более, чем на 100 мм.
z Котлы с наддувом, с реверсивным пламенем: в этом случае сопло должно входить в камеру сгорания, по крайней мере,
на 50-100 мм., относительно плиты с трубной связкой.
Длина сопел не всегда соответствует данному требованию, поэтому, может возникнуть необходимость использовать
распорную деталь соответствующей длины с тем, чтобы отодвинуть горелку назад до получения вышеуказанных размеров.
ПОДСОЕДИНЕНИЕ ГАЗОВЫХ РАМП

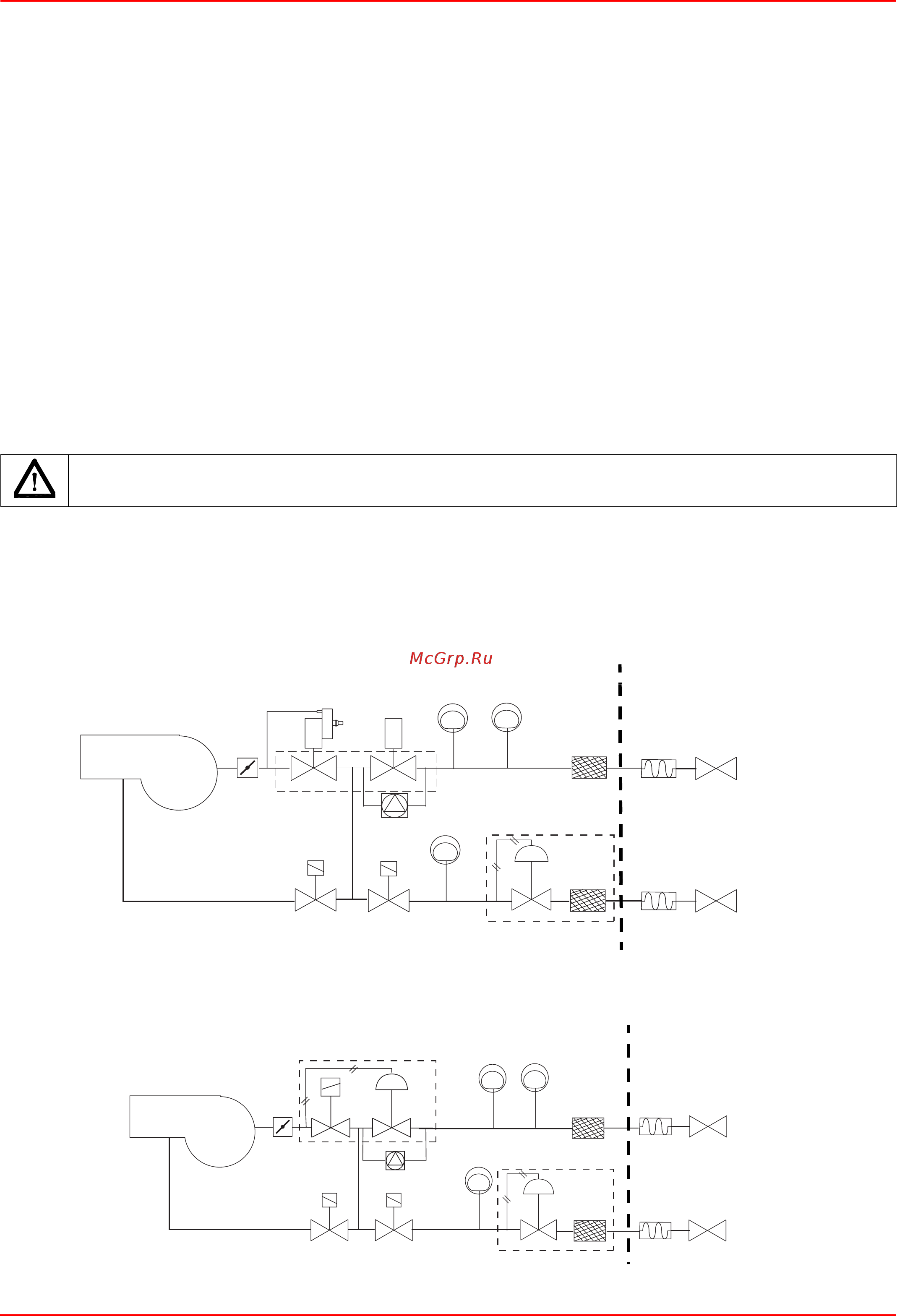

На схемах показаны компоненты, входящие в комплектацию горелки, и компоненты, поставляемые монтажником. Схемы
соответствуют нормам действующего законодательства.
ПРИМЕЧАНИЕ: ПЕРЕД ВЫПОЛНЕНИЕМ ПОДСОЕДИНЕНИЙ К РАСПРЕДЕЛИТЕЛЬНОЙ ГАЗОВОЙ СЕТИ
УБЕДИТЬСЯ В ТОМ, ЧТО РУЧНЫЕ КРАНЫ ОТСЕЧЕНИЯ ГАЗА ЗАКРЫТЫ.
Газовая рампа 1: Газовая рампа с группой клапанов VGD 20/40 со встроенным стабилизатором давления газа + блок
контроля герметичности VPS504 и рампа
запальной горелки
Газовая рампа 3 (DN65/80/100): Газовая рампа с группой клапанов MBC SE 1900/3100/5000(2 клапана + газовый
фильтр + стабилизатор давления) + блок контроля герметичности VPS504 и рампа запальной горелки
1
2
45
678
11
15 15
4
78
14
3
ЗАВОД-ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
1
2
3
54
7
8
15 15
4
7
8
14
6
19
ЗАВОД-ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
