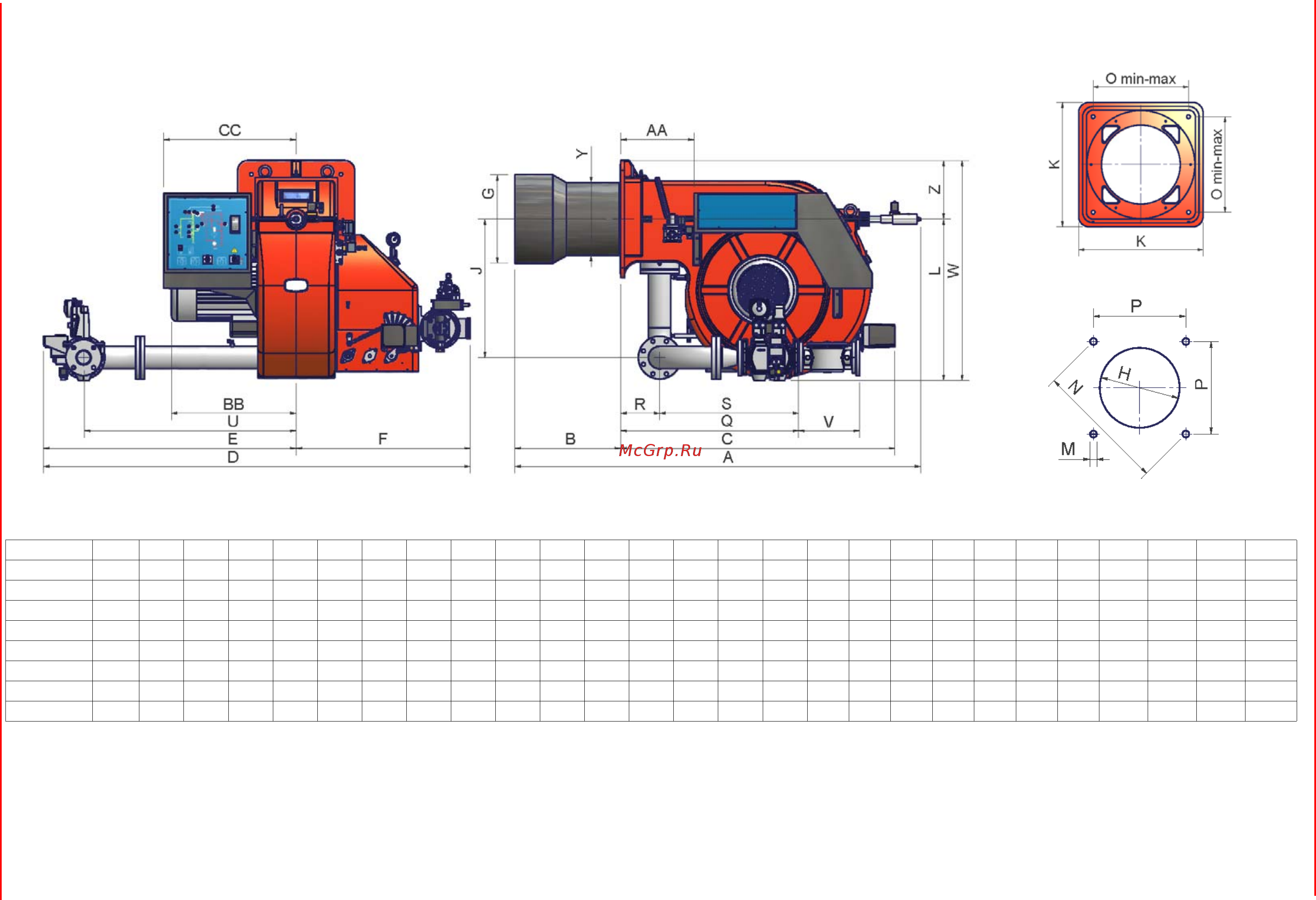

Габаpитные pазмеpы в мм.
*DN = ДУ диаметр газовых клапанов
ПРИМЕЧАНИЕ: габаритные размеры даны на горелки с клапанами Siemens модели VGD.
DN AS AA BS BB C CC D E F G H J K L M N O P Q R S U V W Y Z
KP1025 65 2084 377 544 641 1408 680 1931 1299 632 400 450 710 660 828 M16 651 460 460 914 200 714 1092 313 1158 328 330
KP1025 80 2084 377 544 641 1408 680 1933 1301 632 400 450 710 660 842 M16 651 460 460 939 200 739 1092 319 1172 328 330
KP1025 100 2084 377 544 641 1408 680 1949 1317 632 400 450 710 660 855 M16 651 460 460 842 200 642 1092 382 1185 328 330
KP1030 65 2084 377 544 657 1408 680 1931 1299 632 454 504 710 660 828 M16 651 460 460 914 200 714 1092 293 1158 372 330
KP1030 80 2084 377 544 657 1408 680 1933 1301 632 454 504 710 660 842 M16 651 460 460 939 200 739 1092 319 1172 372 330
KP1030 100 2084 377 544 657 1408 680 1949 1317 632 454 504 710 660 855 M16 651 460 460 842 200 642 1092 382 1185 372 330
KP1040 80 2084 377 544 657 1408 680 1933 1301 632 514 564 710 660 842 M16 651 460 460 939 200 739 1092 319 1172 372 330
KP1040 100 2084 377 544 657 1408 680 1949 1317 632 514 564 710 660 855 M16 651 460 460 842 200 642 1092 382 1185 372 330
Рекомендуемая амбразура котла
