CIB UNIGAS - M039123NC
23

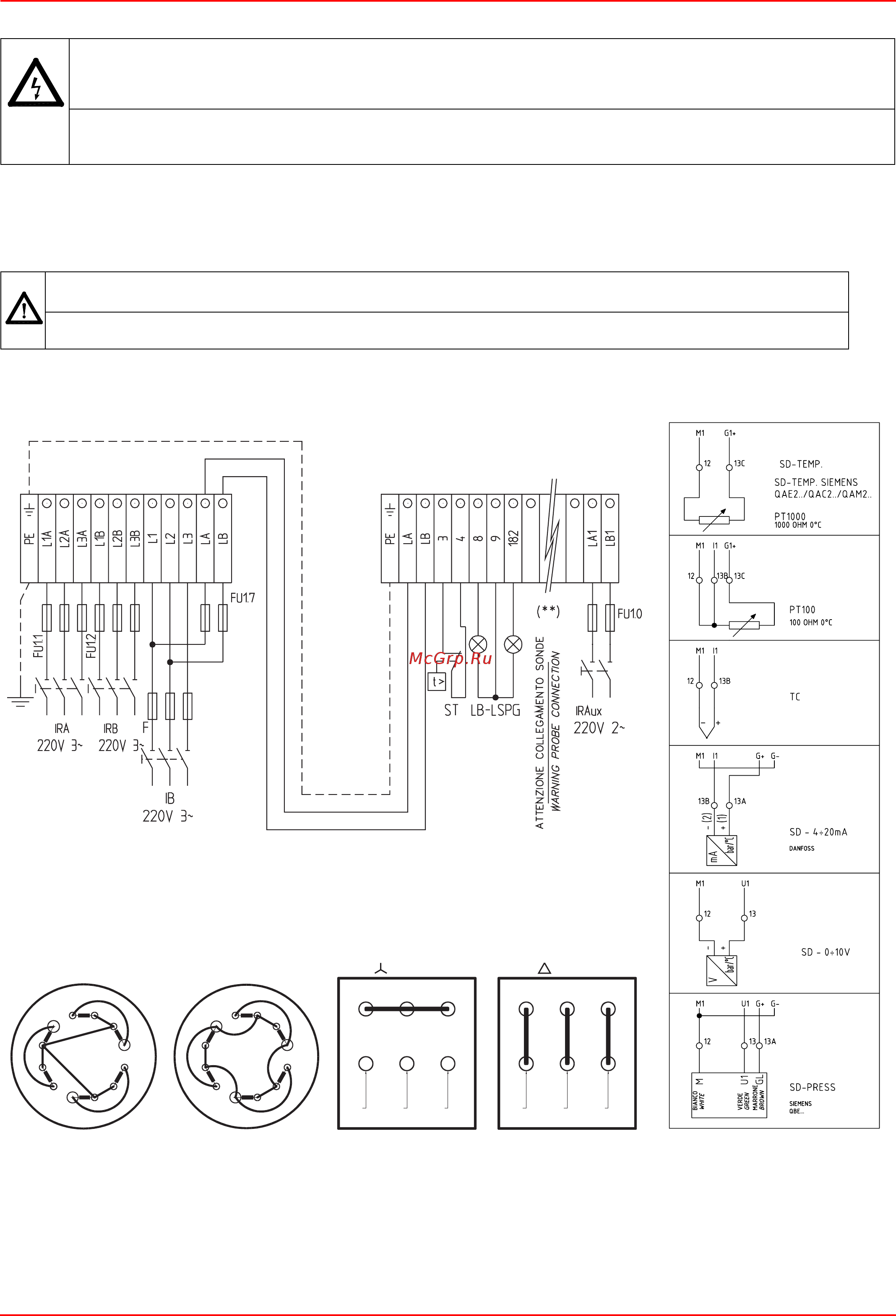

Электрические соединения
z Снять крышку электрощита горелки.
z Выполнить электрическое подсоединение к клеммнику питания в соответствии со нижеследующими схемами.
z Проверить направление вращения двигателя (см. дальше примечание в конце страницы).
z Установить крышку электрощита на место.
Для полного перечня обозначений электрических схем см. стр.49
Направление вращения двигателя вентилятора и двигателя насоса
После завершения выполнения электрических соединений горелки проверьте направление вращения двигателя. Двигатель
должен вращаться в направлении, указанном на корпусе. В случае неправильного вращения инвертируйте трехфазное
питание и вновь проверьте направление вращения двигателя.
СОБЛЮДАЙТЕ ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ, УБЕДИТЕСЬ В ПОДСОЕДИНЕНИИ ЗАЗЕМЛЕНИЯ К
СИСТЕМЕ, ПРИ ПОДСОЕДИНЕНИИ БУДЬТЕ ВНИМАТЕЛЬНЫ И НЕ ПОМЕНЯЙТЕ МЕСТАМИ ФАЗУ И
НЕЙТРАЛЬ
, ПОДГОТОВЬТЕ ДИФФЕРЕНЦИАЛЬНЫЙ, ТЕРМОМАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ, ПОДХОДЯЩИЙ
ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ.
ВНИМАНИЕ: прежде, чем выполнять электрические подключения, убедитесь в том, что выключатель
системы установлен в положение “ВЫКЛ” , а главный выключатель горелки тоже находится в положении
0 (OFF - ВЫКЛ). Прочитайте внимательно главу “ПРЕДУПРЕЖДЕНИЯ”, в части “Электрическое питание”.
ВНИМАНИЕ: на горелке установлена перемычка между клеммами 6 и
7. В случае подсоединения
термостата большого/малого пламени уберите данную перемычку перед подсоединением термостата.
ВАЖНО: Присоединяя электрические провода в клеммной коробке МА, убедитесь, что провод
заземления длиннее проводов фазы и нейтрали.
Соединение датчиков
Рис. 15
(**) Соединение датчиков (Рис. 15)
Присоединение нагревательных злементов (для подогрева мазута)
Morsettiera alimentazione piastra 1 Morsettiera alimentazione piastra 2
R1
230V 400 V
R1
R2
R2
R3
R3
R4
R4
R5
R5
R6
R6
L3
L3
L2
L2
L1
L1
230V 400 V
W2 U2 V2
U1 V1 W1
W2 U2 V2
U1 V1 W1
L1 L2 L3
L1 L2 L3
18 - 24 кВт
СОЕДИНЕНИЕ ЭЛЕКТРОДВИГАТЕЛЯ
