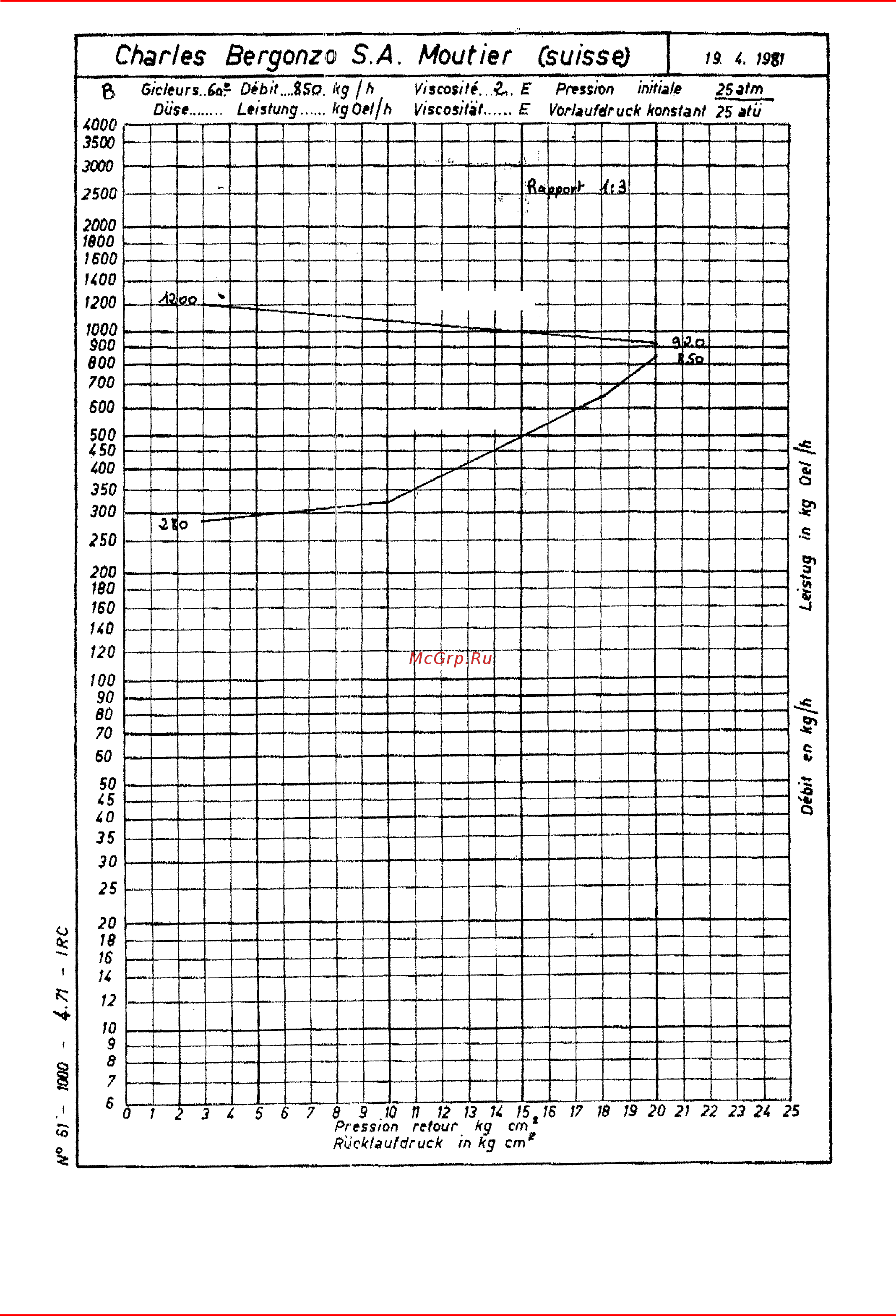

Рис. 20 - ФОРСУНКА BERGONZO - Пример с форсункой с расходом 850 кг/час
1 После настройки горелки для работы на газе отключить горелку и выбрать работу на жидконом топливе (OIL) с помощью
селекторного переключателя СМ (имеющегося на контрольной панели горелки - Рис. 30).
2 при открытом электрощите, ввести в действие насос, воздействуя напрямую отверткой на соответствующий контактор СР
(см. рисунок
): проверить направление вращения двигателя насоса и держать отвертку в нажатом состоянии в течение
