ЧАСТЬ II: ИНСТРУКЦИИ ПО МОНТАЖУ
28
5.0 СХЕМА ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ
Для выполнения электрических подключений действуйте следующим образом:
1). Снимите крышку электрощита горелки;
2). Выполнить электрические подсоединения к клеммнику питания в соответствии с прилагаемыми схемами;
3). Проверьте направление вращения двигателя вентилятора (см. следующий параграф);
4). Установите на место крышку электрощита.
Для выполнения подключений действуйте следующим образом:
1). Снимите крышку электрощита горелки, открутив стопрные винты;
2). Выполните электрические подсоединения к клеммной коробке питания, в соответствии со схемами, данными ниже; 3).
Проверьте направление вращения двигателя вентилятора (см. следующий параграф);
4). Установите на место крышку электрощита.
5.1 Примечания по электрическому питанию
В случае, когда электропитание горелки является: 230В трёхфазное или 230В фаза-фаза (без нейтрали), с электронным
блоком Siemens, между клеммой 2 (клемма X3-04-4, в случае менеджеров горения LMV2x, LMV3x, LMV5x, LME7x) основания
эл. блока и клеммой заземления следует подсоединить контур RC Siemens, RC466890660.
В том случае, если горелки оснащены менеджерами горения LMV5x, проконсультироваться с прилагаемыми предписаниями
фирмы Siemens по электрическому монтажу установки. имеющимися на прилагаемом ко
мпакт-диске .
5.2 Направление вращения двигателя вентилятора и двигателя насоса
После завершения выполнения электрических соединений горелки проверьте направление вращения двигателя вентилятора.
Двигатель должен вращаться в направлении, указанном на корпусе. В случае неправильного вращения инвертируйте
трехфазное питание и вновь проверьте направление вращения двигателя.
.ОПАСНО! СОБЛЮДАЙТЕ ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ, УБЕДИТЕСЬ В ПОДСОЕДИНЕНИИ
ЗАЗЕМЛЕНИЯ К СИСТЕМЕ, ПРИ ПОДСОЕДИНЕНИИ БУДЬТЕ ВНИМАТЕЛЬНЫ И НЕ ПОМЕНЯЙТЕ МЕСТАМИ
ФАЗУ И НЕЙТРАЛЬ, ПОДГОТОВЬТЕ ДИФФЕРЕНЦИАЛЬНЫЙ, ТЕРМОМАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ,
ПОДХОДЯЩИЙ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ.
ОПАСНО! прежде, чем выполнять электрические подключения, убедитесь в том, что выключатель
системы установлен в положение “ВЫКЛ” , а главный выключатель горелки тоже находится в
положении 0 (OFF - ВЫКЛ). Прочитайте внимательно главу “ПРЕДУПРЕЖДЕНИЯ”, в части
“Электрическое питание”.
ВНИМАНИЕ: Присоединяя электрические провода в клеммной коробке МА, убедитесь, что провод
заземления длиннее проводов фазы и нейтрали.
ВНИМАНИЕ: на горелке установлена перемычка между клеммами 6 и 7. В случае подсоединения
термостата большого/малого пламени уберите данную перемычку перед подсоединением
термостата.
ВНИМАНИЕ: Рекомендуется устанавливать выключатель тока с тепловым реле, который
воздействует на линию подачи питания на группу подогрева, во избежание перегрева мазута/
повреждения резисторов в случае неполадки контактора самих резисторов. Внутри электрощита
предусмотрен сухой контакт (клеммы 507- 508) для этой цели.

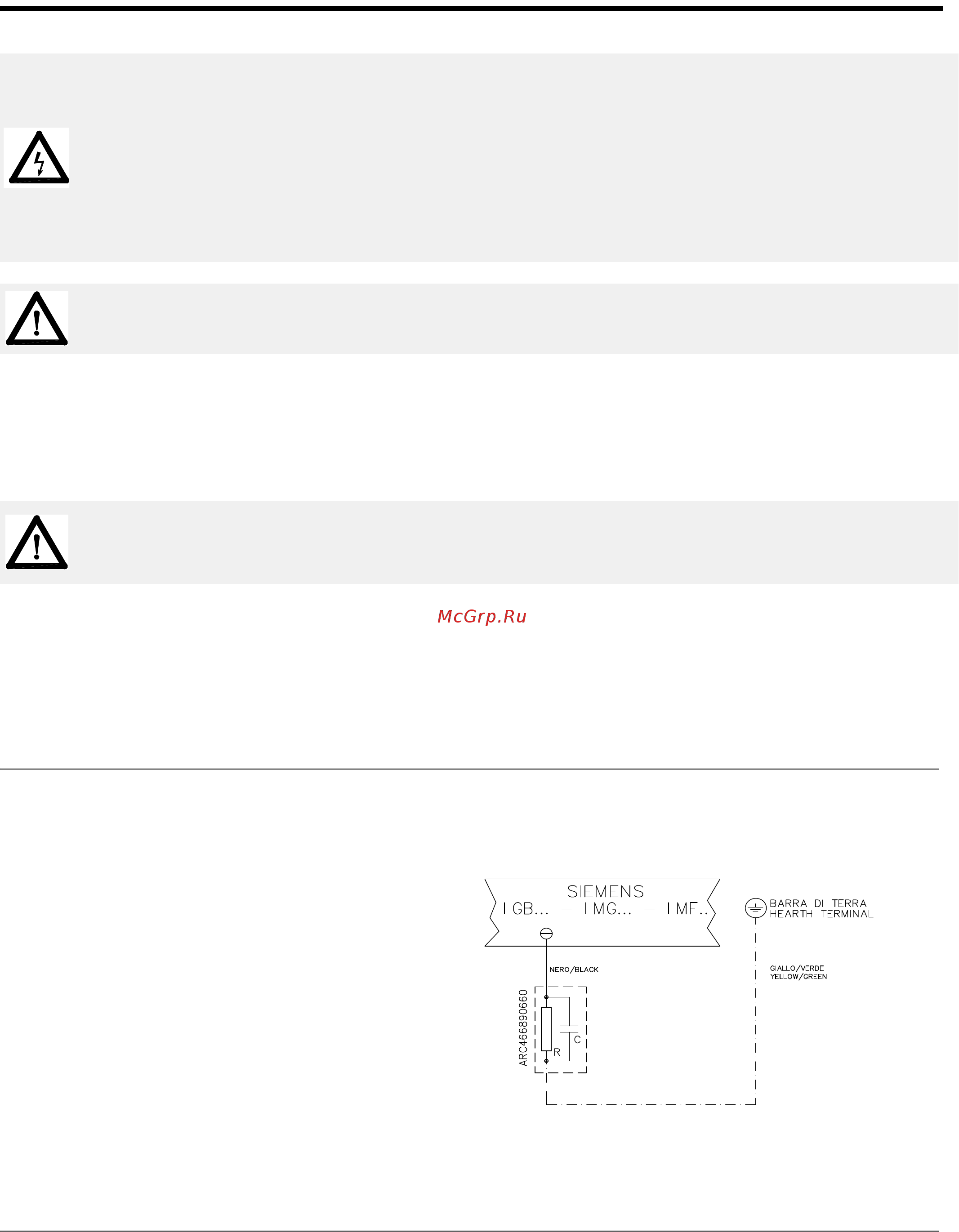

Описание
C - Конденсатор (22нФ/250В)
LME../LMV.. - Электронный блок контроля пламени Siemens
R - Резистор (1МОм)
RC466890660 - контур RC
заземляющая штанга
жёлтый/ зелёный
LMV2/3.. - LMV5..
M
