ЧАСТЬ III: ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
44
9.11 Регулировка расхода мазутного топлива
Расход мазутного топлива регулируется за счет выбора форсунки размером, соответствующим мощности котла/утилизатора
и, благодаря настройке давления на подаче и обратном ходе, согласно значений, указанных в прилагаемых графиках.
СОПЛО
ДАВЛЕНИЕ ТОПЛИВА НА
ФОРСУНКЕ
бар
FLUIDICS WR2 / UNIGAS M3 25

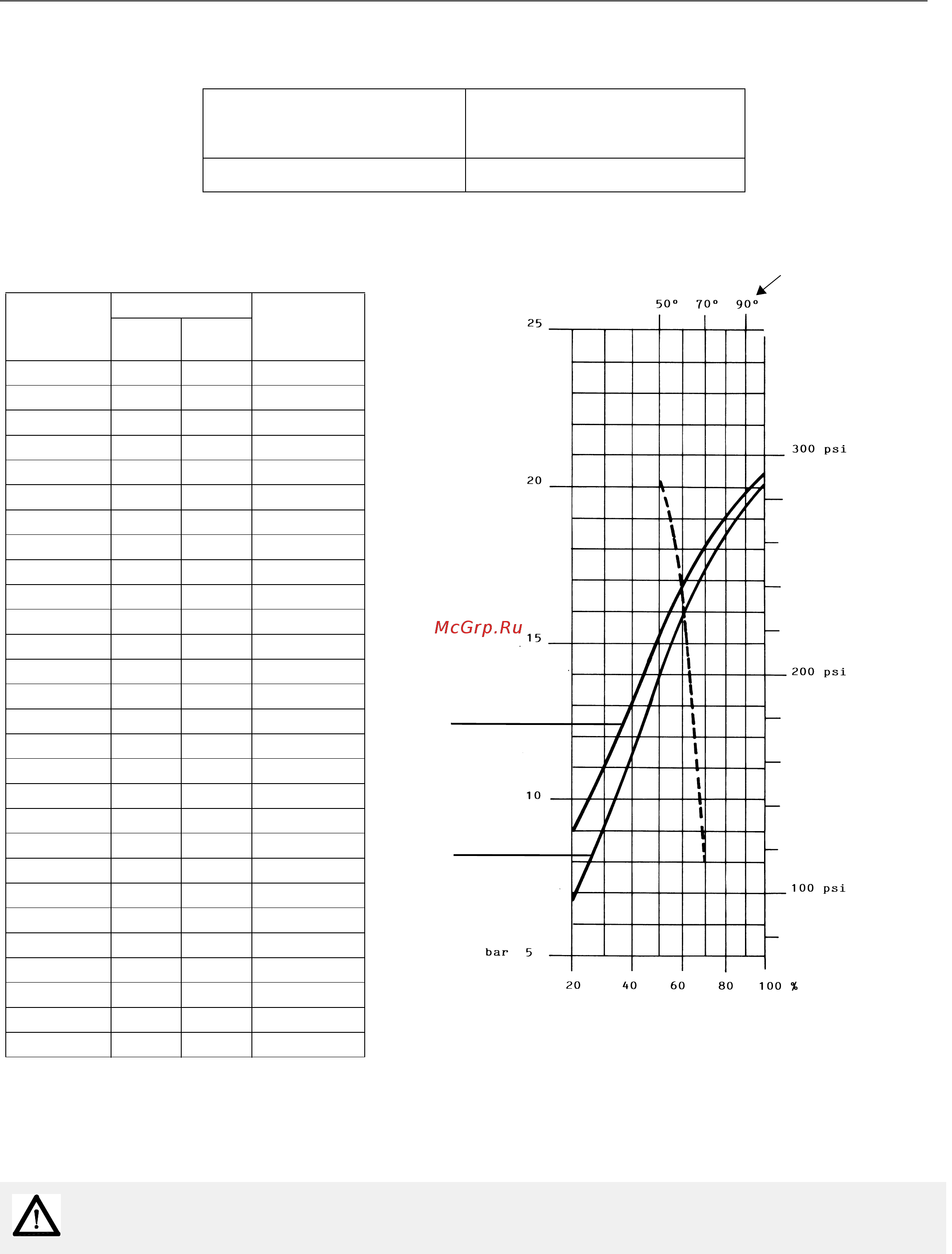

ФОРСУНКИ FLUIDICS: ДИАГРАММА ДЛЯ ССЫЛКИ (ОРИЕНТИРОВОЧНАЯ)
Таб. 10
ДАВЛЕНИЕ ТОПЛИВА НА ФОРСУНКЕ = 25 бар
ВНИМАНИЕ! Указанный максимальный расход достигается при полностью закрытом обратном ходе.
РАЗМЕР
РАСХОД кг/час примерное
давление на
обратном ходе
(бар)
Мин Макс
40 13 40 19
50 16 50 22
60 20 60 20
70 23 70 23
80 26 80 23
90 30 90 22
100 33 100 22
115 38 115 21
130 43 130 22
145 48 145 21
160 53 160 21
180 59 180 22
200 66 200 21
225 74 225 22
250 82 250 22
275 91 275 22
300 99 300 23
330 109 330 23
360 119 360 22
400 132 400 22
450 148 450 22
500 165 500 22
550 181 550 22
600 198 600 23
650 214 650 23
700 231 700 23
750 250 750 23
800 267 800 22
давление обратного хода (psi)
до 100 кг/час
более 100 кг/час
пропускной способности
угол распыления
давление обратного хода (бар)
бар
- - - - - Угол распыления топлива, в зависимости от давления
на обратном ходе топлива
̶̶̶̶ ̶̶̶̶ ̶̶̶̶ ̶̶̶̶ ̶̶̶̶ ̶̶̶̶̶ Расход %
вязкость топлива на форсунке = 5 cСт
