ЧАСТЬ III: ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

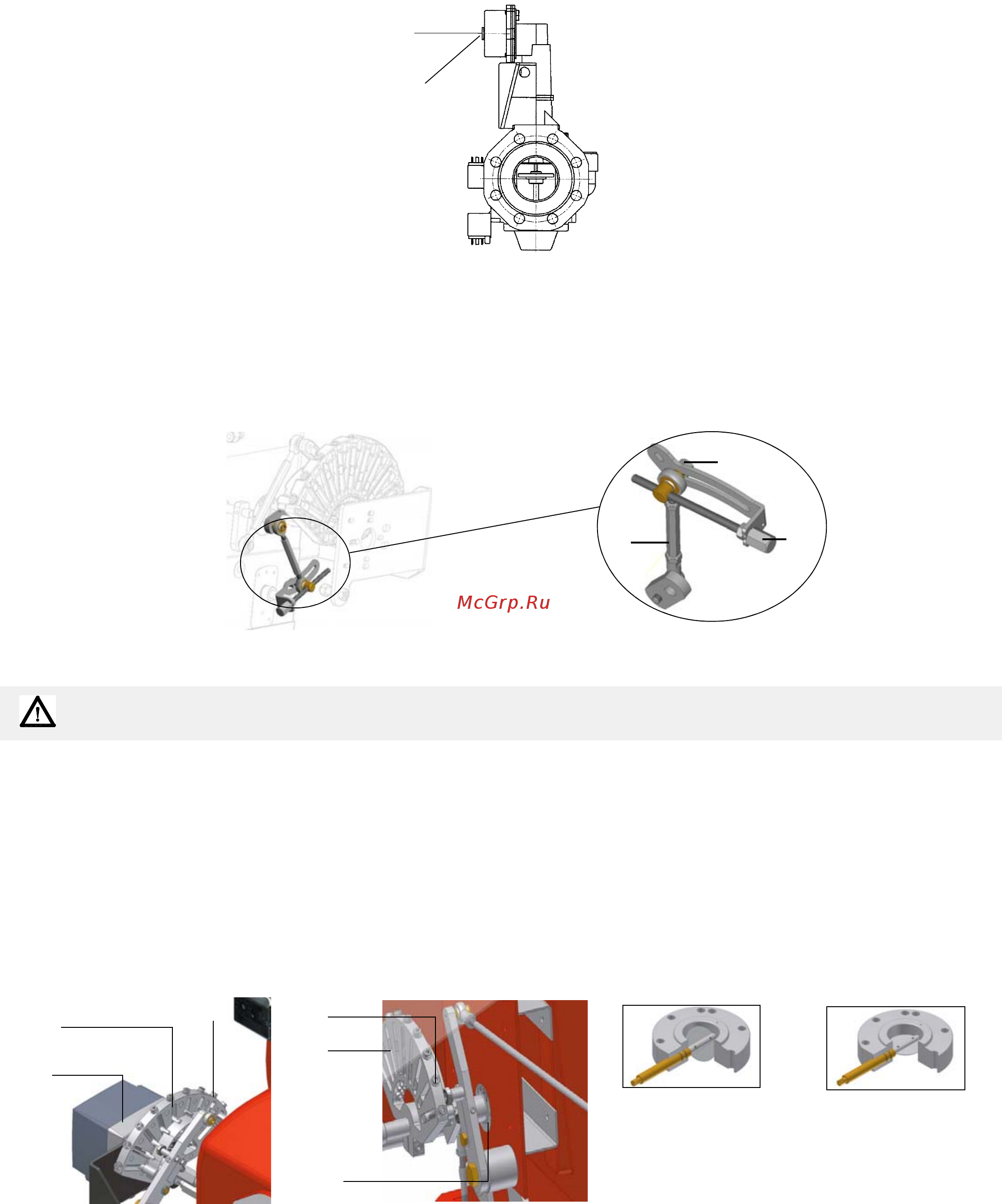

8 Для того, чтобы отрегулировать расход воздуха в режиме большого пламени, расслабить гайку RA и вращать винт VRA до

тех пор, пока не получите желаемый расход воздуха: при смещении болта TR по направлению к оси заслонки - заслонка

открывается и расход воздуха увеличивается, смещая его от заслонки - заслонка закрывается и расход уменьшается.

ВНИМАНИЕ! По завершении операций убедитесь, что не забыли затянуть блокировочную гайку RA. Не меняйте

положения болтов воздушной заслонки.

9 Отрегулировать положение головы сгорания (см. соответствующий параграф)

10 После регулировки расхода воздуха и газа при работе на максимальной мощности, перейти к регулировке промежуточных

мощностей по каждой точке варьируемого сектора (сторона газа) SV1, дойдя до точки минимальной м

ощности.

11 Для того, чтобы отрегулировать по точкам варьируемый сектор, перевести микровыключатель малого пламени слегка

ниже значения максимальной мощности (90°).

12 Установить термостат ТАВ на минимальную мощность с тем, чтобы сервопривод сработал на закрытие;

13 Сместить микровыключатель малого пламени в сторону минимального значения, с тем, чтобы сервопривод начал

закрываться, до тех пор, пока два подшипничка не сов

естятся с регулировочным винтом, относящимся к самой низкой

точке: закручивать винт V1 для увеличения расхода, откручивать - для уменьшения.

14 Вновь сместить микровыключатель в сторону малого пламени до следующего винта и повторить все, что описано в

предыдущем пункте, повторять таким образом до тех пор, пока не достигнете желаемого значения малого пламени.

15 Те

пер

ь можно перейти к регулировке реле давления .

ВНИМАНИЕ! Если меняется положение головы сгорания, необходимо повторить все операции по

настройке воздуха и газа, описанные в предыдущих пунктах

Siemens VGD..

VRA

SV1

ID1

SV1

Дроссельный клапан

открыт

Дроссельный клапан

закрыт
