15
Сборка газовой рампы

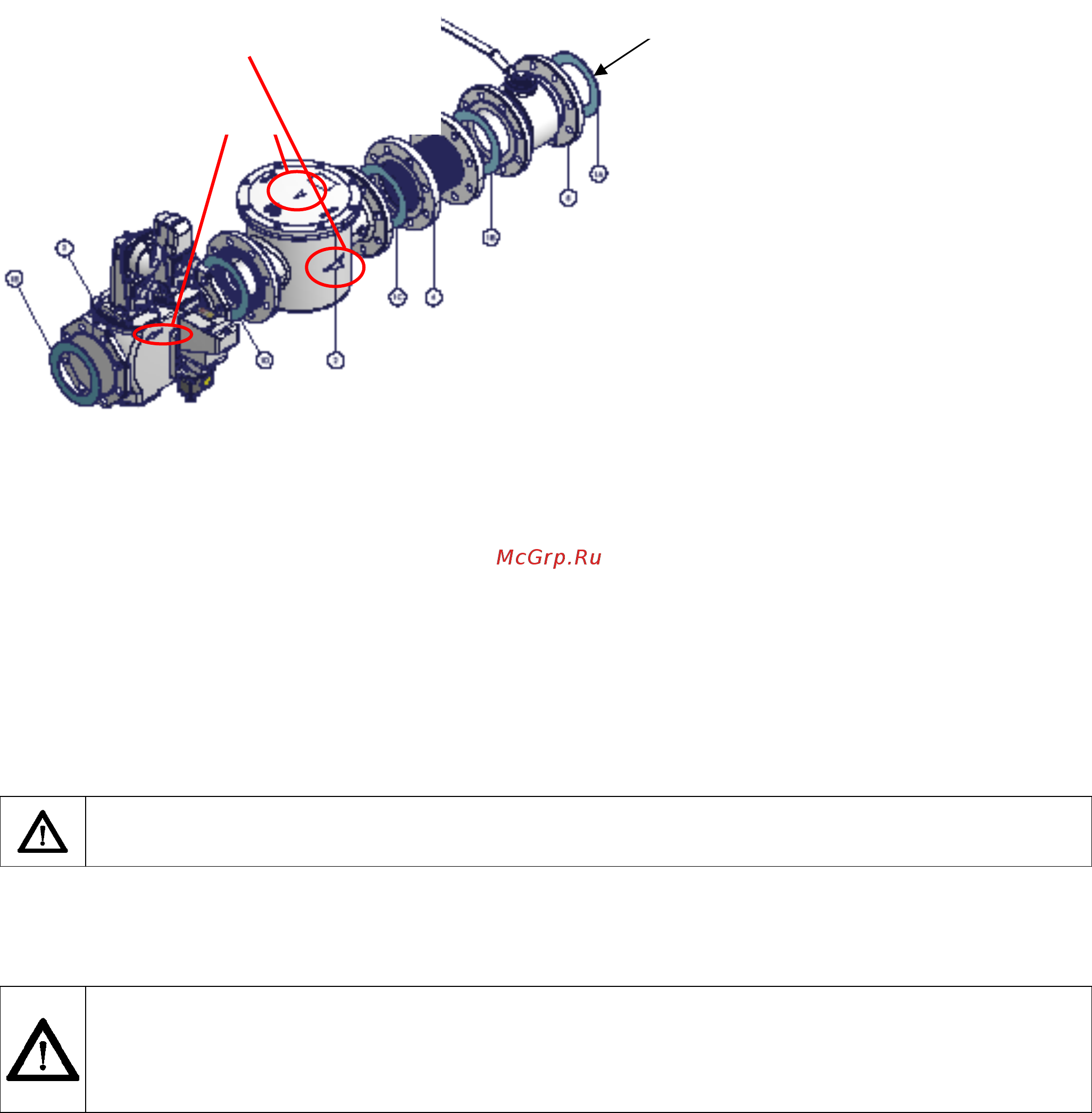

Рис. 4 - Пример газовой рампы
Для того, чтобы смонтировать газовую рампу, действовать следующим образом:
1-а) при резьбовых соединениях: использовать соответствующую оснастку, подходящую для применяемого типа
газа,
1 - б) при фланцевых соединениях: между соседними компонентами устанавливать прокладку (1A..1E - Рис. 4),
совместимую с используемым газом,
2) закрепить все компоненты винтами, следуя данным схемам и соблюдая нужное направление
при монтаже
каждого элемента.
ПРИМЕЧАНИЕ: Антивибрационная муфта, ручной отсечной газовый кран и прокладки - не входят в стандартную
поставку.
ВНИМАНИЕ: после монтажа газовой рампы согласно схеме на Рис. 4, необходимо провести тестирование на
герметичность газового контура, согласно требований действующих нормативов.
Ниже приводятся процедуры монтажа клапанных групп, используемых на разных рампах.
- рампы резьбовые с Multibloc Dungs MB-DLE, MBC..SE 1200 или Siemens VGD20..
- рампы фланцевые с Multibloc Dungs MBC..SE 1900-3100-5000 или Siemens VGD40..
Внимание: рекомендуется устанавливать фильтр и газовые клапаны таким образом, чтобы во время
техобслуживания и чистки фильтров (как тех, которые не входят в клапанную группу, так и тех, которые
находятся внутри клапанной группы) посторонние материалы не попали внутрь клапанов (см. главу
"Техобслуживание").
Газовые клапаны Siemens VGD20.. и VGD40.. - Вариант с SKP2.. (встроенным
стабилизатором давления)
Монтаж
Для монтажа двойного газового клапана VGD..., требуются 2 фланца (для мод. VGD20..фланцы имеют резьбу);
во избежание попадания посторонних тел в клапан, в первую очередь установить фланцы;
на трубопроводе, почистить установленные компоненты и затем смонтировать клапан;
направление потока газа должно следовать указанию стрелки, изображенной на корпусе клапана;
убедиться
в том, что болты на фланцах тщательно затянуты;
проверить на герметичность подсоединения всех компонентов;
убедиться, что О-образные прокладки правильно расположены между фланцами и клапаном (только для
VGD20...)
убедиться, что прокладки правильно расположены между фланцами (только для VGD40...)
Подсоединить трубку для отбора давления газа (на рисунке ТР) к соответствующим соединительным деталям,
расположенным на газопроводе, после газовых клапанов: давление газа должно отбираться на расстоянии
равном примерно 5 номинальным диаметрам трубопровода.
Подсоедините трубку для отбора давления газа (TP на рисунке - трубка поставляется раздельно с наружным
диаметром 8 мм) к специальным соединениям газопровода после газовых клапанов.
Сеть подачи газа
стрелки “направление” для монтажа
Обозначение
1A..1E Прокладка
2 Фильтр газовый
3 Группа газового клапана
4 Антивибрационная муфта
5 Ручной кран для отсечения газа
