Уровень Service - Сервисная служба

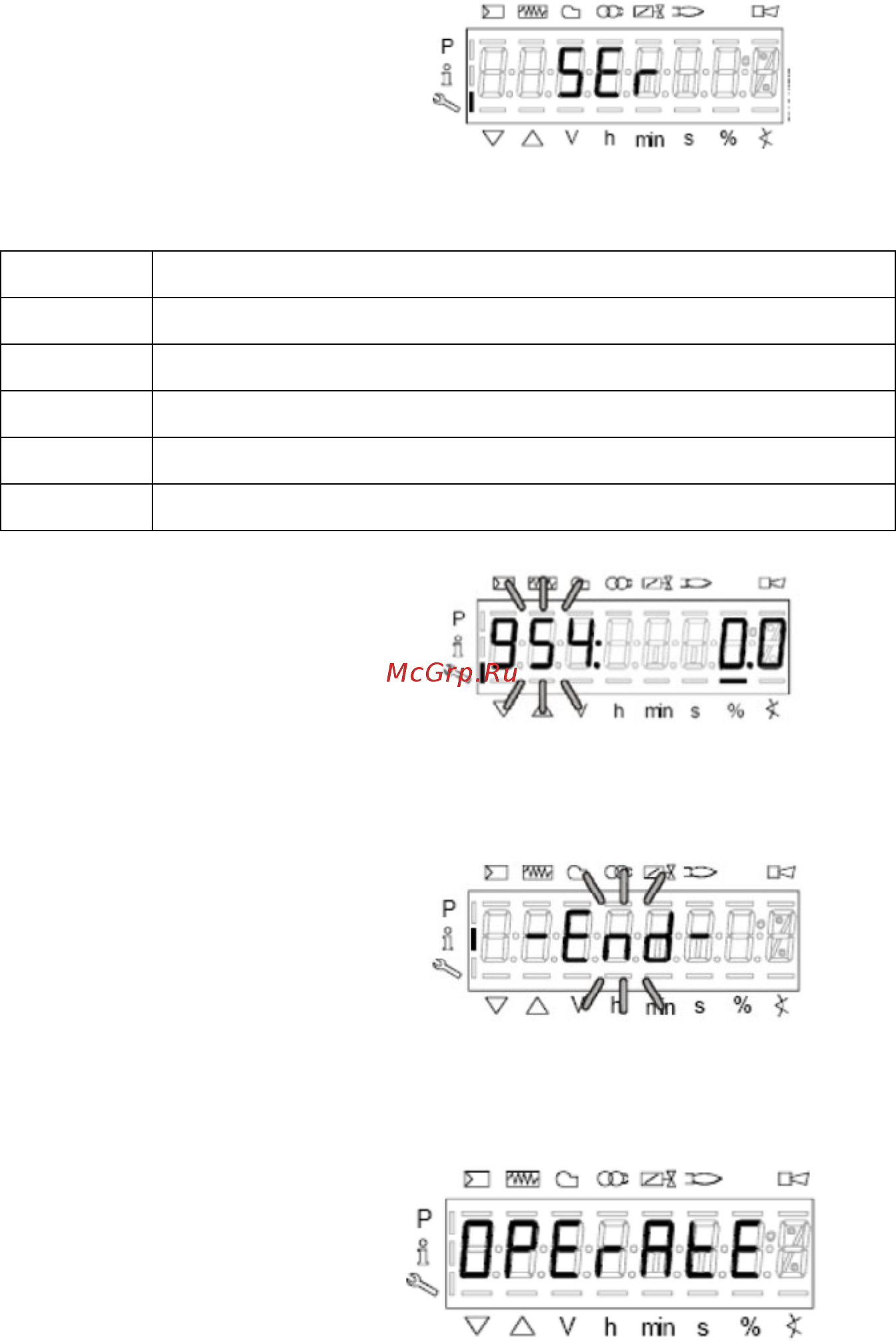

Чтобы получить доступ к модальности Service, нажать на кнопку InFo, пока не визуализируется:
Уровень Service позволяет визуализировать информацию по интенсивности пламени, положению сервоприводов,
количеству и кодам блокировок:
Параметр Описание
954 Интенсивность пламени
121 % мощности на выходе, если указано = автоматическая работа
922 Положение сервоприводов,, 00= топливо; 01= воздух
161 Количество блокировок
701..725 Архив блокировок (См. главу 23 инструкций)
1. первый визуализируемый параметр - “954”: справа указывается интенсивность пламени в процентах. Нажав на
кнопку + или - можно пройтись по перечню параметров.
2. После достижения последнего параметра, нажав опять на кнопку +, на дисплее появится мигающая надпись End
Нажать InFo на более чем три секунды или ESC для того, чтобы выйти из модальности InFo и вернуться на
основной дисплей (Operate - работа)
Для программирования менеджера LMV2x и составления кривых, необходимо обратиться к соответствующим
прилагаемым инструкциям.
