Leran GEC 3311 AT [11/36] Характеристики

Подсоединение с помощью гибкого присоединительного рукава при подсоединении с помощью гибкого присоединительного рукава должны быть соблюдены следующие требования выбранный гибкий присоединительный рукав должен 9

Подсоединение шнура питания плита подключается к электросети однофазного переменного тока номинальным напряжением 220 в и частотой 50 гц розетка должна находиться в легкодоступном месте плита поставленная на рабочее место не должна ее закрывать 10

Устройство и принцип работы 10

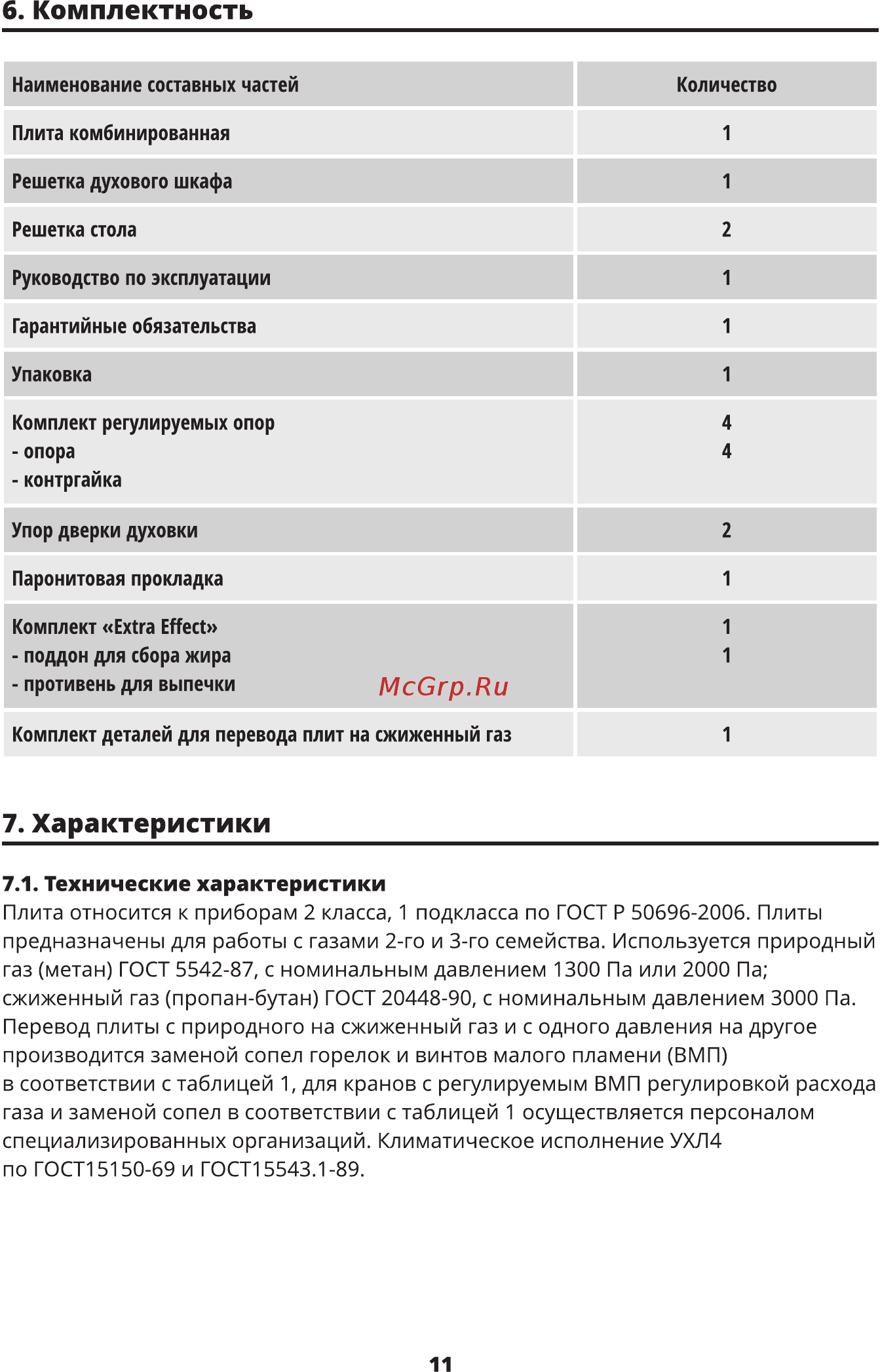

Комплектность 11

Технические характеристики плита относится к приборам 2 класса 1 подкласса по гост р 50696 2006 плиты предназначены для работы с газами 2 го и 3 го семейства используется природный газ метан гост 5542 87 с номинальным давлением 1300 па или 2000 па сжиженный газ пропан бутан гост 20448 90 с номинальным давлением 3000 па перевод плиты с природного на сжиженный газ и с одного давления на другое производится заменой сопел горелок и винтов малого пламени вмп в соответствии с таблицей 1 для кранов с регулируемым вмп регулировкой расхода газа и заменой сопел в соответствии с таблицей 1 осуществляется персоналом специализированных организаций климатическое исполнение ухл4 по г0ст15150 69 и гост15543 89 11

Характеристики 11

Обозначение gec 3311 w gec 3311 at число горелок стола шт число электроконфорок шт о объем духовки л 0 напряжение электросети в 20 класс защиты i класс энергоэффективности а габариты ширина х глубина х высота см 50x56x85 масса кг не более 0 присоединительная резьба газопровода g 1 2 время срабатывания кранов с устройством газ контроль при замыкании сек не более 0 время отключения подачи газа с момента погасания пламени для кранов с газ контролем сек не более 90 12

Примечание в графах маркировка сопла и вмп указана маркировка которая соответствует диаметру отверстия сопла в мм х 100 сменные сопла и вмп поставляются по отдельному заказу для плит оснащённых кранами с регулируемым вмп настройка расхода газа производится поворотом вмп регулирование производится до обеспечения устойчивого горения на малом пламени при переводе на другое давление газа необходимо заменить сопла горелок и отрегулировать расход газа через вмп без замены вмп 12

Эксплуатационные характеристики суммарный вес продуктов располагаемых на решётке духовки не более кг суммарный вес продуктов располагаемых на противне духовки не более кг суммарный вес продукта располагаемого на вертеле не более кг 12

Горелки стола 13

Панель управления 13

Автоматически при повороте рукоятки крана в положение в зависимости от комфортности плиты 14

В плитах оснащённых электророзжигом горелки стола зажигаются от искры 14

Высоковольтного разряда при разжигании горелок между разрядником и горелкой на всех конфорках проскакивает искра разжигается горелка на которую подаётся газ 14

Зажигание горелки стола с автоматическим розжигом без устройства газ контроль 1 нажать и удерживая нажатой повернуть рукоятку крана в положение уг 2 после появления пламени перевести рукоятку крана в рабочую зону между положениями большое пламя и малое пламя если горелка не зажглась вернуть рукоятку крана в положение закрыто и повторить розжиг снова 3 установить рукоятку в нужное вам положение 14

Розжиг может производиться от кнопки на панели управления или 14

Электророзжиг 14

Духовой шкаф 15

Возможные режимы работы духового шкафа 16

Для включения нагревательных элементов 16

Духовой шкаф включается в работу в следующей последовательности ручкой переключателя режимов установить 16

Необходимо повернуть по часовой 16

Нужный вам режим работы духового шкафа повернув ручку в любую сторону и установив ее на нужный значок при этом над ручкой загорается красная сигнальная лампочка что означает готовность духового шкафа к работе но нагреватели при этом не включаются 16

При достижении заданной температуры терморегулятор отключит нагревательные элементы и привод вертела а желтая сигнальная лампочка погаснет такой режим будет сохраняться до тех пор пока температура в духовом шкафу не снизится до заданного предела после этого терморегулятор 16

При этом над ручкой загорается желтая сигнальная лампочка 16

Стрелке ручку терморегулятора и установить выбранный температурный интервал 16

Гриль 17

Конвектор 18

Крышка плиты 18

Хозяйственный отсек 18

Рекомендации 19

Уход за плитой 21

Для проведения работ по очистке стекол дверцы духовки вы можете разобрать дверцу 23

Для разборки дверцы духовки необходимо 1 положить дверцу на ткань горизонтально внутренним стеклом вверх 2 отвернуть 4 винта крепления металлических профилей дверцы поддерживая ручку от падения 3 разобрать дверцу и провести необходимые работы 4 сборку дверцы провести в обратной последовательности 23

Установку дверцы производить в обратной последовательности 23

Замена лампы 24

Если что то не так 25

Работы выполняются сервисной службой 25

Рекомендации ремонтным службам 26

Транспортирование и хранение 28

Утилизация 28

Перечень национальных стандартов 29

Конструкция плиты постоянно совершенствуется поэтому изготовитель оставляет за собой право изменения конструкции без внесения изменений в руководство 30

Сводная характеристика плиты 30

Дополнительная информация 31

Гарантийные 32

Условия 32
