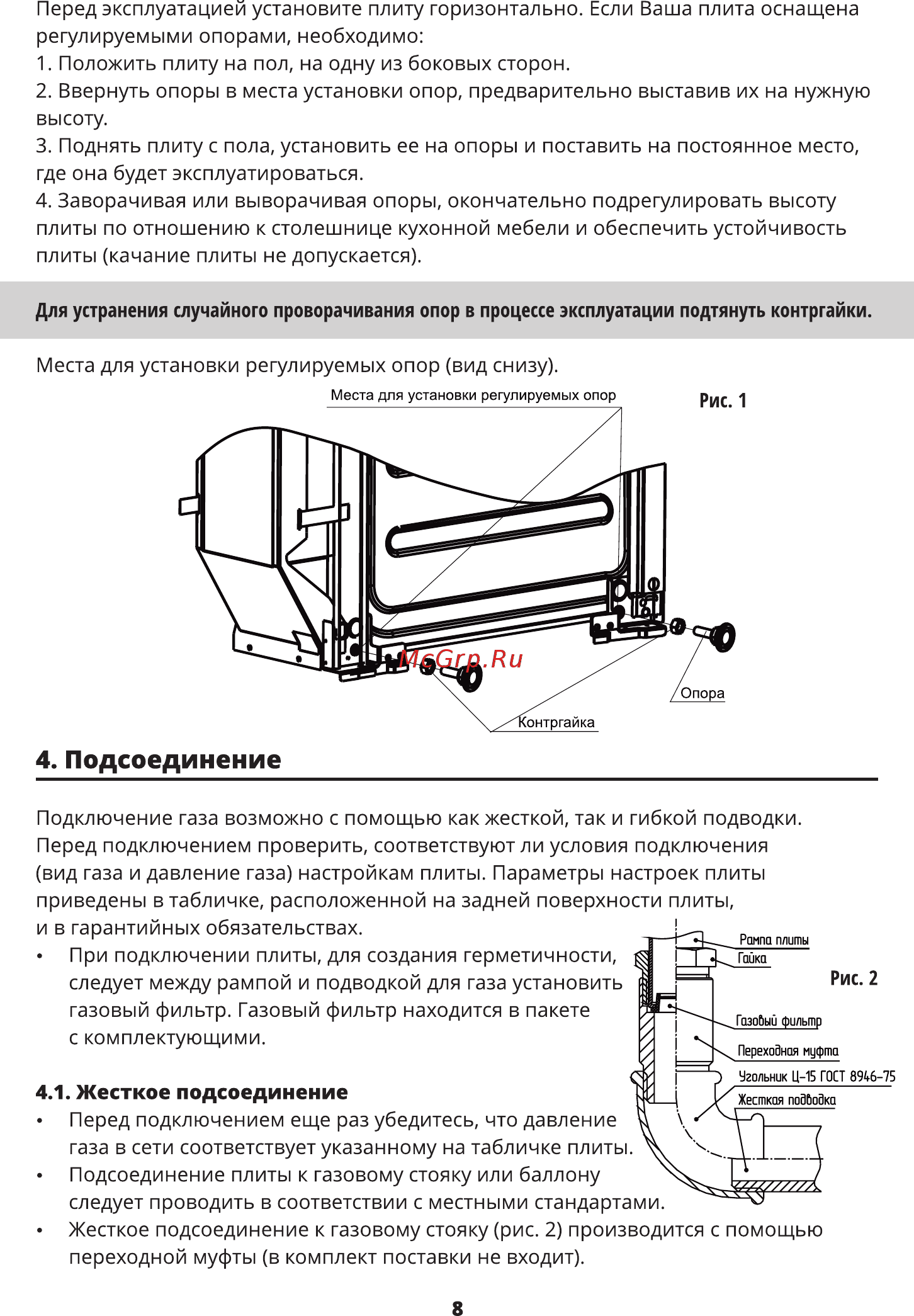

Перед эксплуатацией установите плиту горизонтально Если Ваша плита оснащена регулируемыми опорами необходимо 1 Положить плиту на пол на одну из боковых сторон 2 Ввернуть опоры в места установки опор предварительно выставив их на нужную высоту 3 Поднять плиту с пола установить ее на опоры и поставить на постоянное место где она будет эксплуатироваться 4 Заворачивая или выворачивая опоры окончательно подрегулировать высоту плиты по отношению к столешнице кухонной мебели и обеспечить устойчивость плиты качание плиты не допускается Для устранения случайного проворачивания опор в процессе эксплуатации подтянуть контргайки Места для установки регулируемых опор вид снизу 4 Подсоединение Подключение газа возможно с помощью как жесткой так и гибкой подводки Перед подключением проверить соответствуют ли условия подключения вид газа и давление газа настройкам плиты Параметры настроек плиты приведены в табличке расположенной на задней поверхности плиты и в гарантийных обязательствах Рампа плиты При подключении плиты для создания герметичности Гайка РИС 2 следует между рампой и подводкой для газа установить газовый фильтр Газовый фильтр находится в пакете Газовый фильтр с комплектующими Переходная муфта Угольник Ц 15 ГОСТ 8946 75 4 1 Жесткое подсоединение Жесткая подвоЗка Перед подключением еще раз убедитесь что давление газа в сети соответствует указанному на табличке плиты Подсоединение плиты к газовому стояку или баллону следует проводить в соответствии с местными стандартами Жесткое подсоединение к газовому стояку рис 2 производится с помощью переходной муфты в комплект поставки не входит 8
