Leran GC 3018 W [9/32] Подсоединение с помощью гибкого присоединительного рукава при подсоединении с помощью гибкого присоединительного рукава должны быть соблюдены следующие требования выбранный гибк...

Содержание

• Плита газовая 1
• Руководство по эксплуатации 1
• Уважаемый покупатель 3
• Содержание 4
• Важные рекомендации 5
• Требования безопасности 6
• Установка 7
• Подсоединение 8
• В зоне горячего воздуха дымохода и касаться задней стенки плиты рис 4 9
• Гибкий присоединительный рукав должен быть 9
• Гибкий присоединительный рукав не должен ничем пережиматься иметь 9
• Гибкий присоединительный рукав не должен проходить 9
• Доступен для осмотра по всей длине 9
• Если гибкий присоединительный рукав имеет повреждения он должен 9
• Заменяться целиком ремонт недопустим 9
• Иметь сертификат соответствия и документ указывающий дату изготовления срок службы и замены 9
• Перегибы и испытывать растягивающие усилия 9
• Подсоединение с помощью гибкого присоединительного рукава при подсоединении с помощью гибкого присоединительного рукава должны быть соблюдены следующие требования выбранный гибкий присоединительный рукав должен 9
• Устройство и принцип работы 10
• Комплектность 11
• Технические характеристики плита относится к приборам 2 класса 1 подкласса по гост р 50696 2006 плиты предназначены для работы с газами 2 го и 3 го семейства используется природный газ метан гост 5542 87 с номинальным давлением 1300 па или 2000 па сжижен ный газ пропан бутан гост 20448 90 с номинальным давлением 3000 па перевод плиты с природного на сжиженный газ и с одного давления на другое производится заменой сопел горелок и винтов малого пламени вмп в соответствии с таблицей 1 для кранов с регулируемым вмп регулировкой расхода газа и заменой сопел в соответствии с таблицей 1 осуществляется персоналом специализированных орга низаций климатическое исполнение ухл4 по г0ст15150 69 и г0ст15543 89 11
• Характеристики 11
• Обозначение сс 3018 w число горелок стола шт диапазон температуры в духовке с терморегулятором с 140 270 объем духовки л 0 напряжение электросети в 220 класс защиты i максимальная потребляемая мощность вт 0 габариты ширина х глубина х высота см 50x56x85 масса кг не более 7 присоединительная резьба газопровода о 1 2 время срабатывания кранов с устройством газ контроль при замыкании для горелок духовки сек не более 5 время отключения подачи газа с момента погасания пламени для кранов с газ контролем для горелок духовки сек не более 0 12
• Примечание в графах маркировка сопла и вмп указана маркировка которая соответствует диаметру отверстия сопла в мм х 100 сменные сопла и вмп поставляются по отдельному заказу для плит оснащённых кранами с регулируемым вмп настройка расхода газа производится поворотом вмп регулирование производится до обеспечения устойчивого горения на малом пламени 12
• Эксплуатационные характеристики суммарный вес продуктов располагаемых на решётке духовки не более кг суммарный вес продуктов располагаемых на противне духовки не более кг суммарный вес продукта располагаемого на вертеле не более кг 12
• Горелки стола 13
• Панель управления 13
• Автоматически при повороте рукоятки крана в положение в зависимости от комфортности плиты 14
• В плитах оснащённых электророзжигом горелки стола зажигаются от искры 14
• Высоковольтного разряда при разжигании горелок между разрядником и горелкой на всех конфорках проскакивает искра разжигается горелка на которую подаётся газ 14
• Зажигание горелки стола с автоматическим розжигом без устройства газ контроль 1 нажать и удерживая нажатой повернуть рукоятку крана в положение ут 2 после появления пламени перевести рукоятку крана в рабочую зону между положениями большое пламя и малое пламя если горелка не зажглась вернуть рукоятку крана в положение закрыто и повторить розжиг снова 3 установить рукоятку в нужное вам положение 14
• Розжиг может производиться от кнопки на панели управления или 14
• Электророзжиг 14
• Духовка 15
• Крышка плиты 16
• Хозяйственный отсек 16
• Рекомендации 17
• Уход за плитой 19
• Для проведения работ по очистке стекол дверцы духовки вы можете разобрать дверцу 21
• Для разборки дверцы духовки необходимо 1 положить дверцу на ткань горизонтально внутренним стеклом вверх 2 отвернуть 4 винта крепления металлических профилей дверцы поддерживая ручку от падения 3 разобрать дверцу и провести необходимые работы 4 сборку дверцы провести в обратной последовательности 21
• Установку дверцы производить в обратной последовательности 21
• Замена лампы 22
• Если что то не так 23
• Работы выполняются сервисной службой 23
• Рекомендации ремонтным службам 24
• Транспортирование и хранение 26
• Утилизация 26
• Перечень национальных стандартов 27
• Конструкция плиты постоянно совершенствуется поэтому изготовитель оставляет за собой право изменения конструкции без внесения изменений в данное руководство 28
• Сводная характеристика плиты gc 3018 w 28
• Дополнительная информация 29

Похожие устройства

• Leran ITC 106 Инструкция по эксплуатации
• Leran HPCI 206 W Инструкция по эксплуатации
• Leran CDW 55-067 WHITE Инструкция по эксплуатации
• Leran FDW 64-1485 S Инструкция по эксплуатации
• Leran FDW 44-1063 W Инструкция по эксплуатации
• Leran FDW 44-1063 S Инструкция по эксплуатации
• Leran CDW 55-067 SILVER Инструкция по эксплуатации
• Leran MCR 5064 PR Инструкция по эксплуатации
• Leran MCR 5064 PR Книга рецептов
• Leran MCS-5054 Инструкция по эксплуатации
• Leran MCS-5054 Книга рецептов
• Leran MCS-5070 Инструкция по эксплуатации
• Leran MCS-5070 Книга рецептов
• Leran BM 2058 ST Инструкция по эксплуатации
• Leran TO 3322 B Инструкция по эксплуатации
• Leran TO 4831 B Инструкция по эксплуатации
• Leran TO 3837 B Инструкция по эксплуатации
• Leran TO 1812 W Инструкция по эксплуатации
• Leran TO 2628 W Инструкция по эксплуатации
• Leran TO 3330 W Инструкция по эксплуатации

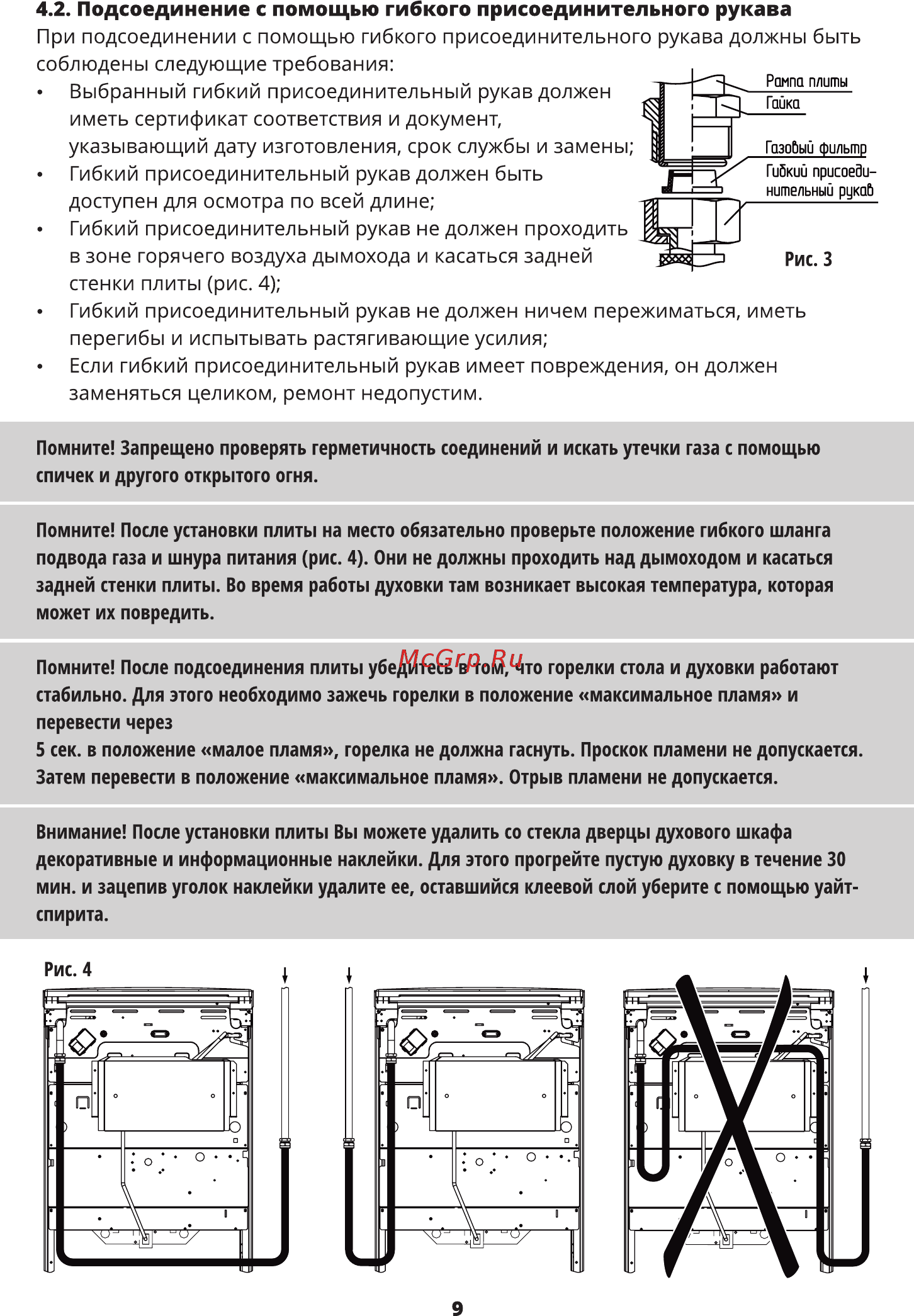

4 2 Подсоединение с помощью гибкого присоединительного рукава При подсоединении с помощью гибкого присоединительного рукава должны быть соблюдены следующие требования Выбранный гибкий присоединительный рукав должен иметь сертификат соответствия и документ указывающий дату изготовления срок службы и замены Гибкий присоединительный рукав должен быть доступен для осмотра по всей длине Гибкий присоединительный рукав не должен проходить в зоне горячего воздуха дымохода и касаться задней стенки плиты рис 4 Гибкий присоединительный рукав не должен ничем пережиматься иметь перегибы и испытывать растягивающие усилия Если гибкий присоединительный рукав имеет повреждения он должен заменяться целиком ремонт недопустим Помните Запрещено проверять герметичность соединений и искать утечки газа с помощью спичек и другого открытого огня Помните После установки плиты на место обязательно проверьте положение гибкого шланга подвода газа и шнура питания рис 4 Они не должны проходить над дымоходом и касаться задней стенки плиты Во время работы духовки там возникает высокая температура которая может их повредить Помните После подсоединения плиты убедитесь в том что горелки стола и духовки работают стабильно Для этого необходимо зажечь горелки в положение максимальное пламя и перевести через 5 сек в положение малое пламя горелка не должна гаснуть Проскок пламени не допускается Затем перевести в положение максимальное пламя Отрыв пламени не допускается Внимание После установки плиты Вы можете удалить со стекла дверцы духового шкафа декоративные и информационные наклейки Для этого прогрейте пустую духовку в течение 30 мин и зацепив уголок наклейки удалите ее оставшийся клеевой слой уберите с помощью уайтспирита 9
