Cuenod C.120 GX 507 T1 [10/32] Чертеж с размерами
![Cuenod C.210 GX 507/8 T3 [10/32] Чертеж с размерами](/views2/1435031/page10/bga.png)
10/2008 - Art. Nr. 13 013 478E10
DEFGH
VGD20.507 186 292 734 344 Rp2
VGD40.065 290 292 740 365 DN65
VGD40.080 320 312 746 375 DN80

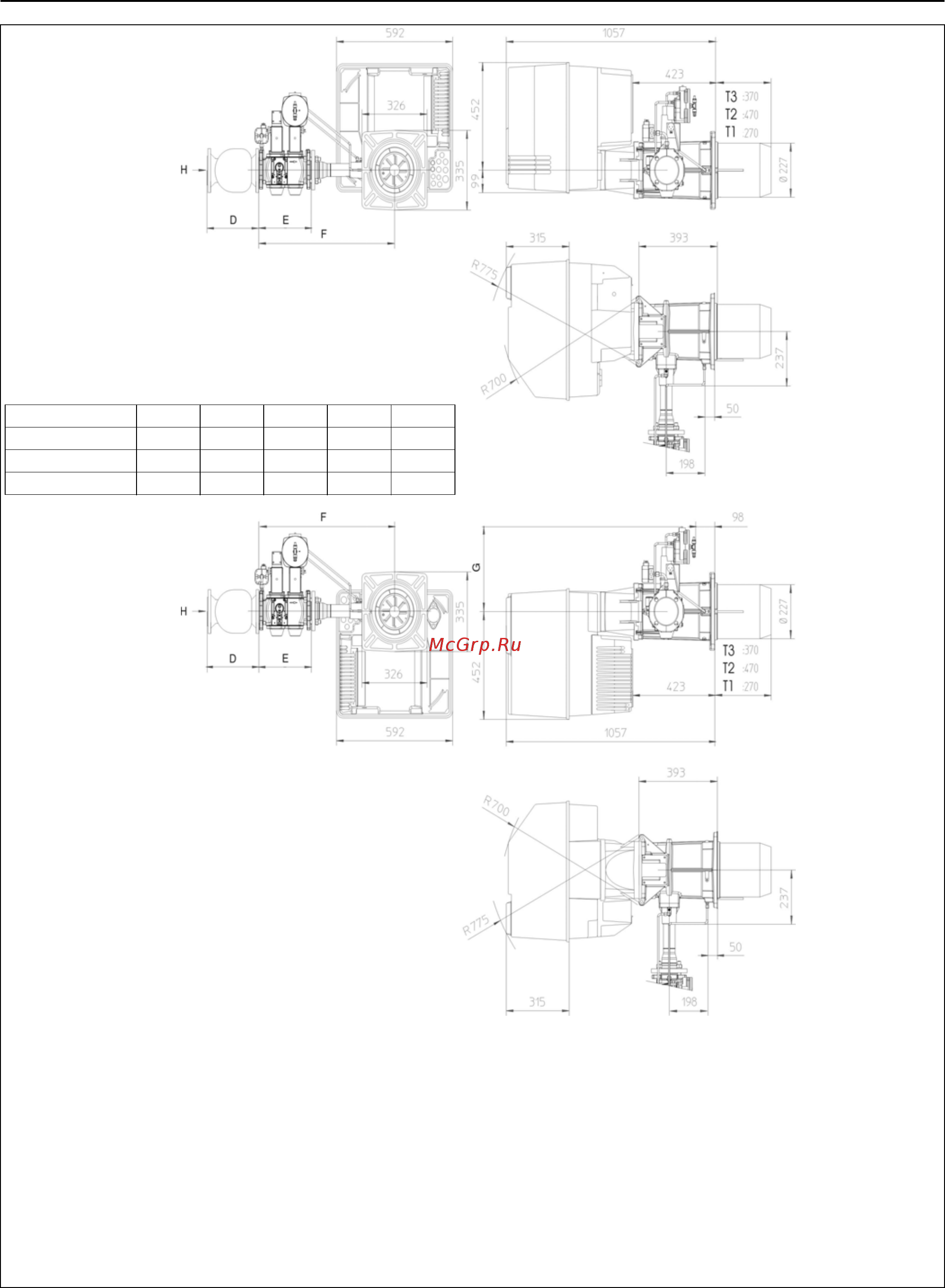

Space requirements and dimensions
Leave a space of at least 0.6 metres on
each side of the burner for maintenance
purposes.
Boiler-house ventilation
Volume of fresh air required is 1.2 m
3
/
kWh produced at the burner.
Gas manifold
Can only be installed horizontally, on the
right or on the left.
Maßbild und Abmessungen
Für Servicearbeiten ist ein freier
Abstand von min. 0,6m auf jeder Seite
des Brenners sicherzustellen.
Heizraumbelüftung
Die nötige Frischluftzufuhr beträgt
1,2 m
3
/kWh am Brenner.
Gasarmaturgruppe
Montage waagrecht rechts oder links
möglich
Чертеж с размерами
RДля техухода с каждой стороны
горелки должно быть оставлено
свободное место как минимум 0,6 м.
Вентиляция котельного
помещения
Подача свежего воздуха должна
составлять 1,2 м
3
/кВтч мощности
горелки.
Газорегулирующая арматура
Возможен горизонтальный монтаж
справа или слева.
Encombrement Dimensions
Dimensioni d’ingombro
Dimensiones Medidas
Space requirements and dimensions
Maßbild und Abmessungen
Чертеж с размерами
