11/2009 - Art. Nr. 4200 1018 3800A 31
Работа

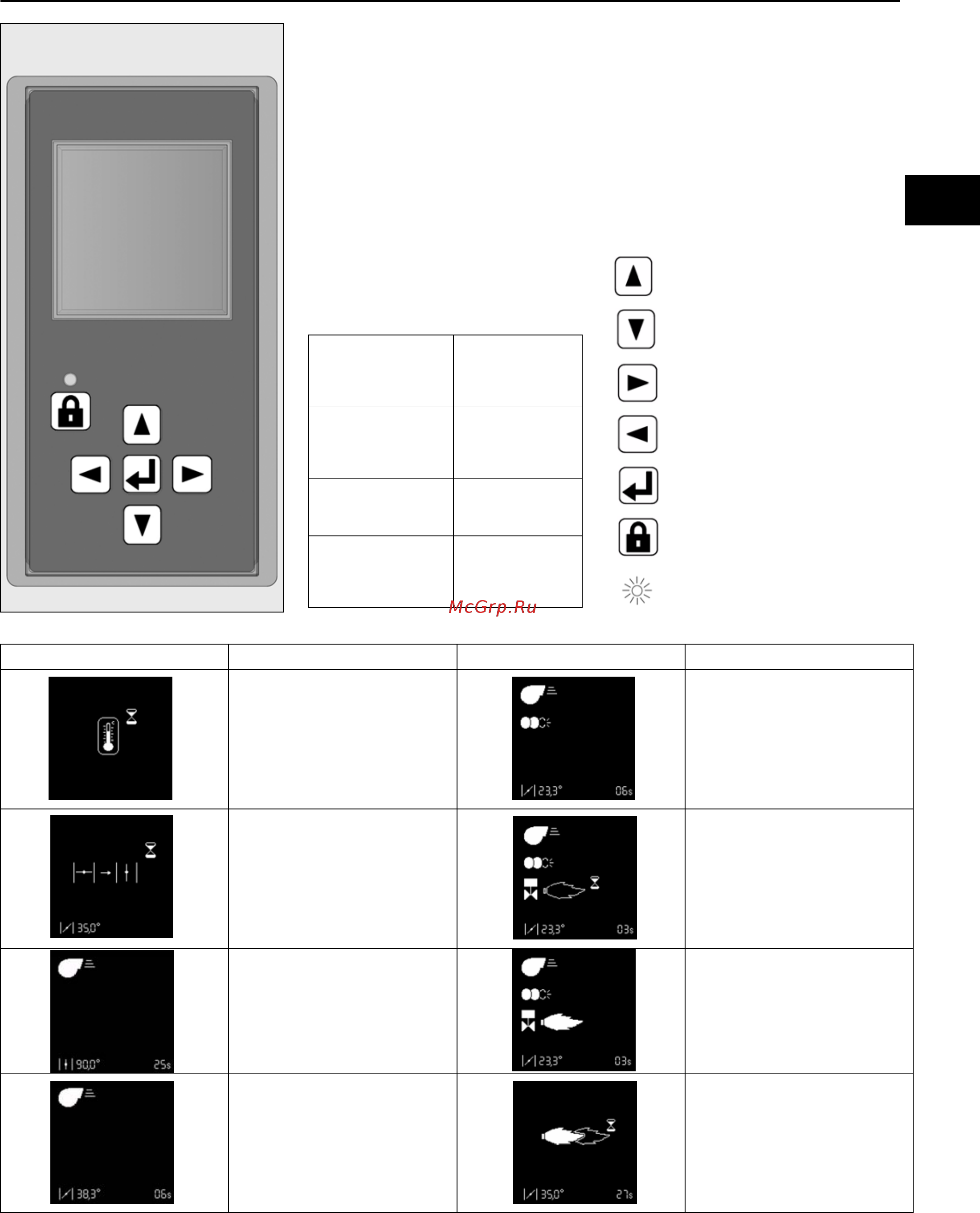

Блок управления и безопасности TCG 2xx
Газовый блок управления и TCG 2xx
управляет и отслеживает работу
наддувочной горелки. Благодаря
тому, что ход программ управляется
микропроцессором, обеспечивается
стабильная работа на длительном
промежутке времени, независимо от
изменения напряжения электросети и
окружающей температуры. Блок
защищен от падения электрического
напряжения. Если напряжение сети
падает ниже минимального значения,
блок управления выключается и
подает аварийный сигнал. Как только
напряжение достигает рабочего
значения, блок управления
включается автоматически.
Нажатие на кнопку
разблокировки
блока в течение ...
... вызывает ...
... 1 секунды ... разблокировку
блока
управления.
... 2 секунд ... блокировку блока
управления.
... 9 секунд ... удаление
статистических
данных
Перемещение курсора вверх.
Перемещение курсора вниз.
Увеличение отображаемого
значения.
Уменьшение отображаемого
значения.
Изменение / подтверждение
указываемого значения.
Разблокировка блока.
Красный светодиод (мигает в
случае неисправности).
Блокировка и разблокировка
Блок может быть заблокирован
(переход в режим безопасности)
кнопкой разблокировки и
разблокирован (сброс
неисправности) при условии, что блок
находится под напряжением.
Перед тем как
осуществить
монтаж или демонтаж блока,
отключите устройство от
электропитания. Открывать
блок или производить
ремонтные работы запрещено!
Экран Описание Экран Описание
Ожидание запроса на выработку
тепла котлом
Предварительный розжиг
Открытие воздушной заслонки
для предварительной продувки.
Открытие газового клапана и
время безопасности
Предварительная продувка
Стабилизация пламени и
послерозжиговое время
Закрытие воздушной заслонки до
положения розжига
Наличие пламени и ожидание
разрешения на регулирование
ru
