Cuenod NC29 GX207/8A [7/52] Operation
![Cuenod NC29 GX207/8A [7/52] Operation](/views2/1435328/page7/bg7.png)
11/2009 - Art. Nr. 4200 1018 3800A 7
Operation
TCG 2xx control unit
• menu for setting the
servomotor,
• menu for storing the
servomotor setpoints
in the display
• menu for consulting
faults
• menu for statistical
data
In parallel with its control and safety
functions, the TCH2xx control unit
allows the following to be set:

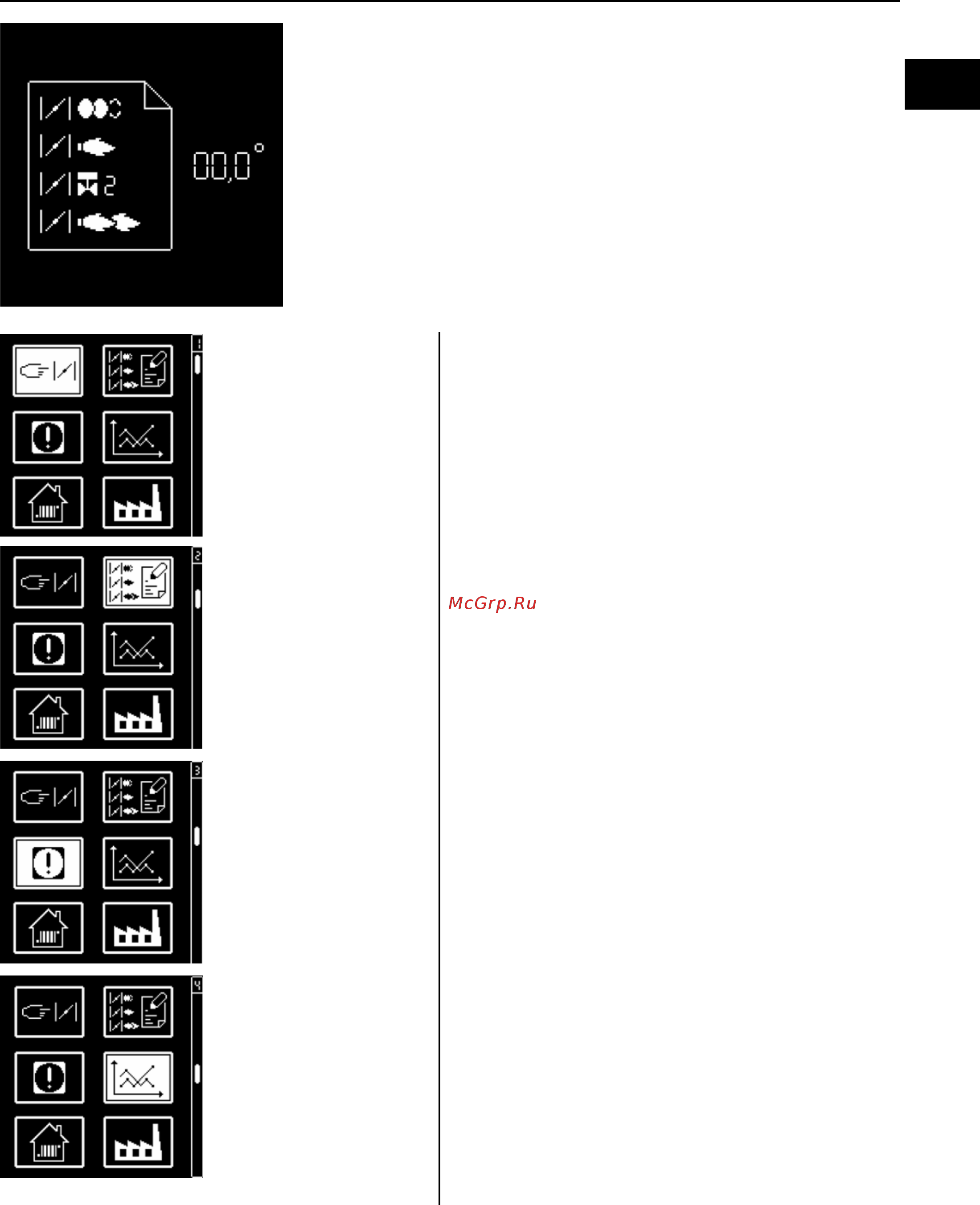

(see illustration)
- the position of the air flap during
ignition
- the position of the air flap during the
1st stage
- the opening position of the stage 2
valve (for switching from 1st to 2nd
stage)
- the position of the air flap during the
2nd stage
- the closing position of the stage 2 air
flap (for switching from 2nd to 1st
stage).
The parameters for the control unit are
set using the display and 5 keys.
Operating values are shown in real time
on the display.
Pressing the keys gives access to 4
menus:
