11/2009 - Art. Nr. 4200 1018 3800A 5
Operation
MBZRDLE gas train
MBZRDLE... B01S.. (two-stage)
Compact unit consisting of:
filter, adjustable pressure switch, non-
adjustable rapid opening and closing
safety valve, adjustable pressure
regulator, main valve (first and second
stage) with adjustable throughput and
hydraulic brake, plus rapid closing.
Default setting:
- Flow rate 1
st
stage and 2
nd
stage, set
to maximum.
- Ignition flow rate and pressure
regulator set to minimum.
Technical data
Input pressure 360 mbar max.
ambient temperature -15 to +70 C°
Voltage 230 V/ 50 Hz
Absorbed output 60 VA
Protection rating IP 54
Gas connection 3/4" Rp or 1" 1/4 Rp
Assembly position:
- Vertical with coil facing upwards
- Horizontal with coil hidden

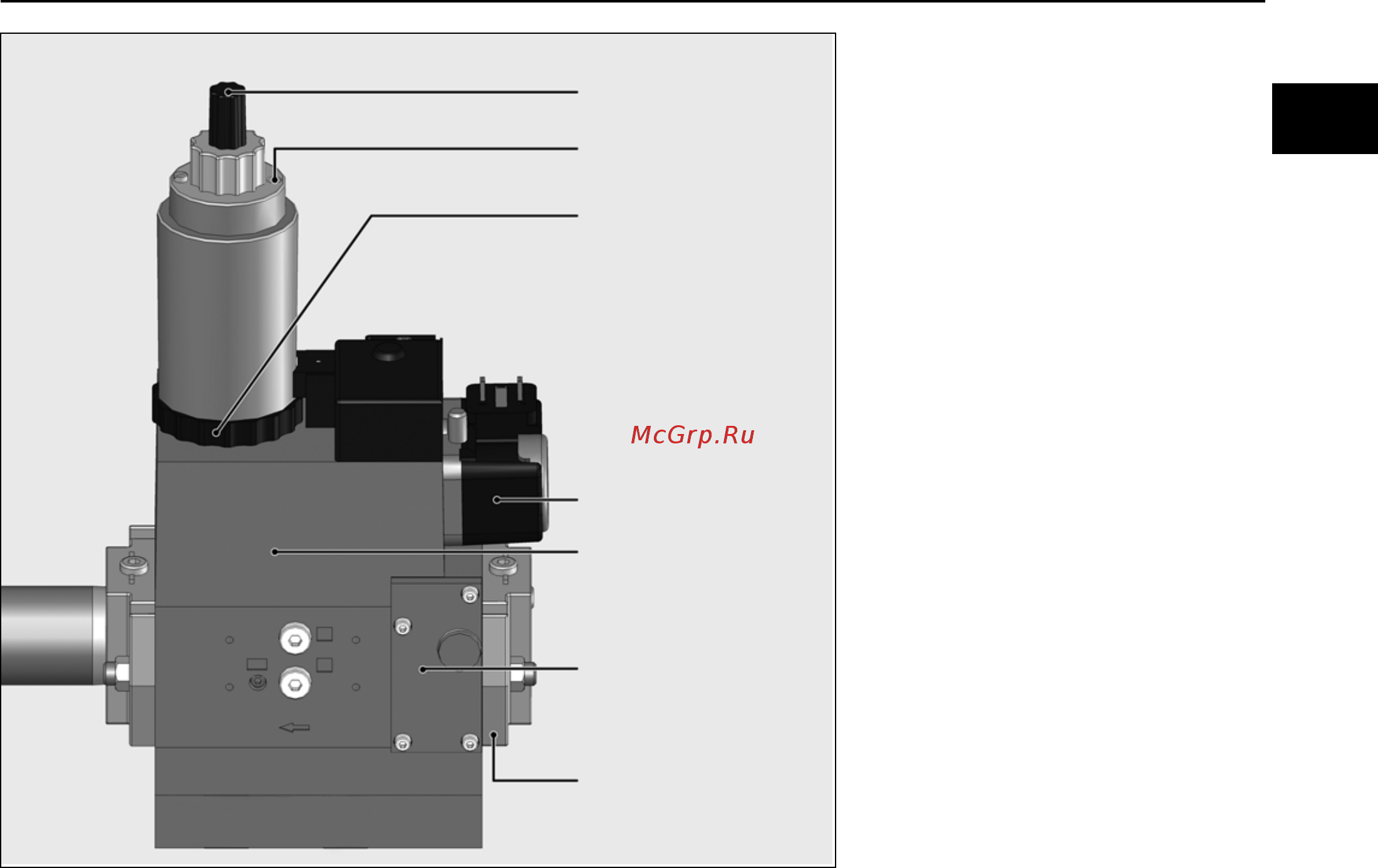

Hydraulic brake
adjustment
Adjustment for stage 2
Adjustment for stage 1
Pressure switch
Solenoid coil
Filter lid
Connecting flange
en
