12

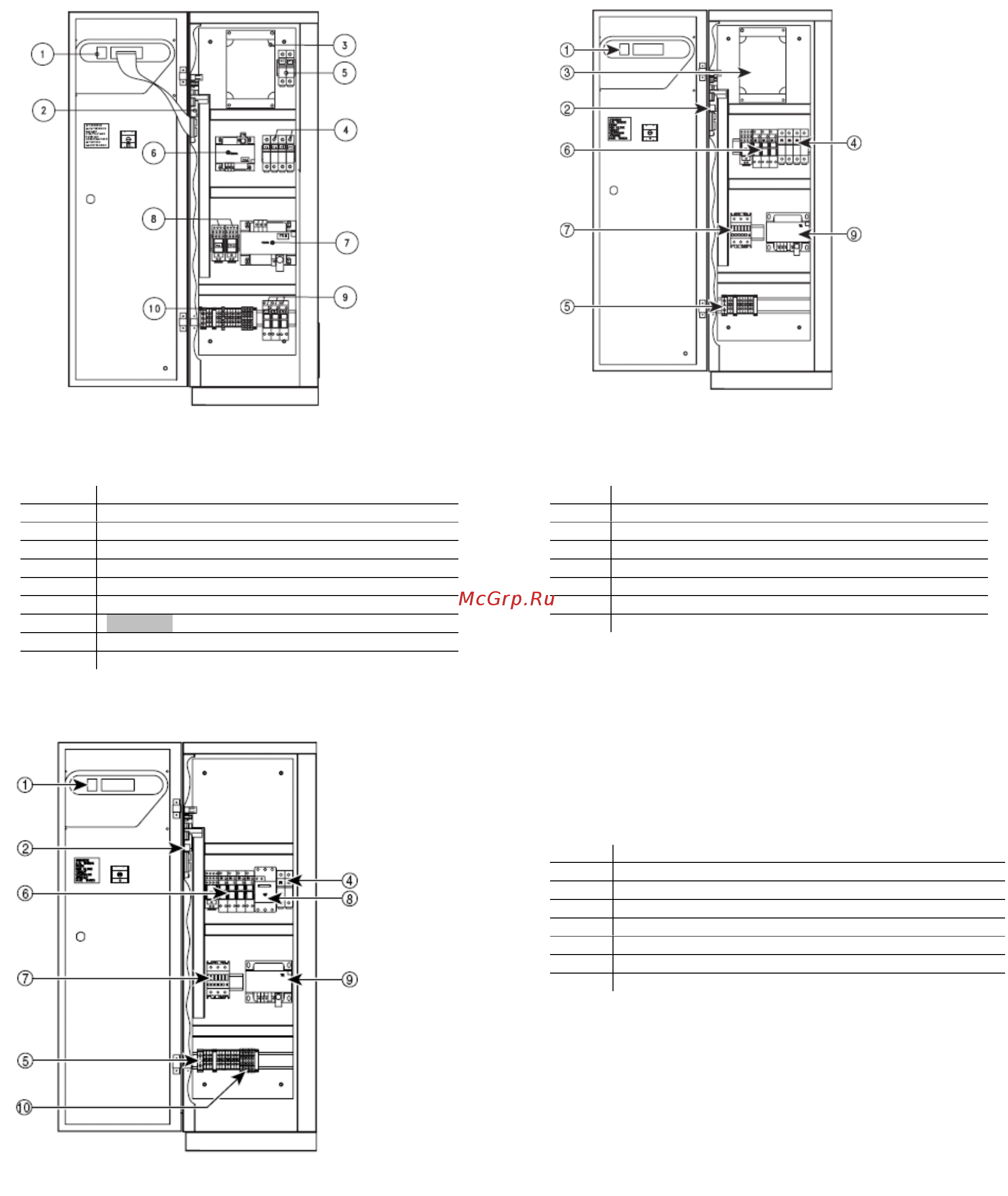

5.1 Компоненты в электрической секции
Версия UAxxxHD2xx с инвертером Версия UAxxxHD1xx с инвертером
Версия UAxxxSLxxx без инвертора
Рис.5.b
Рис.5.c
Поз.
1 Контроллер (вид сзади)
2 Плата ввода-вывода
3 Инвертер
4 Трансформаторный патрон предохранителя
5 Инверторный патрон предохранителя
6 Трансформатор А
7 Трансформатор B
8 Пусковое реле
9 Реле соленоидных клапанов
10 Клеммная колодка
Поз.
1 Контроллер (вид сзади)
2 Плата ввода-вывода
3 Инвертер
4 Патрон предохранителя
5 Клеммная колодка
6 Реле для клапанов стойки
7 Контактор
8 Трансформатор
Поз.
1 Контроллер (вид сзади)
2 Плата ввода-вывода
3 Патрон предохранителя
4 Клеммная колодка
5 Реле для клапанов стойки
6 Контактор
7 Защитное устройство мотора
8 Трансформатор
Рис.5.d
