Carel HUMIFOG UA600* [6/63] Расход воды q

• Версия HD с инвертором может работать в режиме контроля расхода воды или контроля давления.

Режим «Контроль расхода воды» специально разработан для использования одной насосной установки,

обслуживающей один воздуховод/СКВ.

Версия HD с режимом «Контроль расхода воды» предусматривает непрерывную модуляцию расхода воды

(Рис. 1.b).

Это включает в себя изменение скорости насоса и контроль производительности некоторых контуров

форсунок при помощи соленоидных клапанов на распылительной стойке (максимум 8 соленоидных клапанов

на 3 контура производительности).

Равномерное распыление аэрозоля достигается не только за счет микроскопического размера водяных

капель, но также посредством использования распылительной стойки точно приспособленной к размерам

сечения СКВ.

Режим «Контроль давления» разработан для использования одной насосной установки для обслуживания

ряда воздуховодов или помещений (Рис. 1.с): в этой системе, контроллер увлажнителя humiFog регулирует

скорость насоса в соответствии с уставкой давления, увеличивая скорость при падении давления

(открывая больше распылительных контуров) и уменьшая ее при увеличении давления (закрывая

один или более контур).

При такой конфигурации, контроллер увлажнителя humiFog не может напрямую регулировать

влажность и водораспределение: эта операция должна регулироваться внешней системой

управления.

• Версия SL без инвертора была разработана для обеспечения максимально возможной

совместимости с системой увлажнения напрямую в помещение, где распределительная система должна

быть приспособлена к увлажняемой среде.

Для обеспечения оптимального распыления воды

работа этих версий осуществляется под постоянным

давлением, а общее количество форсунок может быть распределено на 3 максимально возможных контура

управления (максимум 3 соленоидных клапана контроля производительности).

Для обслуживания ряда помещений или воздуховодов могут быть приняты особые меры, однако без

регулирования влажности и управления распределительной системой, работа контролируется внешней

системой управления.

На рисунке представлена типовая схема применения увлажнителя в воздуховодах

(Рис. 1.d) или

непосредственно в помещении (Рис 1.e).

Уровень влажности воздуха измеряется комнатным датчиком (1) и отображается контроллером,

установленным в насосной системе увлажнителя humiFog (6).

После этого, контроллер сравнивает уровень влажности, замеренный в помещении с уставкой

влажности, и, при необходимости, запускает систему распыления мелко дисперсного аэрозоля.

Деминерализованная вода, прошедшая обработку в системе обратного осмоса (7) закачивается

насосом humiFog (6) под высоким давлением к коллекторам для распыления в воздуховод или

напрямую в помещение (5), а затем распыляется форсунками (4); вследствие всего этого, вода

превращается в тонко дисперсный аэрозоль.

Так как процесс увлажнение является адиабатическим, испаряясь, аэрозоль увлажняет и

одновременно охлаждает воздух.

Монтаж в воздуховоде/СКВ При монтаже в СКВ необходимо

всегда устанавливать каплеотбойник (2) и

поддон (3).

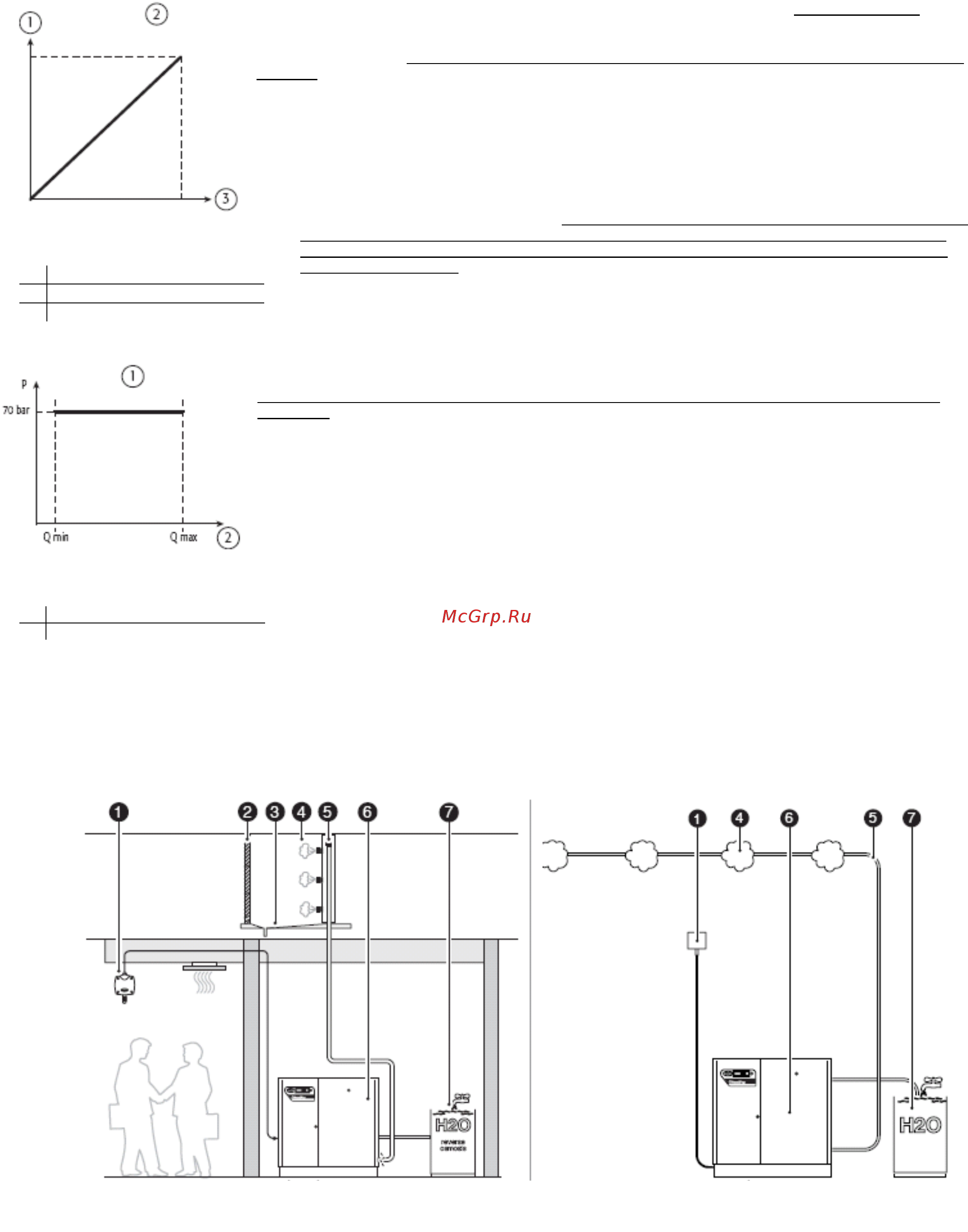

Рис.1.b

1 расход воды Q

2 давление = 25 – 75 бар

3 потребление

Рис.1.с

1 Контроль давления

2 Расход Q

Рис.1.d Рис.1.e
