Carel HUMIFOG UA600* [11/63] Компоненты системы

5. КОМПОНЕНТЫ СИСТЕМЫ

Основными компонентами системы являются:

1. шкаф управления, разделенный на электрическую секцию (с контроллером)

и водный контур (с поршневым насосом);

2. распылительная стойка для СКВ/воздуховодов или распределительная

система для помещений, снабженная соленоидными клапанами и

форсунками;

3. датчики влажности и/или наружный контроллер;

4. система обратного осмоса, не поставляется фирмой Carel S.p.A.

В виду того, что увлажнители humiFog работают только

на

деминерализованной воде, требуется использование системы обратного

осмоса (предельные значения для воды приводятся в параграфе 9.1).

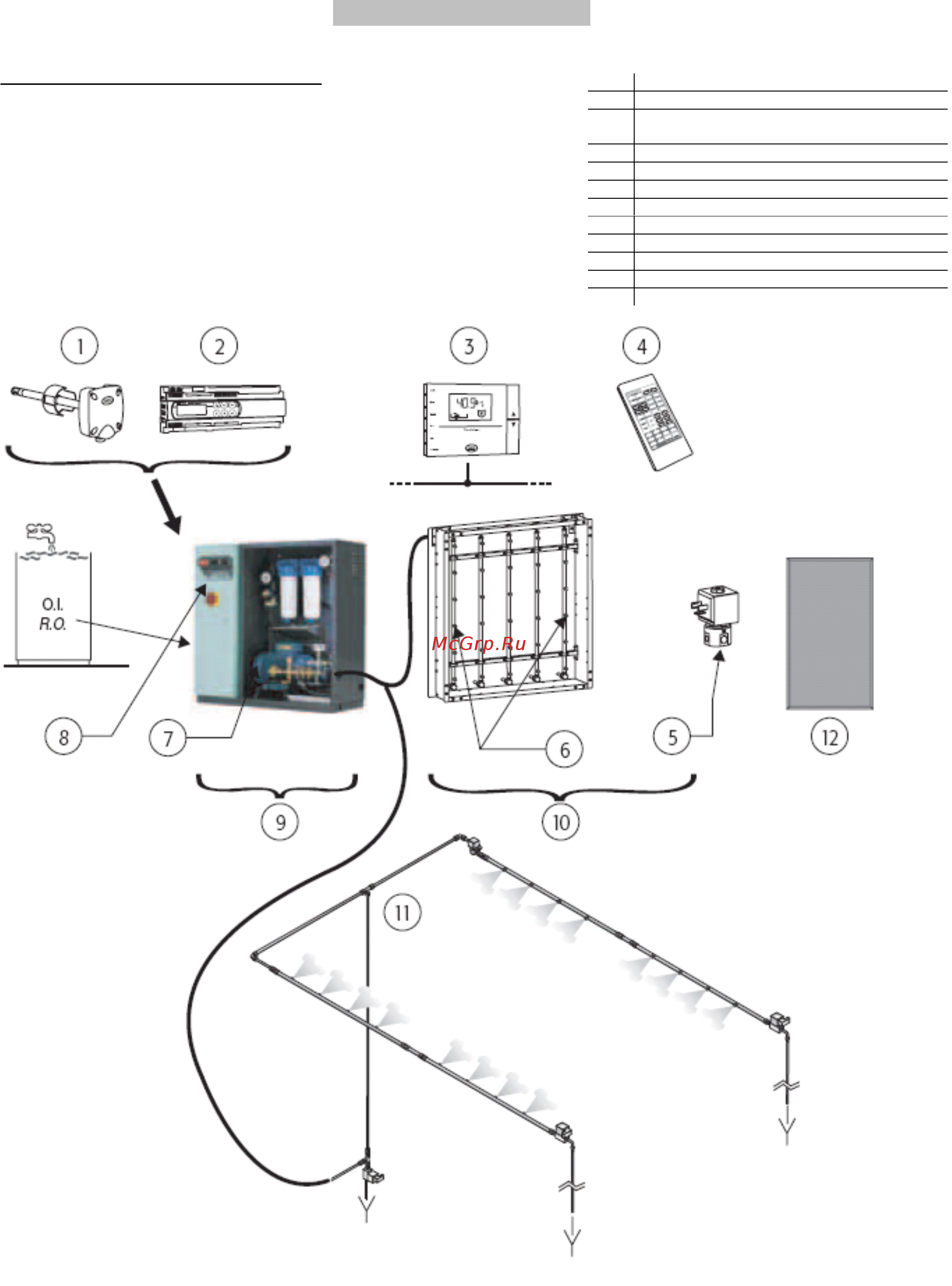

1 Датчик

2 Внешний контроллер

3 Терминал humivisor через

последовательный интерфейс RS485

4 Пульт дистанционного управления

5 Соленоидный клапан

6 Форсунка

7 Насос

8 Контроллер

9 Шкаф управления

10 Распылительная стойка

11 Распределение напрямую в помещении

12 Каплеотбойник

Рис.5.а
