3.2 Выбор расположения соленоидных клапанов, прямых патрубков,
горизонтальных коллекторов, форсунок и заглушек

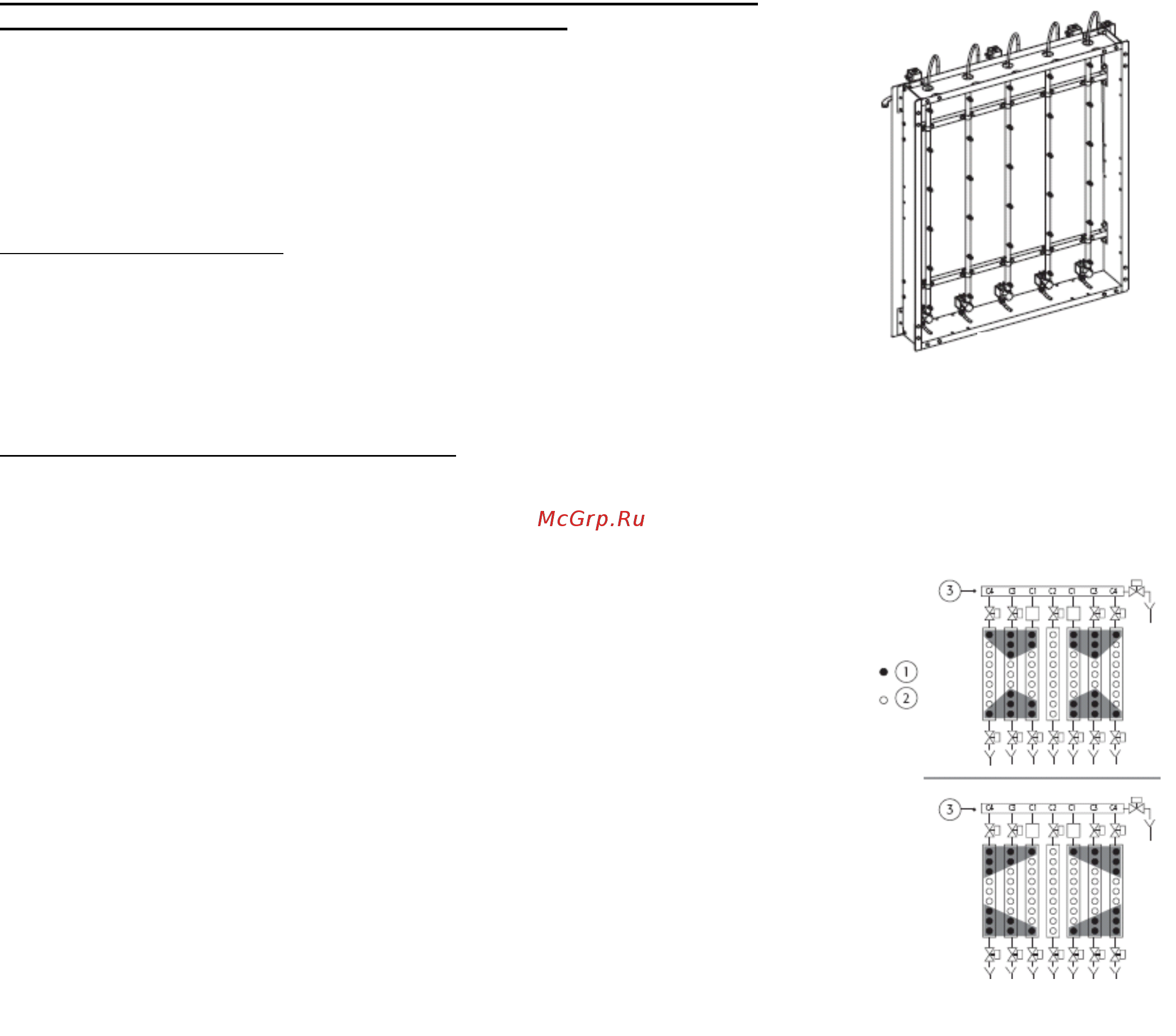

Вид спереди
Рис.3.b
Выберите расположение прежде чем собирать стойку!
Продолжайте только в случае полного соблюдения методов, описанных в предыдущем
параграфе!
Внимательно ознакомьтесь со следующими инструкциями!
Настоятельно рекомендуется полностью прочитать данную главу.
Что включает в себя «выбор»?
Выбор расположения соленоидных клапанов, соединительных узлов, вертикальных
коллекторов, форсунок и заглушек на стойке предполагает определение:
1. расположения стойки внутри воздуховода/СКВ, если стойка меньше (к примеру, в
центре);
2. расположения всех коллекторов в каждом распылительном контуре внутри стойки;
3. угла наклона каждого коллектора в отношении его собственной оси;
4. расположения форсунок и заглушек на каждом коллекторе (Рис. 3.b).
Когда монтажнику необходимо сделать «выбор»?
5. Был ли этот «выбор» уже сделан разработчиком установки?
ДА: монтажнику следует следовать сделанному выбору, затем создать конфигурацию
стойки и завершить таблицу расположений, как указано разработчиком (см. параграф 2.3),
после чего следует завершить операцию, указанную в параграфе 3.3.
Препятствия вниз по потоку
НЕТ: монтажнику следует сделать «выбор»: следуйте инструкциям, приведенным ниже.
Как сделать «выбор»
6. Монтажник должен получить конфигурацию стойки от разработчика, как подробно
описано в параграфе 2.3.1. Для сборки стойки требуется следующая информация:
• количество распылительных контуров;
• количество коллекторов в каждом контуре;
• количество форсунок в каждом контуре;
7. Монтажник должен выбрать расположение НЗ соленоидных клапанов, прямых
патрубков, коллекторов, форсунок и заглушек на стойке на основании следующих
критериев:
• полное соответствие с конфигурацией стойки предоставленной разработчиком
(запрещается произвольно добавлять/убирать НЗ соленоидные клапаны, НО
соленоидные клапаны, прямые соединения, коллекторы, форсунки и заглушки);
• однородность распыления внутри воздуховода/СКВ;
• по возможности, старайтесь не допускать распыления, несмотря на препятствия вниз
по потоку, даже если они не вблизи стойки;
• простота монтажа и технического обслуживания;
• после монтажа, НЗ соленоидные клапаны должны оставаться в ВЕРТИКАЛЬНОМ
положении, с калорифером наверху;
8. Предложения (см. следующий рисунок):
Рис.3.c
• если стойка меньше чем воздуховод/сечение СКВ, расположите ее в центре;
• для того, чтобы предотвратить образование препятствий вниз по потоку и исключить
возможность скопления влаги на стенках воздуховода, наклоните, где это возможно,
коллекторы на 30°, -15°, +15° и +30° по отношению к их собственной оси. См.
параграф 3.4, пункт 10;
• расположите коллекторы в каждом контуре симметрично на стойке (по отношению к
горизонтальной оси стойки);
• расположите форсунки в каждом контуре симметрично на стойке (относительно
горизонтальной и вертикальной осей стойки);
• расположите форсунки в каждом контуре так чтобы избежать любых препятствий
вниз по потоку;
9. Выберите наиболее подходящий метод распределения в соответствии с конфигурацией
стойки предоставленной разработчиком и завершите таблицу расположений, как описано
подробно в параграфе 2.3.2.
10. Таблица расположений будет использоваться при проведении сборки стойки.
