6. ОПЕРАЦИИ, МАТЕРИАЛЫ, ИНСТРУМЕНТ, ТЕХНИЧЕСКИЕ ДАННЫЕ НЕОБХОДИМЫЕ ДЛЯ МОНТАЖА
РАСПРЕДЕЛИТЕЛЬНОЙ СИСТЕМЫ В ПОМЕЩЕНИИ
Действия по монтажу необходимо выполнять в соответствии с приведенным ниже порядком (приведен
приблизительный расчет требуемого времени):
глава
(гидравлические
соединения,
руководство)
операция время
на
операцию
примечания
4 Монтаж распределительной системы --- В зависимости от размера
Монтаж гидравлической секции шкафа управления 12
Размещение шкафа управления 1 час
13 Монтаж электрической секции шкафа
19 Конфигурация контроллера Если процедура ввода и модификации параметров уже
известна, перейдите сразу к главе 10
16 Испытания и пуско-наладка установки 1 час Подключите стойку распределительной системы и
проверьте герметичность и правильность работы
6.1 Материалы и инструмент для монтажа в помещении

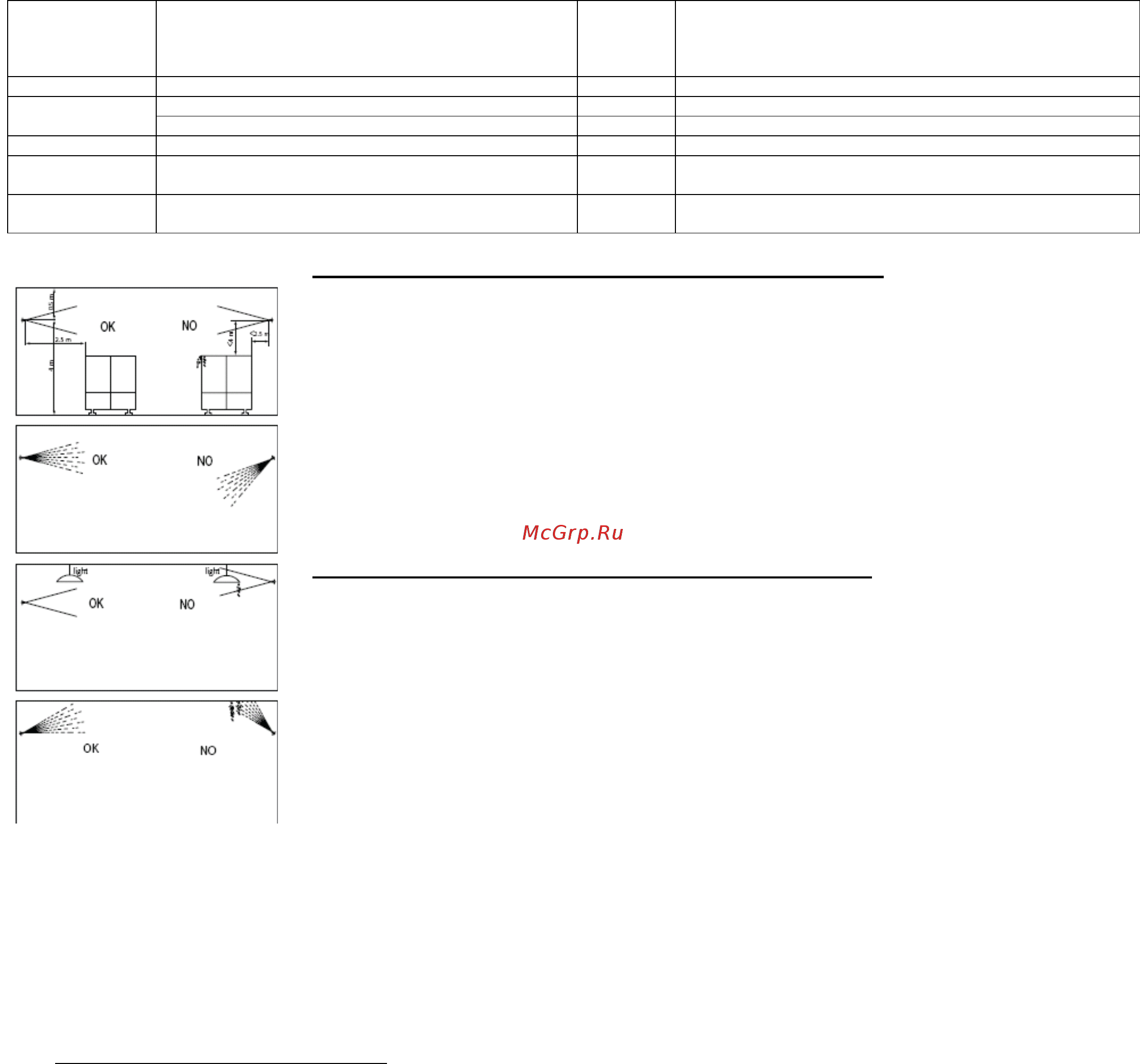

Рис.6.а
• жидкий Тенфлон для гидравлических соединений под высоким давлением (макс. 10 МПа,
100 бар, 1450PSI) при использовании деминерализованной воды. Примечание:
предельные параметры деминерализованной воды указаны в таблице 9.1.1 в
«технических параметрах» руководства.
• один наружный вентиль для деминерализованной воды необходимо подключить к
входному патрубку шкафа управления (рекомендуется).
Примечание: подключение шкафа на входе предполагает подсоединение коннектора к
входному патрубку регулятора давления (размеры фитингов см. в Таблице 11.с. и 11.d в
руководстве на «насосную систему»);
• опоры для монтажа стенок и потолка системы коллектора и труб, т.е. хомуты с
компенсационной заглушкой или что-то подобное.
6.2 Монтаж распределительной системы в помещении
6.2.1 Технические данные для определения компонентов
Основные правила для подразделения уровня расхода между различными контурами:
1. величина расхода воды на распылительных контурах должна составлять ≥ 50% от
величины расхода насоса
2. контур, который всегда открыт, т.е. не закрывается НЗ соленоидным клапаном, должен
иметь расход равный ≥ 25% от величины расхода насоса;
3. каждый сливной соленоидный клапан не может переносить больше 300 л/ч (ΔP= 4 Бар).
Разработчик должен предоставить чертеж с планом физического размещения системы
увлажнения в зоне для увлажнения и индивидуальное расположение форсунок с
указаниями относительно угла наклона форсунок и направления распыления. В случае
отсутствия соответствующего чертежа, его необходимо подготовить прежде проведения
монтажных работ в соответствии с типом помещения и расположения оборудования в
данном помещении: при подготовке схемы расположения форсунок следует учесть
освещение, опорные стойки и прочие конструкции.
Минимальное свободное пространство перед форсунками должно составлять около 2.5 м, при этом расположением
форсунок сильно зависит от наличия или отсутствия препятствий на траектории мелкодисперсного аэрозоля.
Рис. 7.а (типовой план размещения форсунок) можно использовать в качестве инструкции по определению различных
компонентов.
Эти чертежи должны содержать список и число компонентов, давать им четкое обозначением с наименованием и, при
необходимости, с кодом различных элементов, а также отображать допуск или зазор необходимый для монтажа,
обозначение зон и комментарии по размещению форсунок.
Для монтажа необходимо следующее:
• расположение опорных креплений: на стенах, потолках или других конструкциях используются для крепления
распределительной системы в помещении на высоте как минимум 4,0 м* над всеми присутствующими препятствиями и
расстоянии как минимум 0,5 м от потолка.
• гидравлические подключения к насосу и компонентам в системе (см. Таблицу 11.с, 11.d, и 11.j в руководстве на
«насосные системы»);
• электрические подключения к насосу и компонентам в системе (см. Таблицу 11.f, 11.g и 11. j в руководстве на
«насосные системы»);
• обрезание и присоединение труб из нержавеющей стали при помощи стандартных водопроводных систем и
инструмента. Монтажник должен располагать оборудованием и навыками необходимыми для выполнения операций по
гидравлическому и электрическому подключению для осуществления правильного монтажа системы.
*: среднее значение с уставкой уровня влажности 60% rH при 20 °C; при увеличении уставки уровня влажности,
необходимо увеличить высоту над полом.
17
