6.2.2 Распылительные контуры
Распылительный контур состоит из набора коллекторов, форсунок, соленоидных клапанов, компрессорных фитингов и
соединительных труб или шлангов. Все форсунки в каждом распылительном контуре запускают и останавливают
процесс распыления одновременно.
6.2.3 Распылительный контур без двухпозиционного клапана (ВКЛ-ВЫКЛ)
Это контур, в котором отсутствует двухпозиционный соленоидный клапан и форсунки в контуре запускают процесс
распыления при запуске насоса, и останавливают процесс распыления соответственно при остановке насоса.
Этот тип контура используется:
• в простых установках с одним распылительным контуром;
• в установках с более чем одним распылительным контуром, в качестве первого открытого распылительного контура.
Примечание: этот контур всегда содержит сливной соленоидный клапан в конце линии для обеспечения
автоматического слива/промывки труб.
6.2.4 Распылительный контур с двухпозиционным клапаном (ВКЛ-ВЫКЛ)
Это контур, в котором присутствует двухпозиционный соленоидный клапан и форсунки в контуре запускают процесс
распыления, когда двухпозиционный соленоидный клапан открывается, и останавливает процесс распыления, когда
двухпозиционный соленоидный клапан закрывается.
Этот тип контура используется в установках с более чем одним распылительным контуром.
Примечание: этот контур всегда содержит сливной соленоидный клапан в конце линии для обеспечения
автоматического слива/промывки труб.
6.2.5 Компоненты в распылительном контуре
Для создания распределительной системы доступны следующие компоненты:
• коллекторы из нержавеющей стали, диам. 16 мм (1/2”) с резьбовым отверстием с одной стороны только для установки
до 4 форсунок, и концевые фитинги F G1/4” для подключения к следующему коллектору, сливу или двухпозиционному
соленоидному клапану. Длина коллекторов составляет 2,5 м, и они содержат приведенное число фитингов и монтажных
операций для упрощения процесса установки. Дополнительные коллекторы можно подключить при помощи патрубков
устойчивых к высокому давлению.
• коллекторы из нержавеющей стали, диам. 16 мм (1/2”) с резьбовыми отверстиями с обеих сторон для установки до 7
форсунок (4 слева + 3 справа) и концевые фитинги F G1/4” для подключения к следующему коллектору, сливу или
двухпозиционному соленоидному клапану. Длина коллекторов составляет 2,5 м, и они содержат приведенное число
фитингов и монтажных операций для упрощения процесса установки. Дополнительные коллекторы можно подключить
при помощи патрубков устойчивых к высокому давлению, поставляемых в качестве аксессуаров.
• Комплект нормально-закрытых соленоидных клапанов контроля производительности, выполненных из нержавеющей
стали, 24 В, 50 Гц с одним входным патрубком спереди, F G1/8”, и два выходных патрубка сбоку, на линии с фитингами
F G1/8”. Номинальный расход воды 90 л/ч с ΔP= 1 Бар.
Комплект включает в себя: соленоидные клапаны, фитинги из нержавеющей стали для прямого подключения к
коллекторам и DIN коннектор для электрического подключения;
• Комплект нормально-открытых соленоидных клапанов для коллекторов, выполненных их латуни, 24 В 50 Гц с
фитингами F G1/4”. Номинальный расход воды равен 150 л/ч с ΔP= 1 Бар.
Комплект включает в себя: соленоидные клапаны, фитинги из нержавеющей стали для прямого подключения к
коллекторам, коленчатый сливной патрубок для трубы типа Rilsan 8x6 и DIN коннектор для электрического подключения;
• Комплект нормально-закрытых соленоидных клапанов для коллектора (для очень агрессивной воды), выполненных из
нержавеющей стали, 24 В 50 Гц, с фитингами F G1/4”. Номинальный расход воды 90 л/ч с ΔP= 1 Бар.
Комплект включает в себя: соленоидные клапаны, фитинги из нержавеющей стали для прямого подключения к
коллекторам, коленчатый сливной патрубок для трубы типа Rilsan 8x6 и DIN коннектор для электрического подключения;
• Различные прессуемые фитинги из нержавеющей стали для труб диам. 10;
• Форсунки: для распределения мелкодисперсного аэрозоля;
• Заглушки 1/8” NPT: если количество используемых форсунок меньше, чем количество отверстий доступных на
коллекторе;
• Штуцер G1/4”: для прямого соединения двух коллекторов;
• Комплект патрубков, диам. 10 мм: доступен отрезками по 3 м с упаковками по 1, 3, 4 и 6 труб (трубы служат
удлинителями в тех местах, где не могут быть установлены форсунки)
18

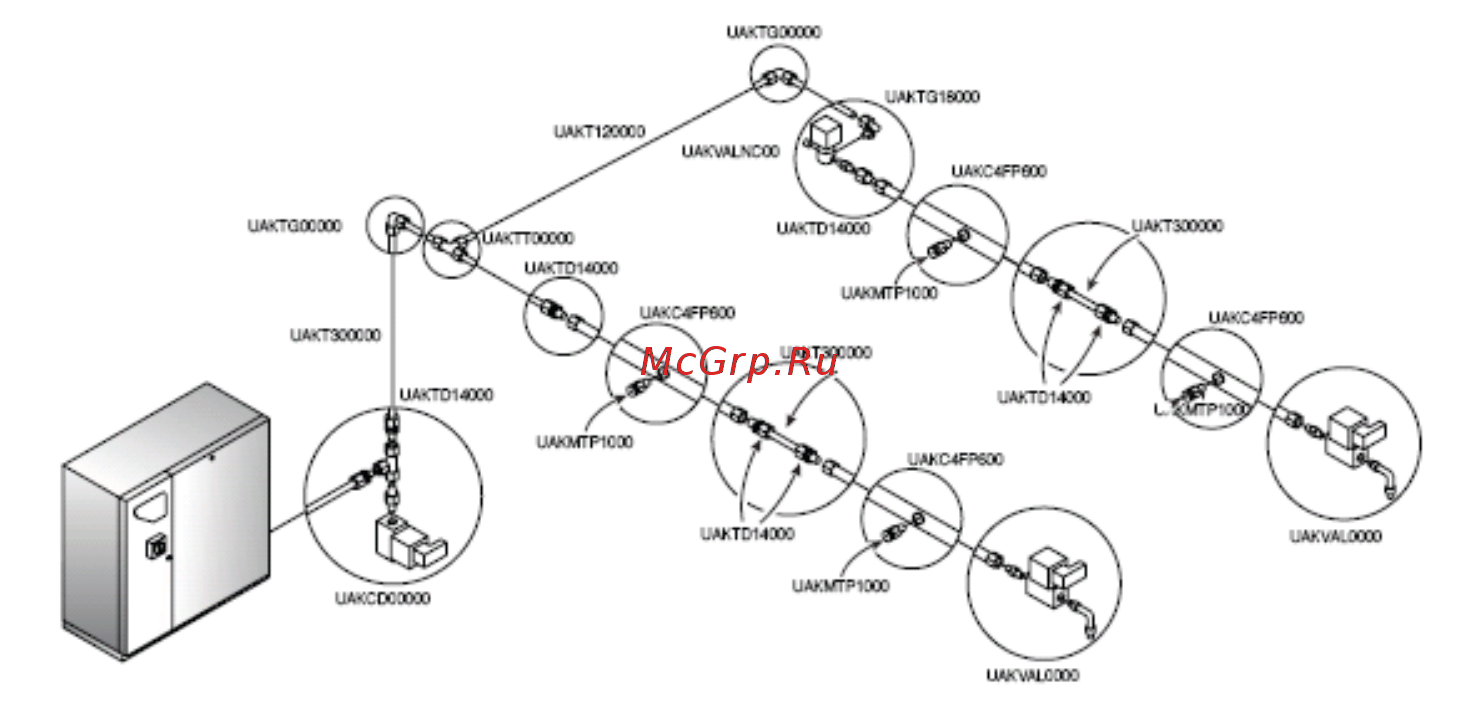

Рис.6.b
