3.3 Сборка основной конструкции
Основная конструкция стойки состоит из:
• верхней стороны рамы;
• нижней стороны рамы;
• правого и левого плеча;
• опор коллектора;
• крепежных уголков;
• болтов.

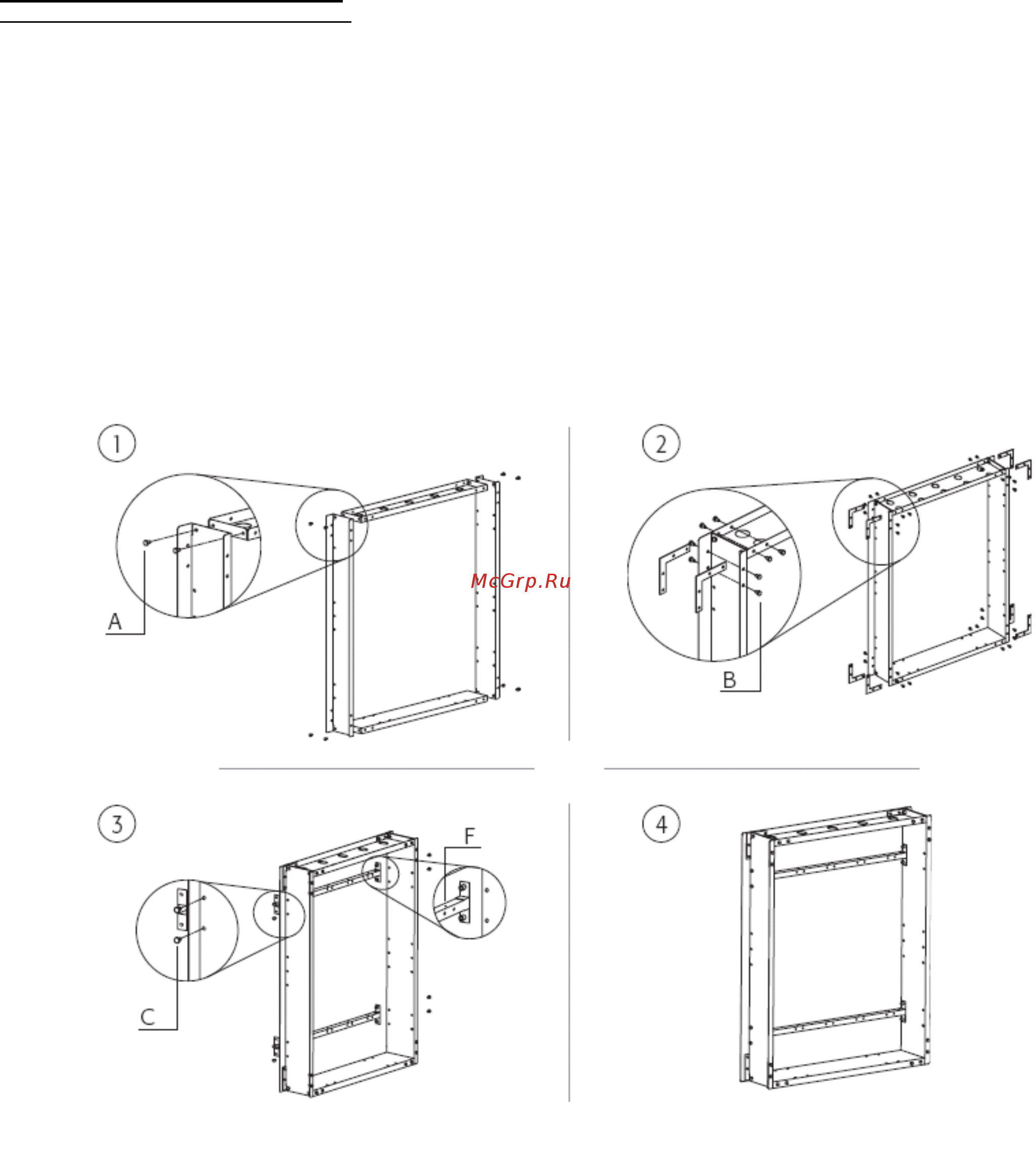

1. Выполните сборку четырех сторон
• прикрутите болты отмеченные буквой A.
2. Закрепите все четыре стороны “L”–образными кронштейнами:
• прикрутите болты отмеченные буквой B.
3. Установите опорные планки коллектора:
• боковые отверстия, отмеченные буквой F должны смотреть вверх;
• прикрутите болты отмеченные буквой C;
4. Теперь основная конструкция полностью собрана.
Рис.3.d
11
