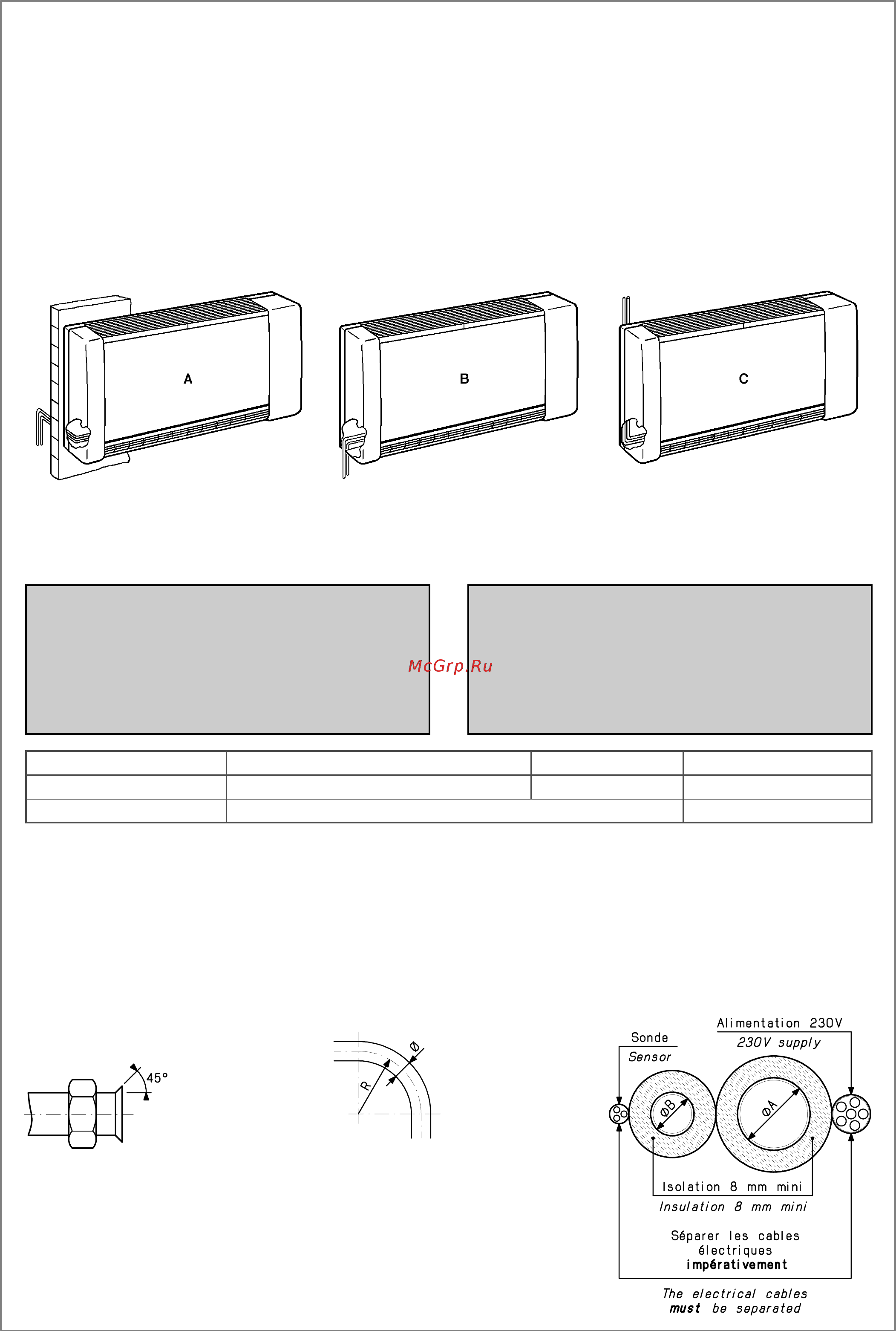

Passage des liaisons frigorifiques
Le passage des liaisons frigorifiques et électriques pourra
être réalisé de trois façons différentes :
A : Par l’arrière de l’appareil, au travers du mur (trou
ø 60).
B : Par le dessous de l’appareil, au travers du passage
prédécoupé dans la carrosserie.
C : Par le dessus de l’appareil, au travers du passage
prédécoupé dans la carrosserie.
Passage of refrigerant links
The passage of electrical and refrigerant links can be made in
3 different ways :
A : At the back of the unit, through the wall (hole
ø
60).
B : Below the unit through the pre-cut access in the casing.
C : On the upper part of the unit, through the pre-cut access in
the casing.
Préparation des tuyauteries
Attention : Les liaisons frigorifiques seront réalisées
uniquement avec du cuivre de qualité frigorifique isolé,
dégraissé et desoxydé.
Ne jamais utiliser de tube en cuivre ordinaire de qualité
sanitaire.
Il est impératif de respecter les longueurs et une
dénivelée maximum préconisée (page 11).
Preparing the tubing
Attention : The refrigerant connections are
manufactured exclusively with insulated deoxidiged
refrigerant quality copper.
Never use sanitary quality ordinary copper tubing.
The lengths and a recommended maximum change in
level must be respected (page 11).
Unité n 10L - 12L - 18L 24L
Unit n
Aspiration ∅ A
1/2” 5/8”
∅
A Suction
Liquide ∅ B
1/4”
∅
B Liquid
Les extrémités du tube cuivre seront ébavurées en l’incli-
nant vers le bas. Vérifier qu’aucune saleté ne soit tombée
dans le tube.
Evaser les extrémités des tubes après avoir introduit les
écrous enlevés sur l’unité.
Un bon évasement doit avoir les caractéristiques suivantes :
– surface intérieure lisse et polie
– bords extérieurs uniformes et polis
– évasement conique ayant une longueur uniforme.
Isoler les deux tubes
Trim the extremities of the copper tubing while tilting it
downwards. Check that no impurities are introduced into
the tubing
Flare out the tubing extremities after positioning the nuts
removed from the unit
A correct flaring must have the following characteristics :
– polished and smooth internal surface
– polished and even external edge
– Even length of the conical flaring
Insulate both tubes
– Le rayon de cintrage R doit être 3,5 x ∅
– The bending radius R must be
3.5 x
∅
