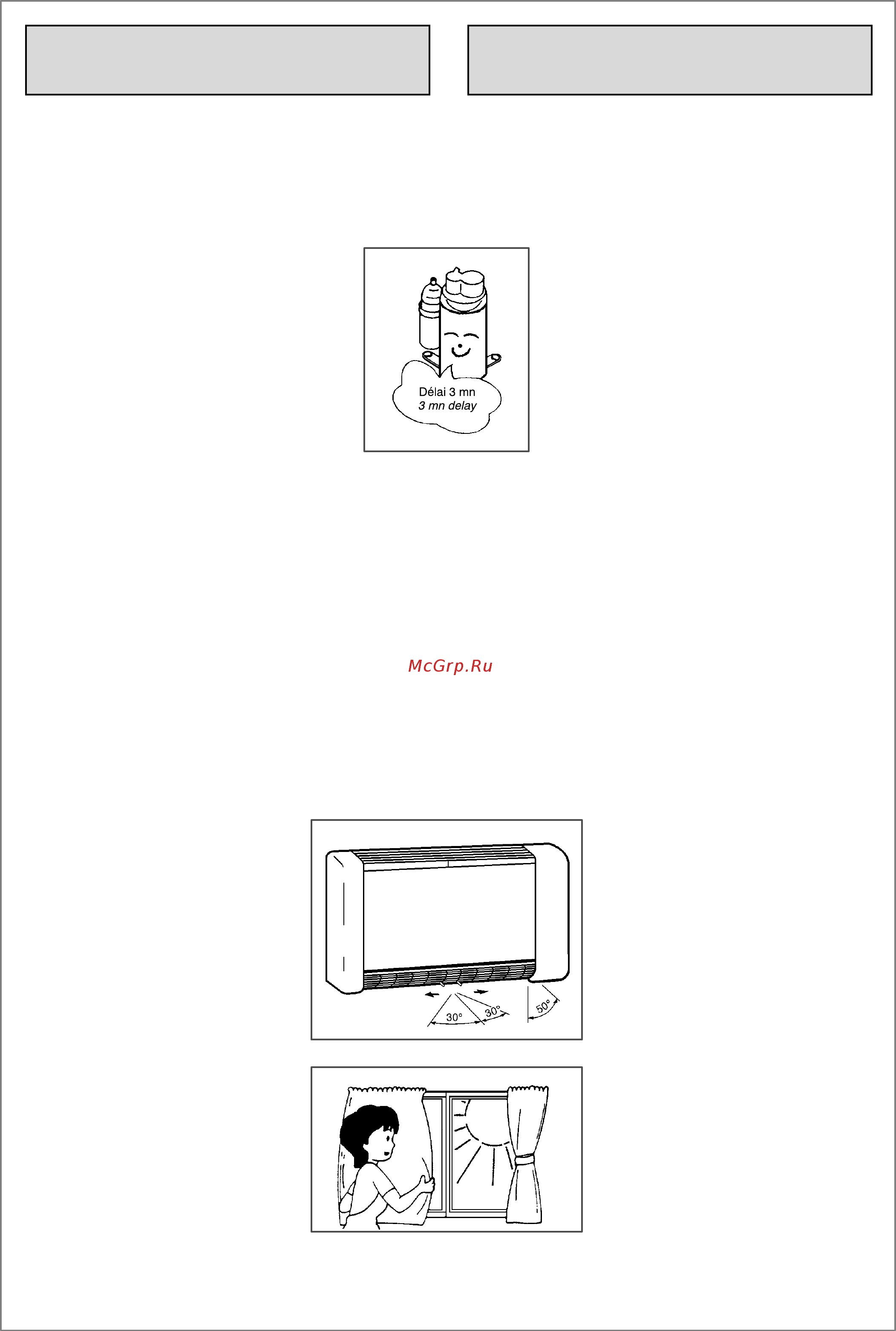

Ce que vous devez savoir
pour une utilisation efficace
What you have to know for
efficient utilization
Des dispositifs de sécurités internes
arrêtent votre appareil si les conditions de
températures ambiante et externe
deviennent trop basses ou élevées.
Pour la protection du compresseur une
temporisation de 3 mn intervient après
chaque arrêt.
Dans une atmosphère fortement humide
(80 % HR) en fonctionnement continu
(mode climatisation et déshumidification)
des gouttes de condensation peuvent se
former à la sortie de la bouche de soufflage
et tomber sur le sol.
En cas de coupure d’alimentation
électrique, toutes les données sont
conservées en mémoire. Au
rétablissement de l’alimentation, votre
appareil repartira dans les conditions
initiales.
Internal safety devices stop your unit if
the ambient and external temperature
conditions become too low or too high.
A 3 mn time delay occurs after each stop
for compressor protection.
With a very humid atmosphere (80 %
RH), in continuous operation (air
conditioning and dehumidification mode),
condensation droplets can form at the
discharge outlet, and fall to the floor.
In case of an electrical supply cut, all the
data are kept in the memory. When the
supply comes back, your unit restarts in
the initial conditions.
Consigne :
Pour un confort optimum, fixer une consigne de 6 à
7 C en-dessous de la température extérieure.
Une température trop basse est :
– néfaste pour la santé des occupants du local
– source de surconsommation
Setting :
For an optimum comfort, adjust the setting 6 to 7
C below the
external temperature.
A temperature too low is :
– harmful for the room occupants’ health
– a source of over-consumption
Orientation du flux
d’air :
Orienter les volets de diffusion de
votre appareil de façon à ne pas être
directement dans le flux d’air, ceci
peut être néfaste pour votre santé.
Dans ce but et pour vous offrir un
maximum de confort, les SPLITCIAT
séries SEV et ISEV sont équipés
d’une double déflexion.
Orientation of the air
flow :
Orientate the air distribution
dampers of your unit so as not to be
directly in the air stream ; this can be
bad for your health.
For that, and in order to provide a
maximum comfort, the SPLITCIAT
series SEV and ISEV are equipped
with a double deflection.
Protection solaire :
Pour une climatisation efficace,
protéger votre pièce des sources
de chaleur extérieures en :
– tirant les stores et les rideaux
– fermant les portes et les fenêtres.
Sun protection :
For an efficient air conditioning,
protect your room from the external
heat sources by :
– pulling down the blinds and the
curtains
– closing the doors and the
windows.
Filtres propres :
Le filtre doit être propre, il est indispensable au bon
fonctionnement et à l’efficacité de votre appareil.
Clean filters :
The filter must be clean ; this is essential for a correct and
efficient operation of your unit.
