Modèles
Models
24
400 V - 3 ph - 50 Hz
Modèle 24L
Model
)('"! & "!!&'&

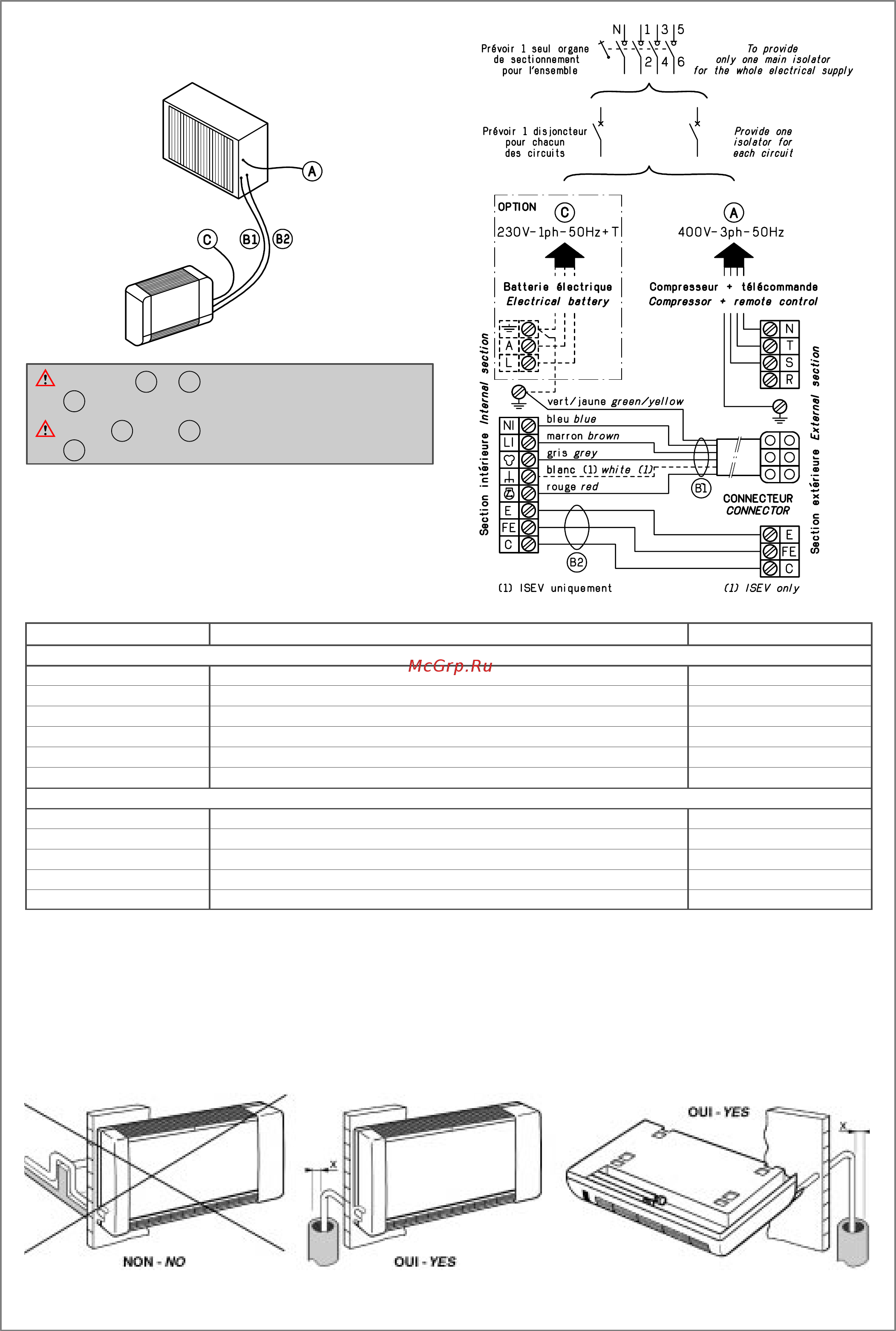

En fonction de la position de la section intérieure, relier le bac
des condensats correspondant à un tube PVC. Veiller à
positionner le climatiseur de niveau, et assurer l’étanchéïté
des raccords.
Avant de remettre la carrosserie, remplir le bac d’eau et
vérifier le bon écoulement de l’eau et l’étanchéïté.
As a function of the internal section position, connect the
corresponding condensates drain pan to a “PVC” plastic pipe.
Make sure that the air conditioner is installed levelled and that
the connections are sealed.
Before re-positioning the casing, fill the drain pan with water
and check the water flow and the sealing.
x : un conduit de section supérieure au tube d’évacuation des
condensats est nécessaire pour permettre la sortie d’air.
x : a piping with a section larger than the condensates drain
pipe is required to permit the air exit.
