14
Raccordement unité intérieure
Positionner les tuyauteries de façon, qu’elles soient en ligne
avec les raccords de l’évaporateur.
S’assurer du bon état des filets du raccord et visser celui-ci
à la main.

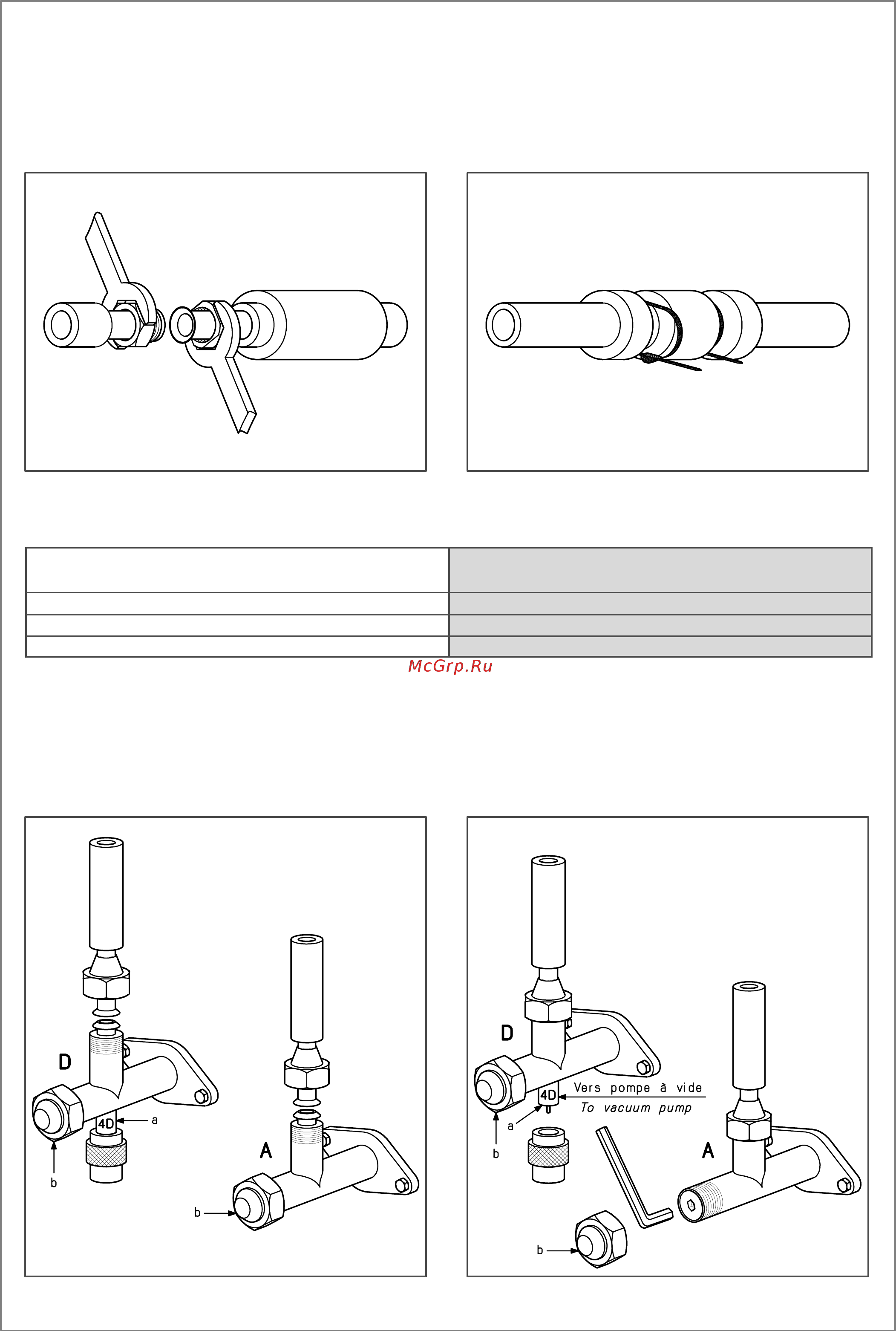

Serrer la connexion en utilisant 2 clefs (Fig.1)
Connecting the indoor unit
Lay out the pipes so that they are in line with the pipe unions
on the evaporator
Ensure that the union threads fit properly and screw them by
hand as far as they will go.
Tighten the connection by using two spanners (Fig.1)
Unité intérieure
Indoor unit
Fig. 1 Fig. 2
Tuyauterie
Pipes
Tuyauterie
Pipes
Unité intérieure
Indoor unit
Tenir le raccord avec une clef et serrer l’écrou flare en res-
pectant le couple de serrage indiqué dans le tableau ci-des-
sous.
Use a spanner to hold the union and tighten the Flare nut to
the torque shown in table.
Diamètre extérieur du tube
Outdoor pipe diameter tube diam.
Couple de serrrage Kg - cm
Tightening torque force Kg - cm
1/4 ″ (6,35 mm) 150 - 200
1/2 ″ (12,70 mm) 500 - 550
5/8” (15,88 mm) 600 - 650
Isoler le raccord de l’évaporateur avec l’isolant. Fixer
celui-ci avec deux colliers (Fig. 2).
Raccordement unité extérieure
Procéder comme précédemment, pour la préparation des
tubes, lors du raccordement de l’unité extérieure (Fig. 3).
Insulate the evaporator coupling unit with anti condensation
material and fix it with two clips as shown (Fig. 2).
Connecting the outdoor unit
Connect the outdoor unit using the same procedure
(Fig. 3).
Fig. 3 Fig. 4
