Cakewalk V-STUDIO 20 [15/42] Описание панелей

Roland V-STUDIO 20. Руководство пользователя 15

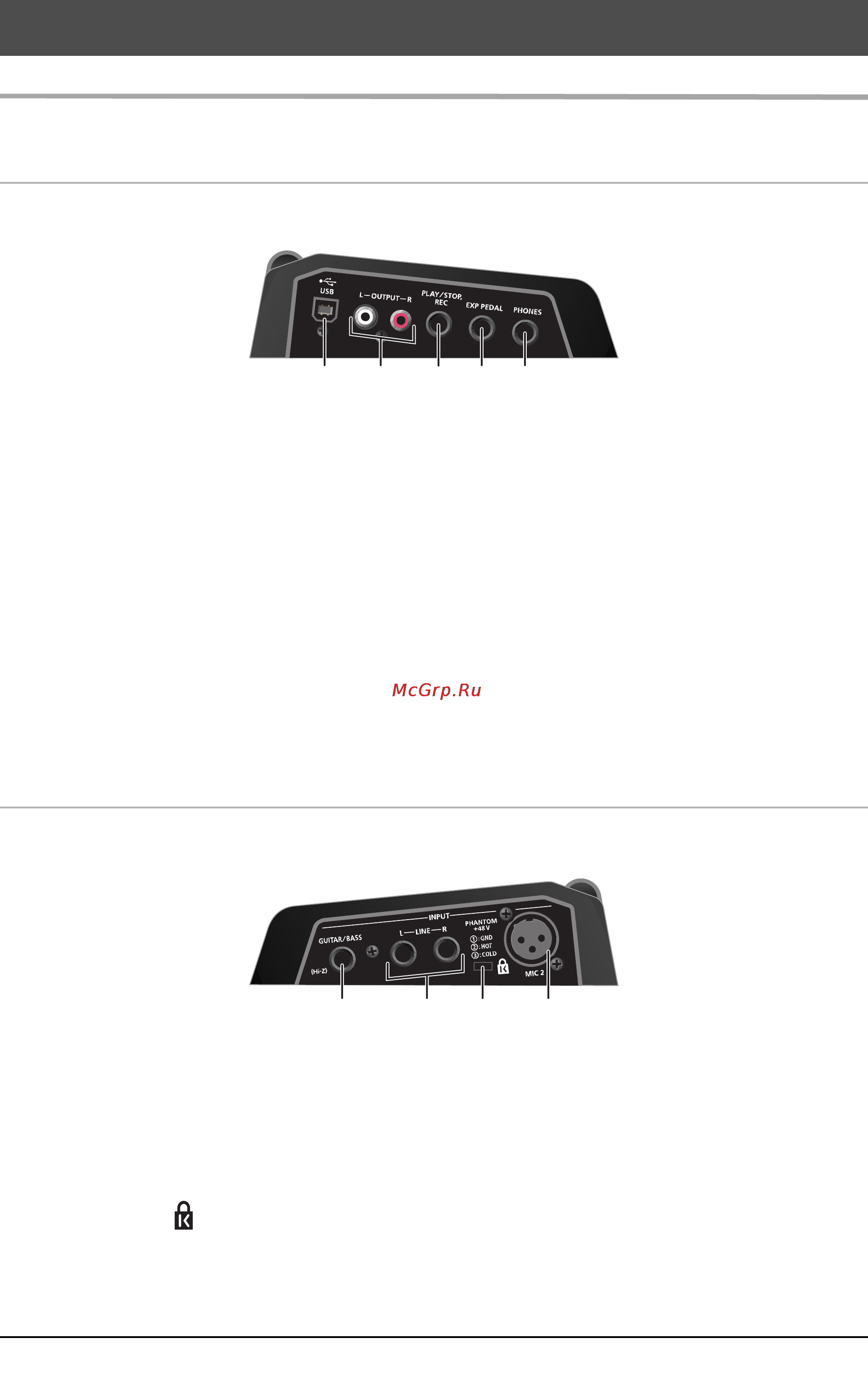

Входы/выходы

Левая панель

1. Разъем USB

Служит для подключения V-STUDIO 20 к компьютеру по шине USB.

2. Разъемы OUTPUT L и R (RCA)

Аналоговые аудиовыходы. На них поступают смикшированные сигналы с эффектов и из компьютера.

3. Разъем ножной педали

Служит для подключения ножной педали (опциональной), позволяющей управлять аудиорекордером или

запускать/останавливать V-STUDIO с помощью компьютера.

4. Разъем EXP PEDAL

Служит для подключения опциональной педали экспрессии.

С помощью педали экспрессии можно управлять громкостью или эффектом вау.

5. Выход на наушники

Выдает сигнал, аналогичный сигналу на выходе MAIN. Громкость в наушниках устанавливается регулятором

[Output Level].

Правая панель

1. Разъем GUITAR/BASS (Hi-Z)

Аналоговый аудиовход для подключения электрических гитары/баса или высокоимпедансного (Hi-Z)

микрофона.

2. Разъемы LINE L/R

Аналоговые аудиовходы для подключения устройств линейного уровня, например, синтезатора, плеера MP3

и аналогичного оборудования.

3. Защитный слот ( )

Служит для подключения специального кабеля, предохраняющего прибор от кражи.

http://www.kensington.com/

Описание панелей

12 345

1234
